| Nama merek: | KAZ |
| Nomor Model: | KAZA-B-106 |
| MOQ: | 1 Unit |
| Ketentuan Pembayaran: | T/T, Western Union, MoneyGram, L/C, D/A |
| Kemampuan Penyediaan: | 2000 m2 / Month |
pabrik pcb Produsen 94V0 PCB Board HDI Printed Circuit Boards 100% E-Testing 600 mm x 1200 mm
1. Fitur
1. One Stop OEM Service, Dibuat di Shenzhen China
2. Diproduksi oleh Gerber File dan BOM Daftar dari Pelanggan
3. Bahan FR4, Memenuhi standar 94V0
4. SMT, DIP teknologi dukungan
5. HASL Bebas Timah, Perlindungan Lingkungan
6. UL, CE, RoHS sesuai
7Pengiriman Dengan DHL, UPS, TNT, EMS atau kebutuhan pelanggan
2. PCBKemampuan teknis
| SMT | Keakuratan posisi: 20 um |
| Ukuran komponen:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
| Tinggi komponen maksimum::25mm | |
| Ukuran PCB maksimal:680×500mm | |
| Ukuran PCB minimal: tidak terbatas | |
| Ketebalan PCB:0.3 sampai 6mm | |
| Berat PCB:3kg | |
| Wave-Solder | Lebar maksimum PCB:450mm |
| Min. lebar PCB: tidak terbatas | |
| Tinggi komponen:atas 120mm/bot 15mm | |
| Pengganti Keringat | Jenis logam: bagian, utuh, inlay, sidestep |
| Bahan logam: Tembaga, Aluminium | |
| Penutup permukaan: plating Au, plating sliver, plating Sn | |
| Tingkat kandung kemih udara:kurang dari 20% | |
| Press-fit | Rentang tekan: 0-50KN |
| Ukuran PCB maksimal: 800X600mm | |
| Pengujian | TIK,Pelayaran Probe,Pembakaran,Pengujian Fungsi,Siklik Suhu |
Papan sirkuit cetak HDI, juga dikenal sebagai microvia atau μvia PCB, adalah teknologi PCB canggih yang memungkinkan interkoneksi kepadatan tinggi dan komponen elektronik miniatur.
Fitur dan fungsi utamaPapan sirkuit cetak HDItermasuk:
Miniaturisasi dan peningkatan kepadatan:
HDI PCBfitur yang lebih kecil, lebih dekat jarak saluran dan saluran, memungkinkan kepadatan interkoneksi yang lebih tinggi.
Hal ini memungkinkan untuk merancang perangkat dan komponen elektronik yang lebih kompak dan hemat ruang.
Mikrovias dan Vias ditumpuk:
HDI PCBmenggunakan microvias, yaitu lubang yang lebih kecil yang dibor dengan laser yang digunakan untuk menghubungkan lapisan PCB yang berbeda.
Via ditumpuk, di mana beberapa vias ditumpuk secara vertikal, dapat meningkatkan kepadatan interkoneksi lebih lanjut.
Struktur berlapis:
HDI PCBdapat memiliki jumlah lapisan yang lebih tinggi daripada PCB tradisional, biasanya 4 sampai 10 atau lebih.
Peningkatan jumlah lapisan memungkinkan untuk routing yang lebih kompleks dan lebih banyak koneksi antara komponen.
Bahan dan proses canggih:
HDI PCBsering menggunakan bahan khusus seperti foil tembaga tipis, laminat berkinerja tinggi, dan teknik plating canggih.
Bahan dan proses ini memungkinkan pembuatan interkoneksi yang lebih kecil, lebih andal, dan berkinerja lebih tinggi.
Peningkatan sifat listrik:
Lebar jejak yang berkurang, jalur sinyal yang lebih pendek, dan toleransi yang lebih ketatHDI PCBmembantu meningkatkan kinerja listrik, termasuk meningkatkan integritas sinyal, mengurangi crosstalk, dan transmisi data yang lebih cepat.
Keandalan & Kemampuan Manufaktur:
HDI PCBdirancang untuk keandalan tinggi, dengan fitur seperti manajemen termal yang lebih baik dan stabilitas mekanik yang ditingkatkan.
Proses manufaktur untuk PCB HDI, seperti pengeboran laser dan teknik plating canggih, membutuhkan peralatan dan keahlian khusus.
Papan sirkuit cetak HDIaplikasi meliputi:
Smartphone, Tablet, dan Perangkat Seluler Lainnya
Perangkat elektronik dan IoT (Internet of Things) yang dapat dipakai
Elektronik otomotif dan sistem bantuan pengemudi canggih (ADAS)
Peralatan komputasi dan telekomunikasi berkecepatan tinggi
Peralatan elektronik militer dan aeroangkasa
Perangkat dan instrumen medis
Permintaan berkelanjutan untuk miniaturisasi, peningkatan fungsionalitas, dan kinerja yang lebih tinggi dalam berbagai produk dan sistem elektronik telah mendorong adopsi teknologi HDI PCB.

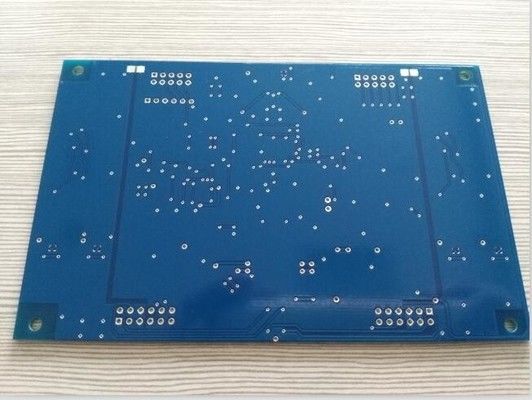

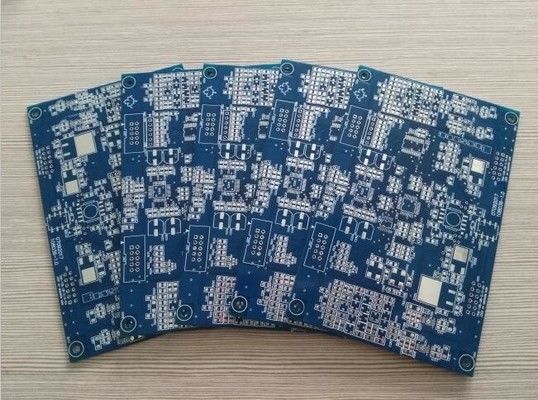

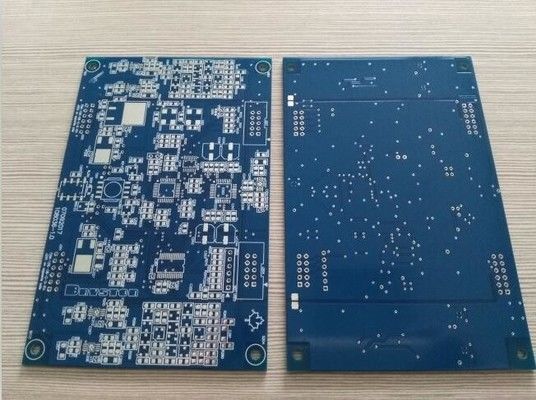

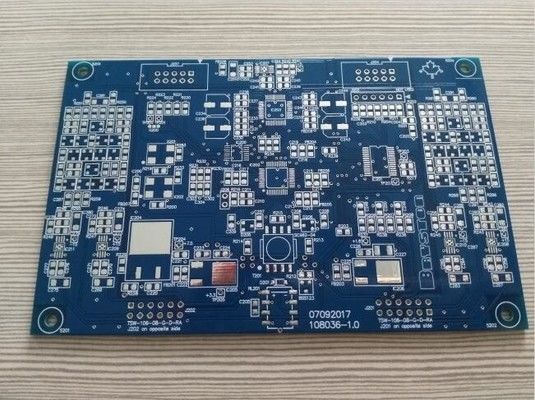

2. Gambar PCB
