4L HDI Flex 1OZ FR4 Papan Sirkuit Cetak Jari Emas Kaku

4L HDI Flex dan RigidJari Emas.Papan Sirkuit Cetak

1Spesifikasi rinci

Istilah "4L HDI Flex 1OZ FR4 Rigid Gold Finger Printed Circuit Boards" mengacu pada jenis tertentu papan sirkuit cetak dengan karakteristik tertentu.

4L: Ini singkatan dari "4-layer", yang menunjukkan bahwa PCB memiliki empat lapisan bahan konduktif yang dipisahkan oleh lapisan isolasi.

HDI: HDI singkatan dari "High-Density Interconnect". Ini mengacu pada teknik desain yang digunakan untuk meningkatkan kepadatan sirkuit dan mengurangi ukuran PCB.Via kecil, dan penempatan komponen yang lebih ketat.

Flex: "Flex" mengacu pada bagian fleksibel dari PCB.terbuat dari bahan substrat fleksibel yang memungkinkan papan untuk membengkok atau sesuai dengan bentuk tertentuFlex PCB sering digunakan dalam aplikasi di mana ruang atau kendala berat adalah perhatian.

1OZ: Ini mengacu pada berat tembaga atau ketebalan foil tembaga yang digunakan pada PCB. "1OZ" berarti 1 ons, yang merupakan ukuran berat tembaga yang umum.Ini menunjukkan bahwa setiap kaki persegi dari lapisan tembaga beratnya sekitar 1 ons.

FR4: FR4 adalah bahan substrat PCB yang banyak digunakan. Ini singkatan dari Flame Retardant 4, dan ini adalah bahan laminasi epoksi bertulang kaca. FR4 dikenal karena sifat isolasi listriknya yang baik,kekuatan mekanik, dan tahan api.

kaku: "Kaku" menunjukkan bahwa bagian dari PCB tidak fleksibel. Dalam hal ini, ini mengacu pada bagian keras dari papan,yang biasanya digunakan untuk memasang komponen dan memberikan dukungan struktural.

Jari Emas: "Jari Emas" mengacu pada jenis akhir permukaan tertentu pada bantalan tembaga yang terpapar atau jari-jari PCB. Emas digunakan karena menawarkan konduktivitas yang sangat baik, ketahanan korosi,dan daya tahanJari emas sering ditemukan pada PCB yang berinteraksi dengan konektor atau soket.

Secara keseluruhan, 4L HDI Flex 1OZ FR4 Rigid Gold Finger PCB menggabungkan keunggulan desain PCB 4 lapisan, interkoneksi kepadatan tinggi, bagian yang fleksibel, berat tembaga 1 ons,bagian kaku untuk pemasangan komponen, dan jari emas untuk peningkatan konektivitas dan daya tahan. Jenis PCB ini umumnya digunakan dalam aplikasi yang membutuhkan bagian yang fleksibel dan kaku, seperti perangkat medis tertentu,sistem ruang angkasa, dan elektronik portabel.

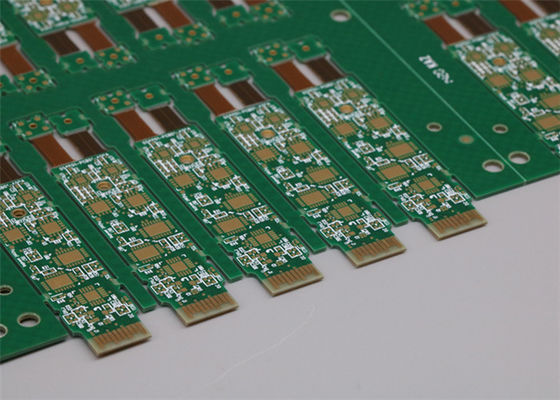

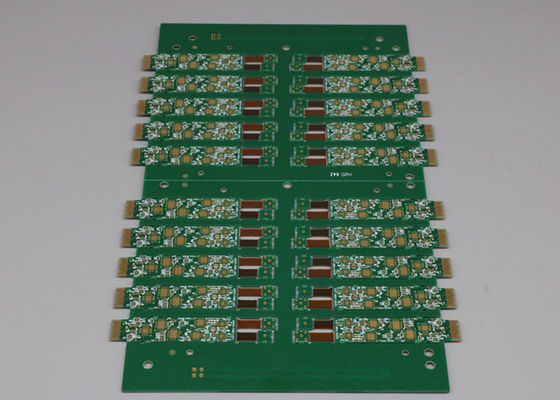

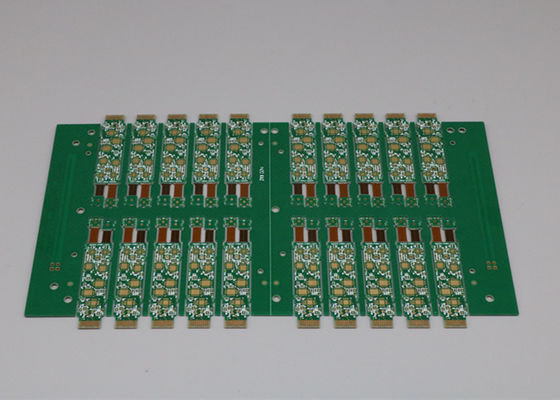

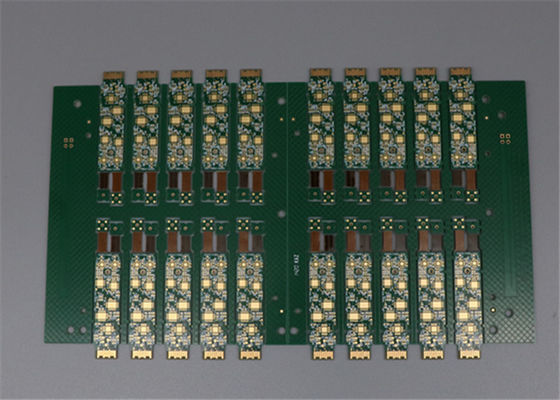

2. Gambar

FAQ

T: File apa yang Anda gunakan dalam pembuatan PCB?
A: Gerber atau Eagle, daftar BOM, PNP dan Posisi Komponen

Q: Apakah mungkin Anda bisa menawarkan sampel?
A: Ya, kami dapat menyesuaikan Anda sampel untuk menguji sebelum produksi massal

T: Kapan saya akan mendapatkan penawaran setelah mengirim Gerber, BOM dan prosedur uji?
A: Dalam waktu 6 jam untuk penawaran PCB dan sekitar 24-48 jam untuk penawaran PCBA.

T: Bagaimana saya bisa tahu proses produksi PCB saya?

A: 5-7 hari untuk produksi PCB dan pembelian komponen, dan 14 hari untuk perakitan PCB dan pengujian.

T: Bagaimana saya bisa memastikan kualitas PCB saya?
A: Kami memastikan bahwa setiap produk PCB bekerja dengan baik sebelum pengiriman. Kami akan menguji semuanya sesuai dengan prosedur pengujian Anda.
