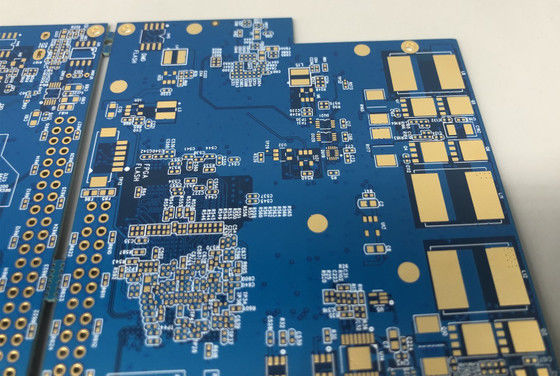

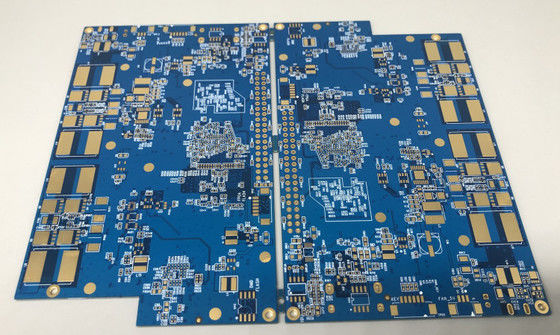

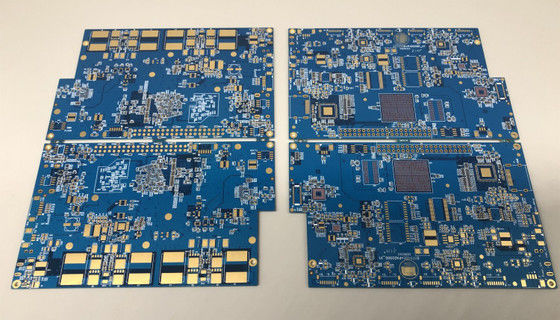

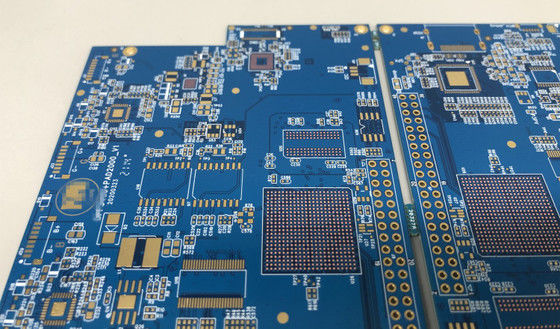

Multiplayers FR4 ENIG 1u' HDI Prototype Electronic Printed Circuit Boards pabrik PCB,Shenyi FR4,Support SMT DIP HDI Printed Circuit Boards

Fitur dari Multiplayer FR4 ENIG 1u' HDI Prototype Electronic Printed Circuit Boards pabrik PCB,Shenyi FR4,Support SMT DIP

1. Layanan OEM One Stop: Dibuat di Shenzhen Cina
2Diproduksi oleh Gerber File dan Bom List yang ditawarkan oleh pelanggan.
3. SMT, DIP Teknologi Dukungan
4. Bahan FR4 Memenuhi Standar 94v0
5. UL, CE, RoHS sesuai
6. Waktu Lead Standar: 4-5 hari untuk 2L; 5-7 untuk 4L. Layanan dipercepat tersedia

Spesifikasi rinci papan

Apa yang KAZ Circuit bisa lakukan untuk Anda:

• Produksi PCB (prototype, kecil hingga menengah, produksi massal)
• Sumber Komponen
• PCB Assembly/SMT/DIP

Untuk mendapatkan kutipan lengkap PCB / PCBA, tolong berikan informasi sebagai berikut:

• File Gerber, dengan spesifikasi rinci PCB
• Daftar BOM (Lebih baik dengan Excel fomart)
• Foto PCBA (Jika Anda telah melakukan PCBA ini sebelumnya)

Informasi Perusahaan:
KAZ Circuit adalah produsen PCB profesional dari Cina sejak tahun 2007, juga menyediakan layanan perakitan PCB untuk pelanggan kami. Sekarang dengan sekitar 300 karyawan. Bersertifikat dengan ISO9001, TS16949, UL, RoHS.Kami yakin untuk menyediakan Anda produk berkualitas dengan harga yang diarahkan pabrik dalam waktu pengiriman tercepat!

Kapasitas Produsen:

    Papan sirkuit cetak HDI,juga dikenal sebagai microvia atau μvia PCB, adalah teknologi PCB canggih yang memungkinkan interkoneksi kepadatan tinggi dan komponen elektronik miniatur.

Fitur dan fungsi utama papan sirkuit cetak HDI meliputi:

Miniaturisasi dan peningkatan kepadatan:

HDI PCBfitur yang lebih kecil, lebih dekat jarak saluran dan saluran, memungkinkan kepadatan interkoneksi yang lebih tinggi.

Hal ini memungkinkan untuk merancang perangkat dan komponen elektronik yang lebih kompak dan hemat ruang.

Mikrovias dan Vias ditumpuk:

HDI PCBmenggunakan microvias, yaitu lubang yang lebih kecil yang dibor dengan laser yang digunakan untuk menghubungkan lapisan PCB yang berbeda.

Via ditumpuk, di mana beberapa vias ditumpuk secara vertikal, dapat meningkatkan kepadatan interkoneksi lebih lanjut.

Struktur berlapis:

HDI PCBdapat memiliki jumlah lapisan yang lebih tinggi daripada PCB tradisional, biasanya 4 sampai 10 atau lebih.

Peningkatan jumlah lapisan memungkinkan untuk routing yang lebih kompleks dan lebih banyak koneksi antara komponen.

Bahan dan proses canggih:

HDI PCBsering menggunakan bahan khusus seperti foil tembaga tipis, laminat berkinerja tinggi, dan teknik plating canggih.

Bahan dan proses ini memungkinkan pembuatan interkoneksi yang lebih kecil, lebih andal, dan berkinerja lebih tinggi.

Peningkatan sifat listrik:

Lebar jejak yang berkurang, jalur sinyal yang lebih pendek, dan toleransi yang lebih ketatHDI PCBmembantu meningkatkan kinerja listrik, termasuk meningkatkan integritas sinyal, mengurangi crosstalk, dan transmisi data yang lebih cepat.

Keandalan & Kemampuan Manufaktur:

HDI PCBdirancang untuk keandalan tinggi, dengan fitur seperti manajemen termal yang lebih baik dan stabilitas mekanik yang ditingkatkan.

Proses manufaktur untukHDI PCB, seperti pengeboran laser dan teknik plating canggih, membutuhkan peralatan dan keahlian khusus.

Aplikasi papan sirkuit cetak HDI meliputi:

Smartphone, Tablet, dan Perangkat Seluler Lainnya

Perangkat elektronik dan IoT (Internet of Things) yang dapat dipakai

Elektronik otomotif dan sistem bantuan pengemudi canggih (ADAS)

Peralatan komputasi dan telekomunikasi berkecepatan tinggi

Peralatan elektronik militer dan aeroangkasa

Perangkat dan instrumen medis

Permintaan berkelanjutan untuk miniaturisasi, fungsionalitas yang ditingkatkan, dan kinerja yang lebih tinggi dalam berbagai produk dan sistem elektronik telah mendorong adopsiHDI PCBteknologi.

Lebih banyak foto
