Produsen PCB Papan Sirkuit Cetak HDI 10 Lapisan

Nama merek:	KAZ Circuit
Nomor Model:	PCB-S-0132
MOQ:	1 pc
harga:	USD/pc
Ketentuan Pembayaran:	T/T, Western Union, Paypal
Kemampuan Penyediaan:	20,000 Square Meters / Month

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Place of Origin:

China

Sertifikasi:

ISO9001, TS16949, UL, RoHS

Categary:

Papan Sirkuit Cetak HDI

Bahan:

FR-4

lapisan:

10 lapisan

Ketebalan papan:

1.6mm

Tembaga:

1 OZ

Permukaan:

ENIG 1U "

Pengujian Standar:

Kelas IPC 2

Packaging Details:

Bubble Wrap

Supply Ability:

20,000 Square Meters / Month

Menyoroti:

Buta melalui pcb

hdi pcb

Deskripsi Produk

Produsen PCB Papan Sirkuit Cetak HDI 10 Lapisan

Spesifikasi Detail:

Lapisan	10
Bahan	FR-4
Ketebalan Papan	1,6 mm
Ketebalan Tembaga	1oz
Pengobatan permukaan	ENIG 1u "
Soldmask & Silkscreen	Hijau & Putih
Standar Mutu	IPC Kelas 2, pengujian elektronik 100%
Sertifikat	TS16949, ISO9001, UL, RoHS

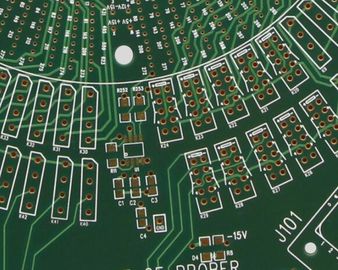

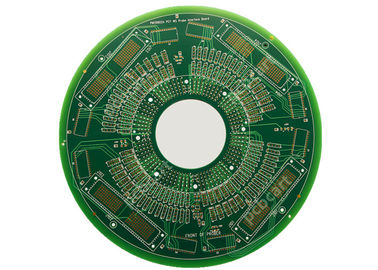

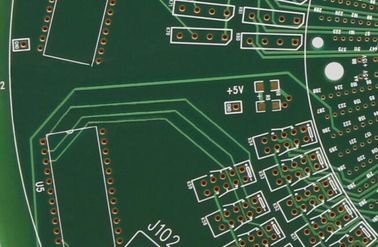

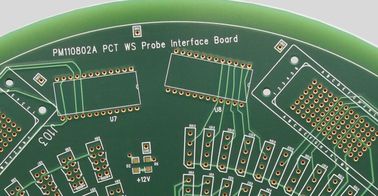

Lebih banyak Foto ini10 Layers Interkoneksi Papan Sirkuit Cetak HDI Produsen PCB

Produsen PCB Papan Sirkuit Cetak HDI 10 Lapisan 0

Apa yang dapat dilakukan Sirkuit KAZ untuk Anda:

Manufaktur PCB (prototipe, kecil hingga sedang, produksi massal)
Sumber Komponen
Perakitan PCB / SMT / DIP

Untuk mendapatkan kutipan lengkap dari PCB / PCBA, mohon berikan informasi seperti di bawah ini:

File Gerber, dengan spesifikasi detail dari PCB
Daftar BOM (Lebih baik dengan excel fomart)
Foto-foto PCBA (Jika Anda pernah melakukan PCBA ini sebelumnya)

Informasi Perusahaan:

Sirkuit KAZ adalah produsen PCB profesional dari China sejak 2007, juga menyediakan layanan Perakitan PCB untuk pelanggan kami.Sekarang dengan sekitar 300 karyawan.Bersertifikat ISO9001, TS16949, UL, RoHS.Kami yakin dapat memberi Anda produk berkualitas dengan harga yang diarahkan pabrik dalam waktu pengiriman tercepat!

Kapasitas Produsen:

Kapasitas	Dua Sisi: 12000 sq.m / bulan Multilayers: 8000sq.m / bulan
Lebar / Celah Garis Min	4/4 mil (1mil = 0,0254mm)
Ketebalan Papan	0,3 ~ 4,0mm
Lapisan	1 ~ 20 lapisan
Bahan	FR-4, Aluminium, PI
Ketebalan Tembaga	0,5 ~ 4oz
Bahan Tg	Tg140 ~ Tg170
Ukuran PCB Maks	600 * 1200mm
Ukuran Lubang Min	0,2 mm (+/- 0,025)
Pengobatan permukaan	HASL, ENIG, OSP

Kapasitas TPS

Garis Perakitan	Peralatan	Ukuran Komponen Fit		Sesuaikan Ukuran PCB		Komponen yang Didukung	CPH teoretis		Cocok untuk Produk
Garis Perakitan	Peralatan	Min	Max	Min	Max	Komponen yang Didukung	Chip	IC	Cocok untuk Produk
1	DSP-1008 + YS24 + YV100XGP + YG12F + JT NS1000	0,2 × 0,1 mm	50 × 50mm Pitch = 0,2 mm	50 × 50mm	410 × 460mm	200 Pita 20 Baki	110000	3300	Telepon, Motherboard, Papan Kontrol Industri, Laptop, GPU, dll.
2	DSP-1008 + MX200 + MX200 + MX200 + MX200P + JT NS1000	0,4 × 0,2 mm	45 × 150mm	50 × 50mm	410 × 460mm	280 Pita 22 Baki	75000	1200	Motherboard, Laptop, GPU kecil & sedang, dll.
3	DSP-1008 + MX400 + MX200 + MX200 + MX200P + JT NS1000	0,4 × 0,2 mm	50 × 50mm	50 × 50mm	410 × 460mm	280 Pita 20 Baki	107000	1200
4	DSP-1008 + MX400 + MX200 + MX200 + MX200P + JT NS1000	0,4 × 0,2 mm	50 × 50mm	50 × 50mm	410 × 460mm	280 Pita 20 Baki	107000	1200
5	JKD600AA + MX200 + MX200P	0,4 × 0,2 mm	45 × 150mm	50 × 50mm	410 × 460mm	120 Pita 22 Baki	35000	1200	Produk Digital Umum, BOT karton kecil & menengah
