Nama merek: | KAZ |
Nomor Model: | KAZA-B-070 |
MOQ: | 1 Unit |
Ketentuan Pembayaran: | Western Union, T/T, L/C, D/P, MoneyGram |
Kemampuan Penyediaan: | 100000 pieces |
SEM Car Player Prototype pcb assembly shenzhen Custom printed circuit boards,Support SMT DIP Assembly,UL/ROHS/ISO9001
Fitur
PCBKemampuan teknis
SMT | Keakuratan posisi: 20 um |
Ukuran komponen:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
Tinggi komponen maksimum::25mm | |
Ukuran PCB maksimal:680×500mm | |
Ukuran PCB minimal: tidak terbatas | |
Ketebalan PCB:0.3 sampai 6mm | |
Berat PCB:3kg | |
Wave-Solder | Lebar maksimum PCB:450mm |
Min. lebar PCB: tidak terbatas | |
Tinggi komponen:atas 120mm/bot 15mm | |
Pengganti Keringat | Jenis logam: bagian, utuh, inlay, sidestep |
Bahan logam: Tembaga, Aluminium | |
Penutup permukaan: plating Au, plating sliver, plating Sn | |
Tingkat kandung kemih udara:kurang dari 20% | |
Press-fit | Rentang tekan: 0-50KN |
Ukuran PCB maksimal: 800X600mm | |
Pengujian | TIK,Pelayaran probe,burn-in,tes fungsi,siklus suhu |
Proses perakitan PCB prototipe
Desain dan pembuatan PCB:
Bekerja dengan perancang PCB untuk membuat skema dan tata letak untukPCB prototipe.
Lengkapi desain PCB, mempertimbangkan penempatan komponen, jalur jejak, dan persyaratan khusus.
Kirimkan file desain ke produsen PCB untuk prototipe cepat.
Dapatkan yang telanjangPCB prototipedari pabrikan dan memeriksanya untuk setiap cacat.
Pengadaan komponen:
Mengidentifikasi komponen elektronik yang diperlukan seperti IC, resistor, kapasitor, dan konektor.
Belilah komponen yang dibutuhkan, biasanya dari distributor atau sumber online yang menawarkan komponen dalam jumlah kecil.
Memastikan komponen kompatibel dengan desain PCB dan memenuhi spesifikasi proyek.
Pemasangan PCB manual:
Siapkan PCB untuk dirakit dengan membersihkan permukaannya dan menerapkan pasta solder pada bantalan komponen.
Komponen ditempatkan secara manual dan dilas ke PCB menggunakan besi pengisap atau stasiun kerja ulang udara panas.
Periksa secara visual PCB yang dirakit untuk memastikan penempatan komponen dan sendi solder yang benar.
Proses perakitan otomatis opsional:
Untuk jumlah prototipe yang lebih besar atau PCB yang lebih kompleks, pertimbangkan untuk menggunakan proses perakitan semi otomatis atau otomatis seperti:
Pencetakan stencil untuk aplikasi pasta solder
Mesin pick and place untuk penempatan komponen
Pengemasan arus kembali dalam oven konveksi
Pengujian dan pemecahan masalah:
Melakukan berbagai tes untuk memverifikasiPCB prototipefungsionalitas dan keandalan, seperti:
Pengujian listrik (misalnya pengukuran kontinuitas, resistensi, tegangan dan arus)
Pengujian fungsional untuk memastikan PCB memenuhi spesifikasi desain
Mengatasi masalah yang ditemukan selama pengujian dan membuat modifikasi yang diperlukan pada desain atau proses perakitan PCB.
Desain dan perakitan berulang:
Melakukan modifikasi desain yang diperlukan pada PCB berdasarkan hasil uji dan umpan balik.
Ulangi proses pembuatan dan perakitan dengan desain yang diperbarui.
Lanjutkan proses iteratif ini sampaiPCB prototipememenuhi semua spesifikasi dan tujuan kinerja yang diperlukan.
Kemasan akhir dan dokumentasi:
KemasanPCB prototipeuntuk penyimpanan dan pengiriman yang aman.
Berikan semua dokumentasi yang diperlukan seperti instruksi perakitan, skematik, dan laporan uji.
Pertimbangan utama untuk prototipe perakitan PCB:
Penekanan pada pergantian cepat dan fleksibilitas untuk menyesuaikan perubahan desain
Membuat prototipe awal menggunakan teknik perakitan manual seperti pengelasan melalui lubang
Menggunakan pengadaan komponen bervolume rendah untuk mendukung proses pembuatan prototipe
Melakukan pengujian menyeluruh dan pemecahan masalah untuk mengidentifikasi dan menyelesaikan masalah desain atau perakitan
Kolaborasi erat antara perancang PCB, pemasang dan pemangku kepentingan proyek
PeraturanPCB prototipeproses perakitan sangat penting untuk memvalidasi desain, mengidentifikasi masalah dan meningkatkan produk sebelum memasuki produksi penuh.Hal ini memungkinkan untuk iterasi cepat dan pengujian untuk memastikan bahwa desain PCB akhir memenuhi persyaratan proyek.

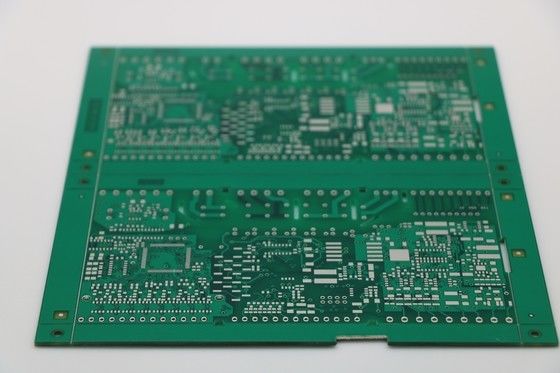

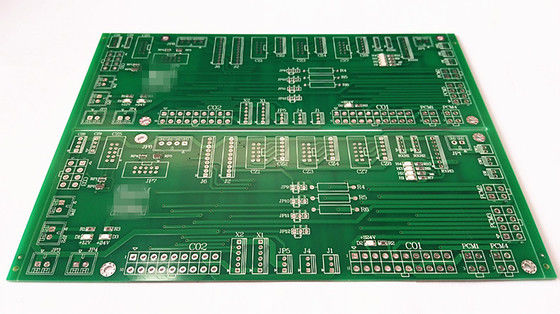

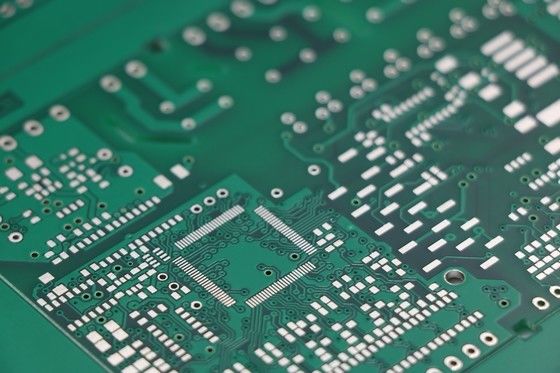

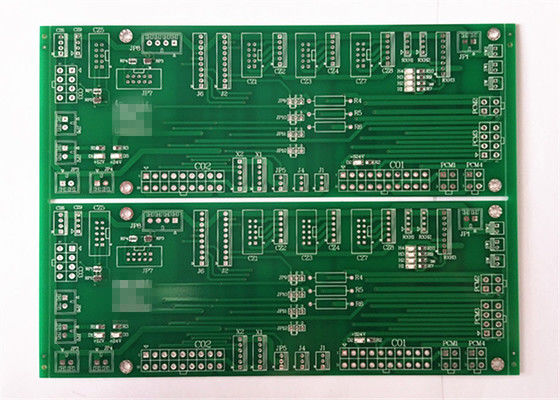

Gambar PCB
