Sensor LED Double Sided OEM Prototype PCB Assembly PCB board, pabrik PCB, SMT Assembly,3 Mil
1. Fitur
1. One Stop OEM Service, Dibuat di Shenzhen China
2. Diproduksi oleh Gerber File dan BOM Daftar dari Pelanggan
3. Bahan FR4, Memenuhi standar 94V0
4. SMT, DIP teknologi dukungan
5. HASL Bebas Timah, Perlindungan Lingkungan
6. UL, CE, RoHS sesuai
7Pengiriman Dengan DHL, UPS, TNT, EMS atau kebutuhan pelanggan
2. PCBAKemampuan teknis
SMT | Keakuratan posisi: 20 um |
Ukuran komponen:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
Tinggi komponen maksimum::25mm | |
Ukuran PCB maksimal:680×500mm | |
Ukuran PCB minimal: tidak terbatas | |
Ketebalan PCB:0.3 sampai 6mm | |
Berat PCB:3kg | |
Wave-Solder | Lebar maksimum PCB:450mm |
Min. lebar PCB: tidak terbatas | |
Tinggi komponen:atas 120mm/bot 15mm | |
Pengganti Keringat | Jenis logam: bagian, utuh, inlay, sidestep |
Bahan logam: Tembaga, Aluminium | |
Penutup permukaan: plating Au, plating sliver, plating Sn | |
Tingkat kandung kemih udara:kurang dari 20% | |
Press-fit | Rentang tekan: 0-50KN |
Ukuran PCB maksimal: 800X600mm | |
Pengujian | TIK,Pelayaran probe,burn-in,tes fungsi,siklus suhu |
Sertifikasi:
ISO9001 / ISO14001 / ISO45001 (militer) / TS16949 (otomotif) / RoHS / UL
Prototyping perakitan PCBadalah proses membangun dan menguji versi skala kecil dari papan sirkuit cetak sebelum melanjutkan ke produksi skala penuh.Tahap ini sangat penting dalam siklus hidup pengembangan produk karena memverifikasi desain PCB, fungsi, dan manufacturability.
Berikut adalah langkah-langkah utama yang terlibat dalamprototipe perakitan PCB:
Tinjauan desain:
Tinjau secara menyeluruh dokumen desain PCB, termasuk skema dan tata letak, untuk memastikan desain memenuhi persyaratan fungsional dan teknis.
Tinjauan ini mungkin melibatkan pemeriksaan pelanggaran aturan desain, penempatan komponen, perutean sinyal, dan manufaktur keseluruhan.
Pemilihan komponen dan pengadaan:
Pilih komponen elektronik yang dibutuhkan seperti sirkuit terintegrasi, resistor, kapasitor, dan konektor berdasarkan spesifikasi desain.
Komponen-komponen ini kemudian diperoleh dari pemasok yang dapat diandalkan, memastikan ketersediaan dan kepatuhan terhadap persyaratan desain.
Produksi PCB prototipe:
File desain PCB dikirim ke fasilitas manufaktur PCB, yang memproduksi prototipe PCB fisik.
Hal ini dapat melibatkan proses seperti plating tembaga, pengeboran dan aplikasi topeng solder untuk menciptakan struktur PCB multi-lapisan yang diperlukan.
Pengumpulan komponen:
Komponen elektronik ditempatkan dan dilas pada PCB prototipe secara manual atau semi-otomatis.
Hal ini dapat dilakukan dengan menggunakan teknik seperti soldering melalui lubang, soldering permukaan, atau bahkan proses canggih seperti soldering reflow.
Pemeriksaan dan pengujian:
Periksa dengan seksama PCB prototipe yang dirakit untuk setiap cacat manufaktur, seperti jembatan solder, komponen yang hilang, atau orientasi komponen yang tidak benar.
Pengujian fungsional dilakukan untuk memverifikasi operasi PCB, termasuk konektivitas, integritas sinyal, dan fungsionalitas sirkuit dan subsistem individu.
Iterasi desain dan penyempurnaan:
Berdasarkan hasil pemeriksaan dan pengujian, desain PCB dapat disempurnakan atau dimodifikasi untuk memecahkan masalah atau mengoptimalkan kinerjanya.
Proses iterasi ini berlanjut sampai PCB prototipe memenuhi spesifikasi dan persyaratan yang diperlukan.
Prototype PCB assemblybiasanya dilakukan dalam batch kecil atau unit tunggal, menggunakan peralatan khusus seperti mesin pick and place, oven reflow, dan peralatan pengujian.
Sebelum produksi massal, keberhasilan penyelesaianprototipe perakitan PCBfase penting untuk memastikan keandalan, fungsi, dan manufacturability dari produk PCB akhir.

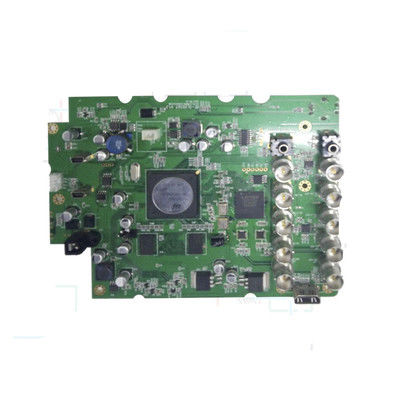

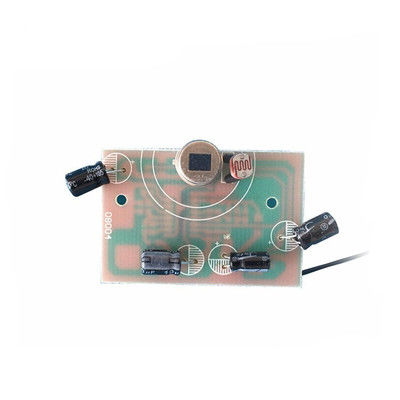

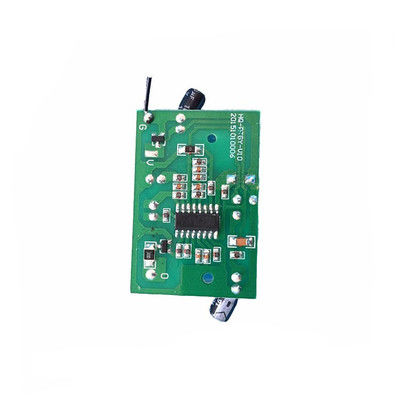

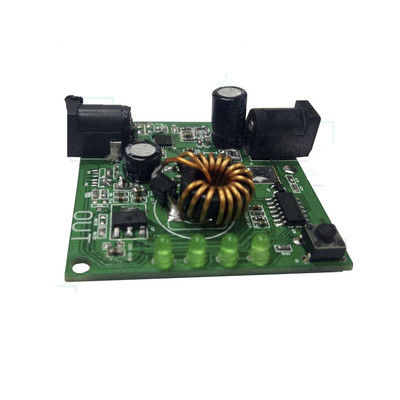

2. PCBA Gambar
