Prototipe PCB Majelis
Created with Pixso.

Prototype PCB Assembly PCB Prototype Circuit Board Pembuatan Tanggapan Cepat

Prototype PCB Assembly PCB Prototype Circuit Board Pembuatan Tanggapan Cepat

Nama merek: KAZ Circuit
Nomor Model: PCBA-B-011616
MOQ: 1 pc
harga: USD/pc
Ketentuan Pembayaran: T/T, Western Union, Paypal
Kemampuan Penyediaan: 20,000 Square Meters / Month
Informasi Rinci
Place of Origin:
China
Sertifikasi:
ISO9001, TS16949, UL, RoHS
Digunakan untuk:
Pengontrol Tampilan LED
Bahan:
FR-4
Lapisan:
4 lapisan
Ketebalan papan:
1,6mm
Tembaga:
1oz
Permukaan:
HASL LF
Packaging Details:
Bubble Wrap
Supply Ability:
20,000 Square Meters / Month
Menyoroti:

papan sirkuit cetak prototipe

,

papan sirkuit khusus dibuat

Deskripsi Produk

Prototype PCB Assembly PCB Prototype Circuit Board Pembuatan Tanggapan Cepat

Spesifikasi rinci:



Lapisan 4
Bahan FR-4
Ketebalan papan 1.6mm
Ketebalan Tembaga 1 oz
Pengolahan Permukaan HASL LF
Soldmask & Silkscreen Merah & Putih
Standar Kualitas IPC Kelas 2, 100% pengujian E
Sertifikat TS16949, ISO9001, UL, RoHS



Informasi Perusahaan:
KAZ Circuit adalah produsen PCB profesional dari Cina sejak tahun 2007, juga menyediakanPengumpulan PCBsekarang dengan sekitar 300 karyawan. bersertifikat dengan ISO9001, TS16949, UL, RoHS.Kami yakin untuk menyediakan Anda produk berkualitas dengan harga yang diarahkan pabrik dalam waktu pengiriman tercepat!


Untuk mendapatkan kutipan lengkap PCB / PCBA, tolong berikan informasi sebagai berikut:


  • File Gerber, dengan spesifikasi rinci PCB
  • Daftar BOM (Lebih baik dengan Excel fomart)
  • Foto PCBA (Jika Anda telah melakukan PCBA ini sebelumnya)


Apa yang KAZ Circuit bisa lakukan untuk Anda:


  • Desain PCB & PCBA
  • Produksi PCB (prototype, kecil hingga menengah, produksi massal)
  • Sumber Komponen
  • PCB Assembly/SMT/DIP


Kapasitas produksi KAZ:


Kapasitas Double Sided: 12000 m2 / bulan
Multilayer: 8000m2 / bulan
Lebar/Jarak Jalur Min 4/4 mil (1mil = 0,0254mm)
Ketebalan papan 0.3~4.0mm
Lapisan 1 ~ 20 lapisan
Bahan FR-4, Aluminium, PI
Ketebalan Tembaga 0.5 ~ 4oz
Bahan Tg Tg140~Tg170
Ukuran PCB maksimal 600*1200mm
Ukuran Lubang Min 0.2mm (+/- 0,025)
Pengolahan Permukaan HASL, ENIG, OSP



Kapasitas SMT

Prototype PCB Assembly PCB Prototype Circuit Board Pembuatan Tanggapan Cepat 0



Sertifikasi:

ISO9001 / ISO14001 / ISO45001 (militer) / TS16949 (otomotif) / RoHS / UL



Proses perakitan PCB prototipe


Desain dan pembuatan PCB:
Bekerja dengan perancang PCB untuk membuat skema dan tata letak untuk prototipe PCB.
Lengkapi desain PCB, mempertimbangkan penempatan komponen, jalur jejak, dan persyaratan khusus.
Kirimkan file desain ke produsen PCB untuk prototipe cepat.
Dapatkan PCB prototipe telanjang dari produsen dan periksa untuk setiap cacat.



Pengadaan komponen:
Mengidentifikasi komponen elektronik yang diperlukan seperti IC, resistor, kapasitor, dan konektor.
Belilah komponen yang dibutuhkan, biasanya dari distributor atau sumber online yang menawarkan komponen dalam jumlah kecil.
Memastikan komponen kompatibel dengan desain PCB dan memenuhi spesifikasi proyek.



ManualPengumpulan PCB:
Siapkan PCB untuk dirakit dengan membersihkan permukaannya dan menerapkan pasta solder pada bantalan komponen.
Komponen ditempatkan secara manual dan dilas ke PCB menggunakan besi pengisap atau stasiun kerja ulang udara panas.
Periksa secara visual PCB yang dirakit untuk memastikan penempatan komponen dan sendi solder yang benar.
Proses perakitan otomatis opsional:
Untuk jumlah prototipe yang lebih besar atau PCB yang lebih kompleks, pertimbangkan untuk menggunakan proses perakitan semi otomatis atau otomatis seperti:
Pencetakan stencil untuk aplikasi pasta solder
Mesin pick and place untuk penempatan komponen
Pengemasan arus kembali dalam oven konveksi



Pengujian dan pemecahan masalah:
Melakukan berbagai tes untuk memverifikasi fungsionalitas dan keandalan PCB prototipe, seperti:
Pengujian listrik (misalnya pengukuran kontinuitas, resistensi, tegangan dan arus)
Pengujian fungsional untuk memastikan PCB memenuhi spesifikasi desain
Mengatasi masalah yang ditemukan selama pengujian dan membuat modifikasi yang diperlukan pada desain atau proses perakitan PCB.


Desain dan perakitan berulang:
Melakukan modifikasi desain yang diperlukan pada PCB berdasarkan hasil uji dan umpan balik.
Ulangi proses pembuatan dan perakitan dengan desain yang diperbarui.
Lanjutkan proses iteratif ini sampai PCB prototipe memenuhi semua spesifikasi dan tujuan kinerja yang diperlukan.
Kemasan akhir dan dokumentasi:
Paket prototipe PCB untuk penyimpanan dan pengiriman yang aman.
Berikan semua dokumentasi yang diperlukan seperti instruksi perakitan, skematik, dan laporan uji.



Pertimbangan utama untuk prototipe perakitan PCB:
Penekanan pada pergantian cepat dan fleksibilitas untuk menyesuaikan perubahan desain
Membuat prototipe awal menggunakan teknik perakitan manual seperti pengelasan melalui lubang
Menggunakan pengadaan komponen bervolume rendah untuk mendukung proses pembuatan prototipe
Melakukan pengujian menyeluruh dan pemecahan masalah untuk mengidentifikasi dan menyelesaikan masalah desain atau perakitan
Kolaborasi erat antara perancang PCB, pemasang dan pemangku kepentingan proyek



Peraturanprototipe perakitan PCBProses ini sangat penting untuk memvalidasi desain, mengidentifikasi masalah dan meningkatkan produk sebelum memasuki produksi penuh.Hal ini memungkinkan untuk iterasi cepat dan pengujian untuk memastikan bahwa desain PCB akhir memenuhi persyaratan proyek.

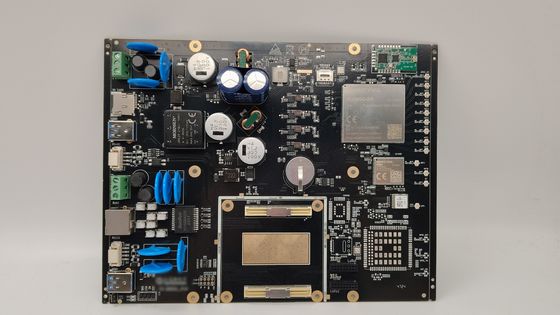

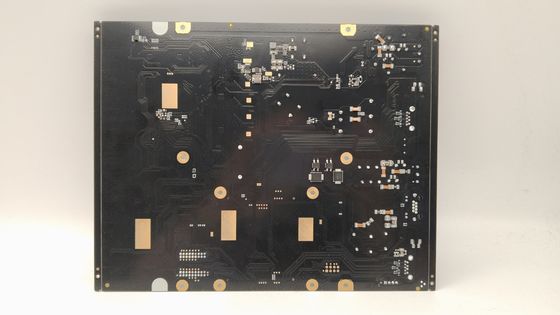

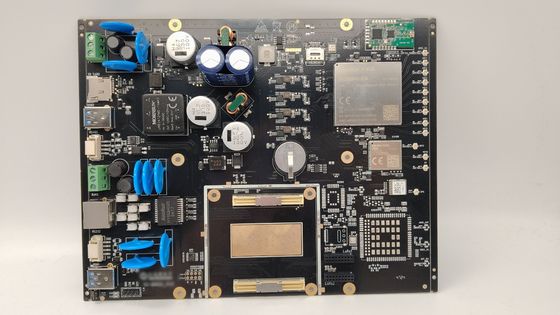

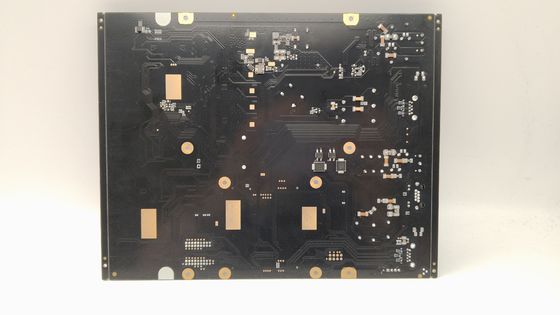

Lebih banyak foto dari iniLED Display Controller PCB perakitan produsen respon cepat kualitas tinggiy
Prototype PCB Assembly PCB Prototype Circuit Board Pembuatan Tanggapan Cepat 1

Prototype PCB Assembly PCB Prototype Circuit Board Pembuatan Tanggapan Cepat 2

Prototype PCB Assembly PCB Prototype Circuit Board Pembuatan Tanggapan Cepat 3

Prototype PCB Assembly PCB Prototype Circuit Board Pembuatan Tanggapan Cepat 4
