| Nama merek: | KAZ Circuit |
| Nomor Model: | PCBA-S-096444 |
| MOQ: | 1 PC |
| harga: | USD/pc |
| Ketentuan Pembayaran: | T/T, Serikat Barat, Paypal |
| Kemampuan Penyediaan: | 20.000 Meter Persegi/Bulan |
pengembangan prototipe produksi berukuran kecil SMT PCB perakitan
Spesifikasi rinci:
| Lapisan | 2 |
| Bahan | FR-4 |
| Ketebalan papan | 1.6mm |
| Ketebalan Tembaga | 1 oz |
| Pengolahan Permukaan | HASL LF |
| Soldmask & Silkscreen | Hijau & Putih |
| Standar Kualitas | IPC Kelas 2, 100% pengujian E |
| Sertifikat | TS16949, ISO9001, UL, RoHS |
Apa yang KAZ Circuit bisa lakukan untuk Anda:
Untuk mendapatkan kutipan lengkap PCB / PCBA, tolong berikan informasi sebagai berikut:
Kapasitas Produsen:
| Kapasitas | Double Sided: 12000 m2 / bulan Multilayer: 8000m2 / bulan |
| Lebar/Jarak Jalur Min | 4/4 mil (1mil = 0,0254mm) |
| Ketebalan papan | 0.3~4.0mm |
| Lapisan | 1 ~ 20 lapisan |
| Bahan | FR-4, Aluminium, PI |
| Ketebalan Tembaga | 0.5 ~ 4oz |
| Bahan Tg | Tg140~Tg170 |
| Ukuran PCB maksimal | 600*1200mm |
| Ukuran Lubang Min | 0.2mm (+/- 0,025) |
| Pengolahan Permukaan | HASL, ENIG, OSP |
Kapasitas SMT
Pengembangan prototipe produksi berukuran kecil SMT PCB perakitan
Definisi:
Prototype development high-mix low-volume production SMT PCB assembly refers to the process of assembling printed circuit boards (PCBs) for prototype development and low-volume production runs using surface mount technology (SMT)SMT adalah metode perakitan komponen elektronik langsung ke permukaan PCB, daripada memasukkan mereka ke lubang di papan.
Aplikasi:
Pengembangan prototipe produksi berukuran kecil SMT PCB adalah ideal untuk:
Membuat prototipe produk elektronik baru
Produksi batch kecil PCB kustom
Pembuatan seri produksi PCB bervolume kecil
Keuntungan:
Ukuran dan berat yang berkurang: Komponen SMT lebih kecil dan lebih ringan daripada komponen lubang tradisional, sehingga menghasilkan PCB yang lebih kecil dan lebih ringan.
Densitas yang lebih tinggi: SMT memungkinkan kepadatan komponen yang lebih tinggi pada PCB, memungkinkan lebih banyak fungsionalitas di ruang yang lebih kecil.
Performa yang lebih baik: Komponen SMT memiliki kabel yang lebih pendek, yang mengurangi induktansi dan kapasitansi, yang mengarah pada peningkatan integritas dan kinerja sinyal.
Biaya yang lebih rendah: perakitan SMT lebih otomatis daripada perakitan lubang tradisional, sehingga biaya tenaga kerja lebih rendah.
Peningkatan keandalan: Komponen SMT kurang mungkin mengalami kegagalan sendi solder karena jalur yang lebih pendek dan proses soldering yang lebih tepat.
Proses:
Proses perakitan PCB SMT produksi bervolume rendah dengan campuran tinggi untuk pengembangan prototipe biasanya melibatkan langkah-langkah berikut:
Desain: PCB dirancang menggunakan perangkat lunak desain dengan bantuan komputer (CAD).
Pabrikasi: PCB dibuat dengan menggunakan proses yang disebut fotolitografi.
Aplikasi pasta solder: Pasta solder diterapkan pada PCB di lokasi di mana komponen akan ditempatkan.
Penempatan komponen: Komponen SMT ditempatkan pada PCB menggunakan mesin pick-and-place.
Pemadatan reflow: PCB dilewati melalui oven reflow, yang memanaskan pasta pemadatan dan mengalirkannya kembali, membentuk sendi pemadatan antara komponen dan PCB.
Pemeriksaan: PCB

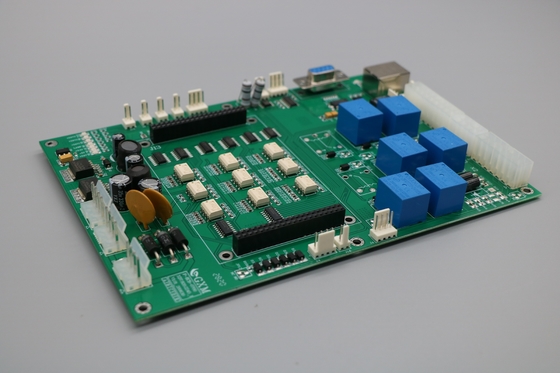

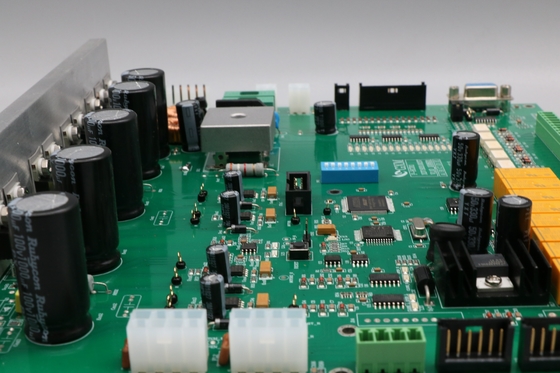

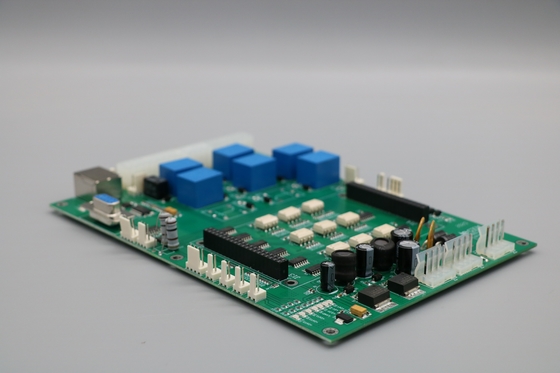

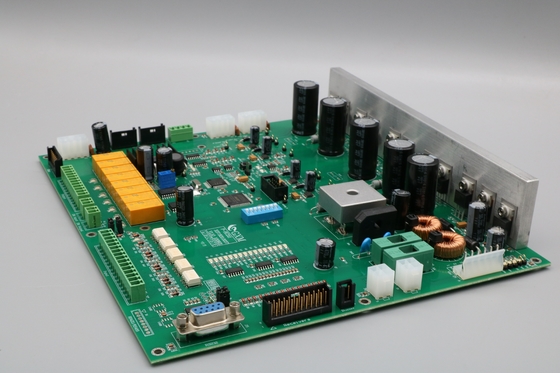

Foto-foto ini pengembangan prototipe produksi berukuran kecil SMT PCB perakitan
