4 Lapisan SMT PCB perakitan shenzhen IPC Kelas 2 HASL PCB Otomotif Untuk Brake Control Board

4 Lapisan SMT PCB perakitan shenzhen IPC Kelas 2 HASL PCB Otomotif Untuk Brake Control Board

Spesifikasi rinci:

• Lapisan: 2 lapisan
• Bahan: fr-4
• Ketebalan tembaga: 1 oz
• Perawatan permukaan: emas perendaman ENIG
• Lubang bor minimal: 0,2 mm
• soldmask warna: hijau
• warna silkscreen: putih

Untuk mendapatkan kutipan lengkap PCB / PCBA, tolong berikan informasi sebagai berikut:

Apa yang KAZ Circuit bisa lakukan untuk Anda:

• Prototipe PCB/produksi massal
• Sumber komponen sesuai dengan daftar BOM Anda.
• Pengumpulan PCB (SMT/DIP..)

Untuk mendapatkan kutipan lengkap PCB / PCBA, tolong berikan informasi sebagai berikut:

• File Gerber, dengan spesifikasi rinci PCB
• Daftar BOM (Lebih baik dengan Excel fomart)
• Foto PCBA (Jika Anda telah melakukan PCBA ini sebelumnya)

Kapasitas Produsen:

SMT PCB assemblymengacu pada proses pembuatan papan sirkuit cetak (PCB) menggunakan teknologi permukaan mount,dimana komponen elektronik ditempatkan dan dilas langsung ke permukaan PCB daripada dimasukkan melalui lubang.

Aspek utama dariSMT PCB assemblytermasuk:

Penempatan komponen:

Komponen SMT seperti resistor, kapasitor, sirkuit terintegrasi (IC) dan perangkat pemasangan permukaan lainnya ditempatkan langsung di permukaan PCB menggunakan mesin pick and place otomatis.

Penempatan komponen yang tepat sangat penting untuk memastikan keselarasan yang akurat dan koneksi listrik yang andal.

Pengendapan pasta solder:

Pasta solder adalah campuran partikel paduan solder dan fluks yang secara selektif disimpan pada bantalan tembaga PCB menggunakan pencetakan stensil atau proses otomatis lainnya.

Pasta solder bertindak sebagai bahan perekat dan konduktif yang akan membentuk koneksi listrik antara komponen dan PCB.

Pengelasan arus balik:

Setelah komponen ditempatkan, the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.

Profil aliran balik termasuk suhu, waktu dan atmosfer secara hati-hati dioptimalkan untuk memastikan sendi solder yang andal.

Mengidentifikasi secara otomatis:

Setelah proses reflow, perakitan PCB secara otomatis diperiksa menggunakan berbagai teknik, seperti inspeksi optik, inspeksi sinar-X, atau inspeksi optik otomatis (AOI).

Pemeriksaan ini membantu mengidentifikasi dan memperbaiki masalah seperti cacat pengelasan, kesalahan keselarasan komponen atau komponen yang hilang.

Pengujian & Kontrol Kualitas:

Pengujian komprehensif, termasuk pengujian fungsional, listrik, dan lingkungan, dilakukan untuk memastikan bahwa perakitan PCB memenuhi spesifikasi dan standar kinerja yang diperlukan.

Menerapkan langkah-langkah kontrol kualitas, seperti kontrol proses statistik dan analisis kegagalan, untuk menjaga standar manufaktur yang tinggi dan keandalan produk.

Keuntungan dariSMT PCB assembly:

Densitas Komponen yang Lebih Tinggi: Komponen SMT lebih kecil dan dapat ditempatkan lebih dekat, menghasilkan desain PCB yang lebih kompak dan lebih kecil.

Keandalan yang lebih baik: Gabungan solder SMT lebih tahan terhadap getaran, kejut dan siklus termal daripada koneksi lubang.

Manufaktur otomatis: Proses perakitan SMT dapat sangat otomatis, meningkatkan efisiensi produksi dan mengurangi tenaga kerja manual.

Efektivitas biaya: perakitan SMT dapat lebih hemat biaya, terutama untuk produksi volume tinggi, karena biaya bahan dan tenaga kerja yang berkurang.

SMT PCB assemblyaplikasi:

Elektronik Konsumen: Smartphone, Tablet, Laptop, dan Perangkat Portable Lainnya

Elektronika industri: sistem kontrol, peralatan otomatisasi dan peralatan elektronik tenaga

Elektronik otomotif: unit kontrol mesin, sistem infotainment dan keamanan

Aerospace dan pertahanan: avionika, sistem satelit dan peralatan militer

Perangkat medis: peralatan diagnostik, perangkat implan dan solusi perawatan kesehatan portabel

SMT PCB assemblyadalah teknologi dasar yang digunakan untuk memproduksi perangkat elektronik yang kompak, andal, dan hemat biaya di berbagai industri.

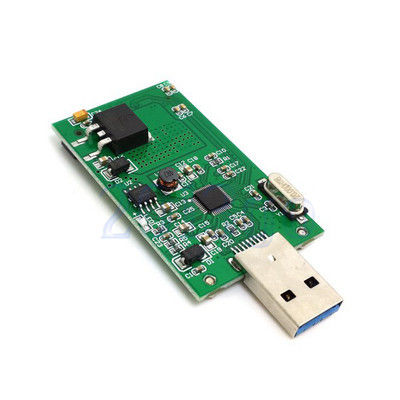

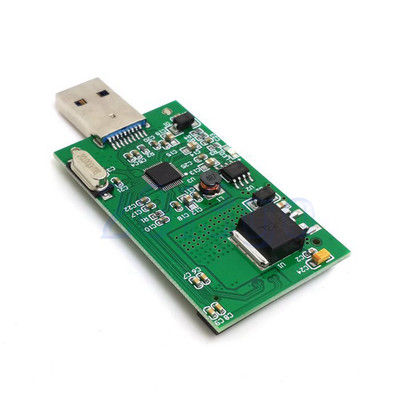

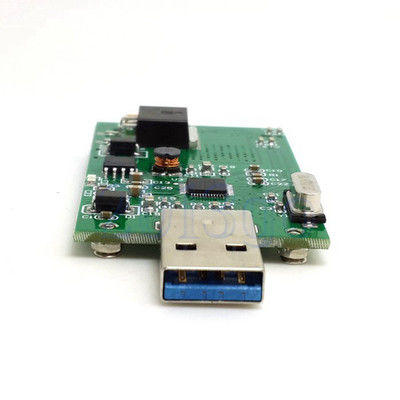

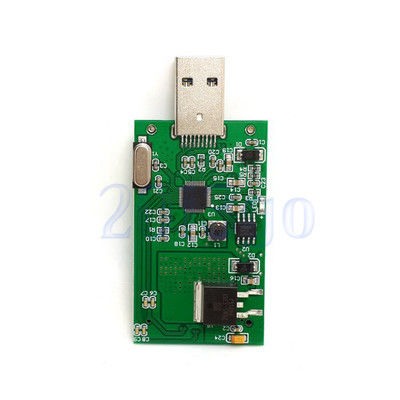

Lebih fotoes dari 2 lapisan FR4 1.0mm 1oz Immersi emas papan sirkuit cetak PCB
