| Nama merek: | NA |
| Nomor Model: | KAZ-B-NA |
| MOQ: | 1 buah |
| harga: | 0.1 |
| Ketentuan Pembayaran: | T/T, Western Union, MoneyGram |
| Kemampuan Penyediaan: | 100000 pcs per bulan |

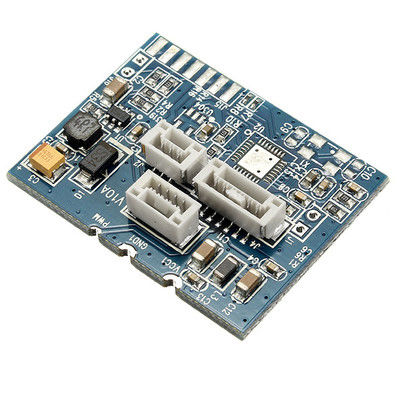

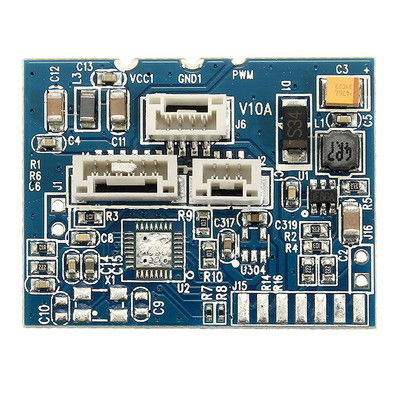

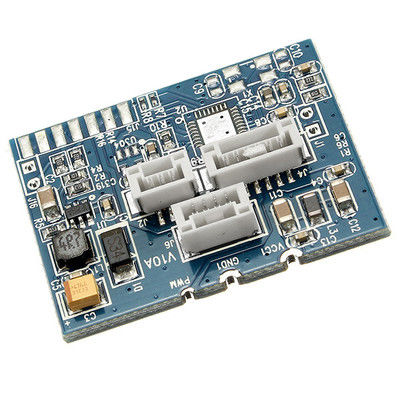

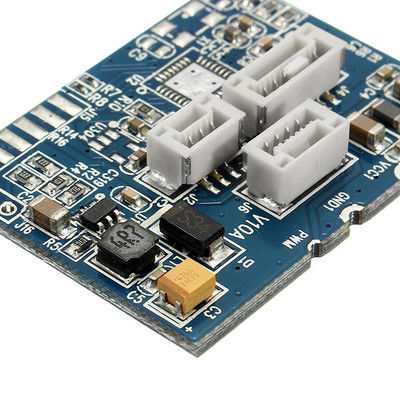

FR4 panjang besar PCBA Komponen perakitan sirkuit Fungsi pengujian SMT PCB perakitan PCB perakitan layanan
Fitur
1/FR4 PCB#OEM #LCD Display#Electronic Circuit Board #Circuit Assembly#PCBA #Multilayer PCB Assembly#PCBA Testing
2/OEM/ODM,PCBA Manufacturing;Components sourcing&components assembly
3/Multilayer PCB#FR4 PCB#OEM#Electronic Circuit Board Assembly#SMT#DIP#Components assembly#PCBA Testing
4/SMT#DIP#AOI testing#X-Ray Testing# Printed Circuit Board#PCB Assembly#PCBA Testing#Box Building
5/FR4 PCB# Prototype Assembly# Small&Medium Volume&Hign Mixed# Quick-Turn# PCB Assembly# Double-sided Printed Circuit Board
6/Rigid-Flex Printed Circuit Board&Rigid Circuit Board# Multilayer Printed Circuit Board# ENIG/HASL/OSP# Perawatan permukaan.Components Sourcing#Components Assembly
7/TQFP-64 & TQFP-48 *TO DIP& FR4 HDI Papan sirkuit cetak adaptor Papan uji
8/Gold Plating Multilayer Painted Circuit Boards Standalone Access Controller Audio Extractor&NIAU Perlakuan Permukaan
9/Pengemasan:Karton;P/P, kantong gelembung anti-statis
Apa yang KAZ Circuit bisa lakukan untuk Anda:
Produksi PCB (prototype, kecil hingga menengah, produksi massal)
Sumber Komponen
PCB Assembly/SMT/DIP
Untuk mendapatkan kutipan lengkap PCB / PCBA, tolong berikan informasi sebagai berikut:
File Gerber, dengan spesifikasi rinci PCB
Daftar BOM (Lebih baik dengan Excel fomart)
Foto PCBA (Jika Anda telah melakukan PCBA ini sebelumnya)
| Kapasitas | Dua sisi: 2000 m2 / bulan Multilayer: 8000m2 / bulan |
| Lebar/Jarak Jalur Min | 4/4 mil (1mil = 0,0254mm) |
| Ketebalan papan | 0.3~4.0mm |
| Lapisan | 1 ~ 30 lapisan |
| Bahan | FR4, Aluminium, PI, MEGTRON MATERIAL |
| Ketebalan Tembaga | 0.5 ~ 4oz |
| Bahan Tg | Tg135~Tg170 |
| Ukuran PCB maksimal | 600*1200mm |
| Ukuran Lubang Min | 0.2mm (+/- 0,025) |
| Pengolahan Permukaan | HASL, ENIG, OSP |
KAZ Circuit telah beroperasi sebagai produsen PCB&PCBA sejak 2007. mengkhususkan diri dalam pembuatan prototipe turn-quick dan seri volume kecil hingga menengah dari kaku, fleksibel,Papan-papan kaku-flex dan multilayer.
serta papan sirkuit substrat aluminium. kami memiliki kekuatan yang kuat pada pembuatan papan Roger, papan MEGTRON MATERIAL dan papan HDI 2 & 3 langkah dan sebagainya
Selain dengan tujuh lini produksi SMT dan 2 lini DIP. kami menyediakan layanan satu atap kepada pelanggan kami.
SMT PCB assemblyprosedur:
PCB Prep:
Bersihkan substrat PCB untuk menghilangkan kontaminan yang dapat mempengaruhi kualitas sendi solder.
Lemparkan topeng solder ke PCB untuk mengidentifikasi bantalan tembaga di mana komponen akan ditempatkan.
Pengolahan permukaan seperti ENIG (Electroless Nickel Immersion Gold) diterapkan pada bantalan tembaga untuk meningkatkan solderable.
Cetakan pasta solder:
Letakkan stensil di atas PCB dengan bukaan stensil yang cocok dengan bantalan tembaga PCB.
Pasta solder (campuran partikel paduan solder dan fluks) dikikis di seluruh stensil, mendepositkan pasta solder pada bantalan PCB.
Kontrol yang tepat terhadap ketebalan stensil, volume pasta solder, dan tekanan squeegee sangat penting untuk penyerapan pasta solder yang konsisten.
Penempatan elemen:
Mesin pick-and-place otomatis menggunakan sistem penglihatan untuk secara akurat mengidentifikasi lokasi komponen dan menempatkannya pada pasta solder.
Orientasi komponen, koplanaritas, dan akurasi posisi sangat penting untuk sendi solder yang dapat diandalkan.
Komponen tambahan seperti konektor atau sumur panas dapat ditempatkan secara manual.
pengelasan aliran balik
Komponen PCB melewati oven reflow dengan profil suhu yang dikontrol dengan cermat.
Pasta solder meleleh, melembabkan kabel komponen dan bantalan PCB, dan membentuk sendi solder saat mendingin.
Paduan solder yang berbeda, seperti bebas timbal (seperti timah-perak-tembaga), memiliki profil suhu reflow tertentu.
Pemeriksaan dan pengujian:
Pemeriksaan visual (manual atau otomatis) memeriksa penempatan komponen yang tepat, kualitas sendi solder, dan potensi cacat.
Sistem inspeksi optik otomatis (AOI) menggunakan penglihatan mesin untuk dengan cepat mengidentifikasi dan menemukan masalah.
Pengujian listrik, seperti pengujian dalam sirkuit (ICT) atau pengujian fungsional, memverifikasi kinerja listrik PCB.
Lapisan bersih dan sesuai (opsional):
Perangkat PCB dapat menjalani proses pembersihan untuk menghilangkan sisa pasta atau fluks solder.
Lapisan konformal adalah lapisan pelindung polimer yang dapat diterapkan pada PCB untuk meningkatkan kelembaban dan ketahanan lingkungan.
SMT PCB assemblymembutuhkan kontrol ketat atas seluruh proses untuk memastikan kualitas dan keandalan produk elektronik yang tinggi.dan teknologi inspeksi sangat penting untuk penggunaan SMT yang luas dalam manufaktur elektronik modern.
