Layanan Perakitan Papan PCB Prototipe Waktu Timbal Cepat White SilkScreen

Layanan Perakitan Papan PCB Prototipe Waktu Timbal Cepat White SilkScreen

Nama merek: KAZ Circuit
Nomor Model: PCBA-B-0966950
MOQ: 1 buah
harga: USD/pc
Ketentuan Pembayaran: T/T, Western Union, Paypal
Kemampuan Penyediaan: 20.000 Meter Persegi / Bulan
Informasi Rinci
Tempat asal:
CINA
Sertifikasi:
ISO9001, TS16949, UL, RoHS
Lapisan:
6 lapisan
Ketebalan papan:
1,6 mm
Tembaga:
1oz
Permukaan:
ENIG
topeng penjualan:
Hitam
Layar sutra:
putih
Kemasan rincian:
Plastik gelembung
Menyediakan kemampuan:
20.000 Meter Persegi / Bulan
Menyoroti:

1oz fabrikasi dan perakitan PCB

,

Perakitan komponen PCB fleksibel SilkScreen Putih

,

layanan perakitan smt enam lapisan

Deskripsi Produk

Waktu pengiriman cepat Pembekal layanan perakitan PCB prototipe



Spesifikasi rinci:



Lapisan 6
Bahan FR-4
Ketebalan papan 1.6 mm
Ketebalan Tembaga 1 oz
Pengolahan Permukaan ENIG
Soldmask & Silkscreen Hitam & Putih
Standar Kualitas IPC Kelas 2, 100% pengujian E
Sertifikat TS16949, ISO9001, UL, RoHS





Apa yang KAZ Circuit bisa lakukan untuk Anda:



  • Desain PCB & PCBA
  • Produksi PCB (prototype, kecil hingga menengah, produksi massal)
  • Sumber Komponen
  • PCB Assembly/SMT/DIP


Untuk mendapatkan kutipan lengkap PCB / PCBA, tolong berikan informasi sebagai berikut:



  • File Gerber, dengan spesifikasi rinci PCB
  • Daftar BOM (Lebih baik dengan Excel fomart)
  • Foto PCBA (Jika Anda telah melakukan PCBA ini sebelumnya)



Kapasitas Produsen:




Kapasitas Double Sided: 12000 m2 / bulan
Multilayer: 8000m2 / bulan
Lebar/Jarak Jalur Min 4/4 mil (1mil = 0,0254mm)
Ketebalan papan 0.3~4.0mm
Lapisan 1 ~ 20 lapisan
Bahan FR-4, Aluminium, PI
Ketebalan Tembaga 0.5 ~ 4oz
Bahan Tg Tg140~Tg170
Ukuran PCB maksimal 600*1200mm
Ukuran Lubang Min 0.2mm (+/- 0,025)
Pengolahan Permukaan HASL, ENIG, OSP



Kapasitas SMT

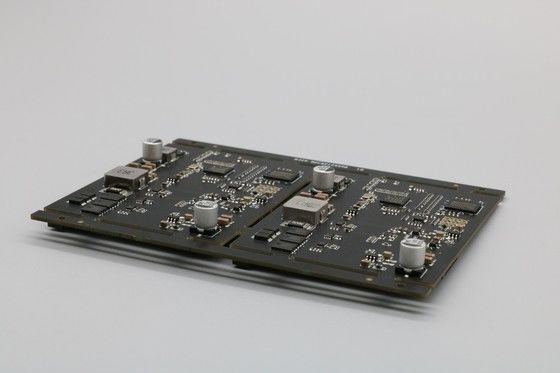

Layanan Perakitan Papan PCB Prototipe Waktu Timbal Cepat White SilkScreen 0



SMT PCB assemblymengacu pada proses pembuatan papan sirkuit cetak (PCB) menggunakan teknologi permukaan mount,dimana komponen elektronik ditempatkan dan dilas langsung ke permukaan PCB daripada dimasukkan melalui lubang.



Aspek utama dariSMT PCB assemblytermasuk:

Penempatan komponen:

Komponen SMT seperti resistor, kapasitor, sirkuit terintegrasi (IC) dan perangkat pemasangan permukaan lainnya ditempatkan langsung di permukaan PCB menggunakan mesin pick and place otomatis.

Penempatan komponen yang tepat sangat penting untuk memastikan keselarasan yang akurat dan koneksi listrik yang andal.



Pengendapan pasta solder:

Pasta solder adalah campuran partikel paduan solder dan fluks yang secara selektif disimpan pada bantalan tembaga PCB menggunakan pencetakan stensil atau proses otomatis lainnya.

Pasta solder bertindak sebagai bahan perekat dan konduktif yang akan membentuk koneksi listrik antara komponen dan PCB.



Pengelasan arus balik:

Setelah komponen ditempatkan, the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.

Profil aliran balik termasuk suhu, waktu dan atmosfer secara hati-hati dioptimalkan untuk memastikan sendi solder yang andal.



Mengidentifikasi secara otomatis:

Setelah proses reflow, perakitan PCB secara otomatis diperiksa menggunakan berbagai teknik, seperti inspeksi optik, inspeksi sinar-X, atau inspeksi optik otomatis (AOI).

Pemeriksaan ini membantu mengidentifikasi dan memperbaiki masalah seperti cacat pengelasan, kesalahan keselarasan komponen atau komponen yang hilang.



Pengujian & Kontrol Kualitas:

Pengujian komprehensif, termasuk pengujian fungsional, listrik, dan lingkungan, dilakukan untuk memastikan bahwa perakitan PCB memenuhi spesifikasi dan standar kinerja yang diperlukan.

Menerapkan langkah-langkah kontrol kualitas, seperti kontrol proses statistik dan analisis kegagalan, untuk menjaga standar manufaktur yang tinggi dan keandalan produk.



Keuntungan dariSMT PCB assembly:

Densitas Komponen yang Lebih Tinggi: Komponen SMT lebih kecil dan dapat ditempatkan lebih dekat, menghasilkan desain PCB yang lebih kompak dan lebih kecil.

Keandalan yang lebih baik: Gabungan solder SMT lebih tahan terhadap getaran, kejut dan siklus termal daripada koneksi lubang.

Manufaktur otomatis: Proses perakitan SMT dapat sangat otomatis, meningkatkan efisiensi produksi dan mengurangi tenaga kerja manual.

Efektivitas biaya: perakitan SMT dapat lebih hemat biaya, terutama untuk produksi volume tinggi, karena biaya bahan dan tenaga kerja yang berkurang.



SMT PCB assemblyaplikasi:

Elektronik Konsumen: Smartphone, Tablet, Laptop, dan Perangkat Portable Lainnya

Elektronika industri: sistem kontrol, peralatan otomatisasi dan peralatan elektronik tenaga

Elektronik otomotif: unit kontrol mesin, sistem infotainment dan keamanan

Aerospace dan pertahanan: avionika, sistem satelit dan peralatan militer

Perangkat medis: peralatan diagnostik, perangkat implan dan solusi perawatan kesehatan portabel



SMT PCB assemblyadalah teknologi dasar yang digunakan untuk memproduksi perangkat elektronik yang kompak, andal, dan hemat biaya di berbagai industri.



Foto dariWaktu pengiriman cepat Pembekal layanan perakitan PCB prototipe

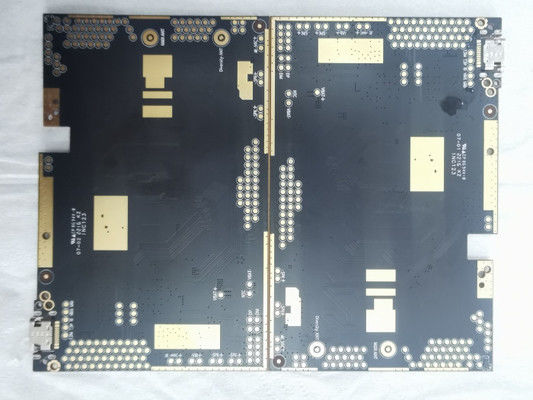

Layanan Perakitan Papan PCB Prototipe Waktu Timbal Cepat White SilkScreen 1

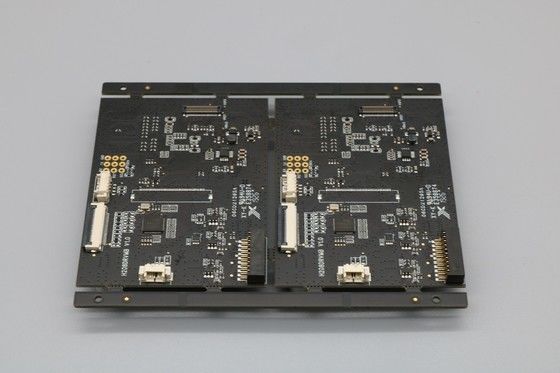

Layanan Perakitan Papan PCB Prototipe Waktu Timbal Cepat White SilkScreen 2

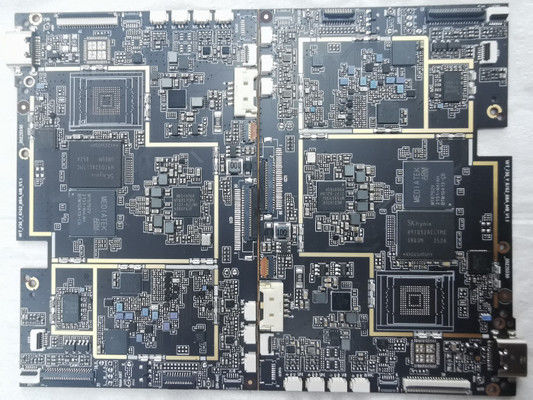

Layanan Perakitan Papan PCB Prototipe Waktu Timbal Cepat White SilkScreen 3
