SMT pcb Majelis
Created with Pixso.

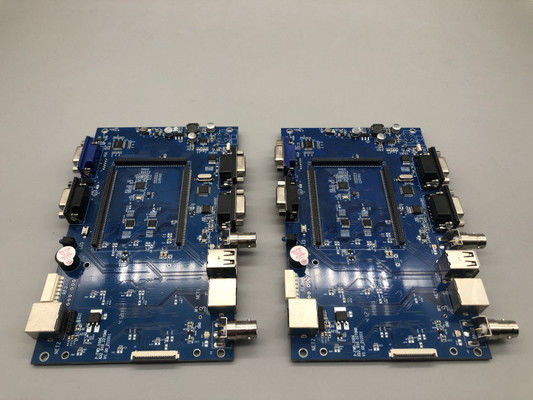

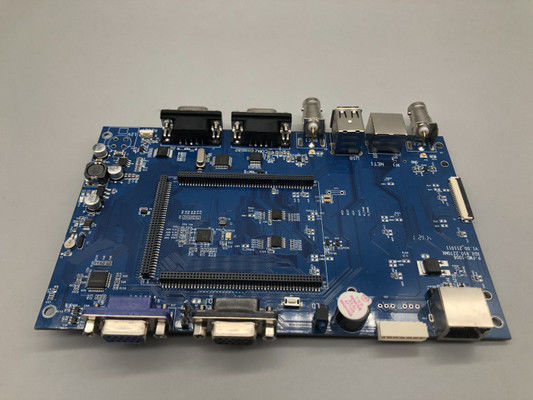

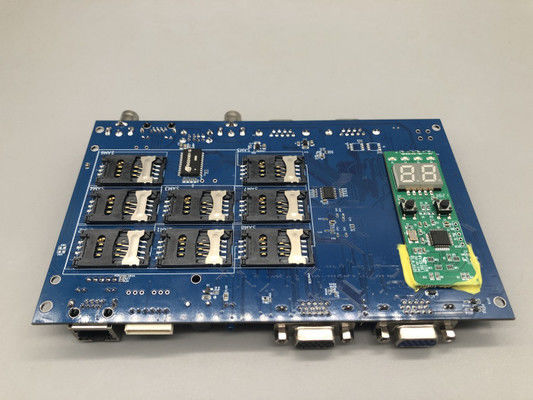

PCBA-S-096597 SMt Prototipe PCB Layanan perakitan Produksi massal SMT PCB perakitan

PCBA-S-096597 SMt Prototipe PCB Layanan perakitan Produksi massal SMT PCB perakitan

Nama merek: KAZ Circuit
Nomor Model: PCBA-B-096597
MOQ: 1 buah
harga: USD/pc
Ketentuan Pembayaran: T/T, Western Union, Paypal
Kemampuan Penyediaan: 20.000 Meter Persegi / Bulan
Informasi Rinci
Tempat asal:
CINA
Sertifikasi:
ISO9001, TS16949, UL, RoHS
Lapisan:
4 lapisan
Ketebalan papan:
1,6mm
Tembaga:
1oz
Permukaan:
HASL LF
topeng penjualan:
biru
Layar sutra:
putih
Kemasan rincian:
Plastik gelembung
Menyediakan kemampuan:
20.000 Meter Persegi / Bulan
Menyoroti:

PCBA-S-096597 Layanan Perakitan Pcb Prototipe Smt

,

Perakitan PCB SMT Soldmask Biru

,

Perakitan Prototipe Smt Pcb Produksi Massal

Deskripsi Produk

SMT PCB Assembly China produsen produksi massal



Spesifikasi rinci:



Lapisan 4
Bahan FR-4
Ketebalan papan 1.6 mm
Ketebalan Tembaga 1 oz
Pengolahan Permukaan HASL LF
Soldmask & Silkscreen Hijau & Putih
Standar Kualitas IPC Kelas 2, 100% pengujian E
Sertifikat TS16949, ISO9001, UL, RoHS





Apa yang KAZ Circuit bisa lakukan untuk Anda:



  • Desain PCB & PCBA
  • Produksi PCB (prototype, kecil hingga menengah, produksi massal)
  • Sumber Komponen
  • PCB Assembly/SMT/DIP


Untuk mendapatkan kutipan lengkap PCB / PCBA, tolong berikan informasi sebagai berikut:



  • File Gerber, dengan spesifikasi rinci PCB
  • Daftar BOM (Lebih baik dengan Excel fomart)
  • Foto PCBA (Jika Anda telah melakukan PCBA ini sebelumnya)





Kapasitas Produsen:

Kapasitas Double Sided: 12000 m2 / bulan
Multilayer: 8000m2 / bulan
Lebar/Jarak Jalur Min 4/4 mil (1mil = 0,0254mm)
Ketebalan papan 0.3~4.0mm
Lapisan 1 ~ 20 lapisan
Bahan FR-4, Aluminium, PI
Ketebalan Tembaga 0.5 ~ 4oz
Bahan Tg Tg140~Tg170
Ukuran PCB maksimal 600*1200mm
Ukuran Lubang Min 0.2mm (+/- 0,025)
Pengolahan Permukaan HASL, ENIG, OSP





Kapasitas SMT

PCBA-S-096597 SMt Prototipe PCB Layanan perakitan Produksi massal SMT PCB perakitan 0





SMT PCB assemblyprosedur:

PCB Prep:

Bersihkan substrat PCB untuk menghilangkan kontaminan yang dapat mempengaruhi kualitas sendi solder.

Lemparkan topeng solder ke PCB untuk mengidentifikasi bantalan tembaga di mana komponen akan ditempatkan.

Pengolahan permukaan seperti ENIG (Electroless Nickel Immersion Gold) diterapkan pada bantalan tembaga untuk meningkatkan solderable.



Cetakan pasta solder:

Letakkan stensil di atas PCB dengan bukaan stensil yang cocok dengan bantalan tembaga PCB.

Pasta solder (campuran partikel paduan solder dan fluks) dikikis di seluruh stensil, mendepositkan pasta solder pada bantalan PCB.

Kontrol yang tepat terhadap ketebalan stensil, volume pasta solder, dan tekanan squeegee sangat penting untuk penyerapan pasta solder yang konsisten.



Penempatan elemen:

Mesin pick-and-place otomatis menggunakan sistem penglihatan untuk secara akurat mengidentifikasi lokasi komponen dan menempatkannya pada pasta solder.

Orientasi komponen, koplanaritas, dan akurasi posisi sangat penting untuk sendi solder yang dapat diandalkan.

Komponen tambahan seperti konektor atau sumur panas dapat ditempatkan secara manual.



pengelasan aliran balik

Komponen PCB melewati oven reflow dengan profil suhu yang dikontrol dengan cermat.

Pasta solder meleleh, melembabkan kabel komponen dan bantalan PCB, dan membentuk sendi solder saat mendingin.

Paduan solder yang berbeda, seperti bebas timbal (seperti timah-perak-tembaga), memiliki profil suhu reflow tertentu.



Pemeriksaan dan pengujian:

Pemeriksaan visual (manual atau otomatis) memeriksa penempatan komponen yang tepat, kualitas sendi solder, dan potensi cacat.

Sistem inspeksi optik otomatis (AOI) menggunakan penglihatan mesin untuk dengan cepat mengidentifikasi dan menemukan masalah.

Pengujian listrik, seperti pengujian dalam sirkuit (ICT) atau pengujian fungsional, memverifikasi kinerja listrik PCB.



Lapisan bersih dan sesuai (opsional):

Perangkat PCB dapat menjalani proses pembersihan untuk menghilangkan sisa pasta atau fluks solder.

Lapisan konformal adalah lapisan pelindung polimer yang dapat diterapkan pada PCB untuk meningkatkan kelembaban dan ketahanan lingkungan.



SMT PCB assemblymembutuhkan kontrol ketat atas seluruh proses untuk memastikan kualitas dan keandalan produk elektronik yang tinggi.dan teknologi inspeksi sangat penting untuk penggunaan SMT yang luas dalam manufaktur elektronik modern.







Foto-foto ini Quick turn prototype & produksi massal untuk SMT PCB Assembly 6 PCB Assembly line

PCBA-S-096597 SMt Prototipe PCB Layanan perakitan Produksi massal SMT PCB perakitan 1PCBA-S-096597 SMt Prototipe PCB Layanan perakitan Produksi massal SMT PCB perakitan 2PCBA-S-096597 SMt Prototipe PCB Layanan perakitan Produksi massal SMT PCB perakitan 3
PCBA-S-096597 SMt Prototipe PCB Layanan perakitan Produksi massal SMT PCB perakitan 4



PCBA-S-096597 SMt Prototipe PCB Layanan perakitan Produksi massal SMT PCB perakitan 5
