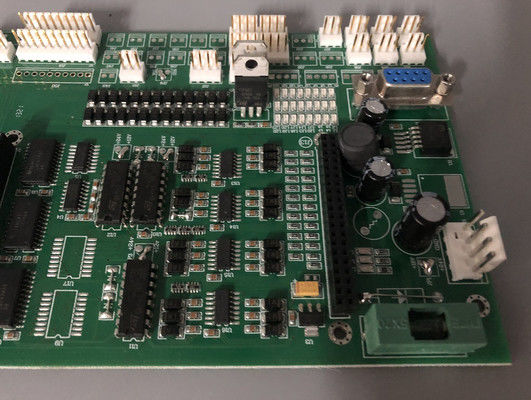

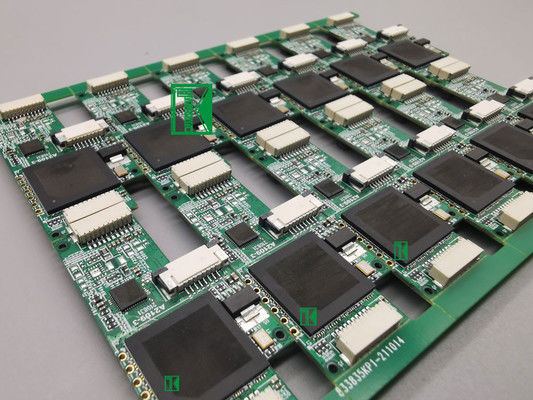

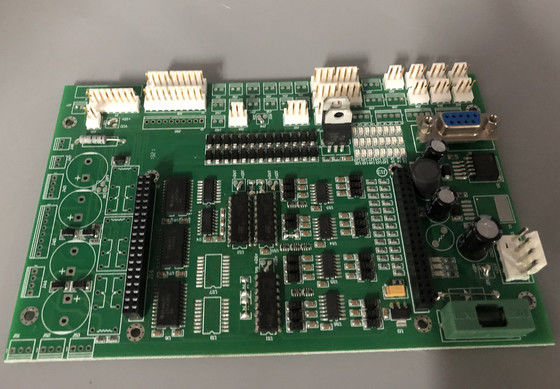

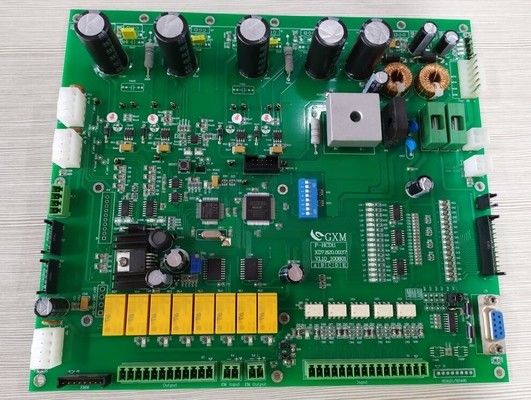

2L 1oz FR4 Hijau Soldmask SMT DIP Printed Circuit Board PCBA Produsen SMT PCB Assembly

2L 1oz FR4 Hijau Soldmask SMT DIP Printed Circuit Board PCBA Produsen SMT PCB Assembly

Fitur

1. Layanan OEM One Stop: Dibuat di Shenzhen Cina
2Diproduksi oleh Gerber File dan Bom List yang ditawarkan oleh pelanggan.
3. SMT, DIP Teknologi Dukungan
4. Bahan FR4 Memenuhi Standar 94v0
5. UL, CE, RoHS sesuai
6. Waktu Lead Standar: 4-5 hari untuk 2L; 5-7 untuk 4L. Layanan dipercepat tersedia

Spesifikasi

Bahan: Shengyi FR4
Ketebalan papan akhir: 1,6 mm
Ketebalan Finish Copper: 1OZ
Lapisan 2
Warna topeng solder: Hijau
Serat sutra: putih
Perawatan permukaan: HASL LF

Ukuran Selesai Disesuaikan

SMT PCB assembly prosedur:

PCB Prep:

Bersihkan substrat PCB untuk menghilangkan kontaminan yang dapat mempengaruhi kualitas sendi solder.

Lemparkan topeng solder ke PCB untuk mengidentifikasi bantalan tembaga di mana komponen akan ditempatkan.

Pengolahan permukaan seperti ENIG (Electroless Nickel Immersion Gold) diterapkan pada bantalan tembaga untuk meningkatkan solderable.

Cetakan pasta solder:

Letakkan stensil di atas PCB dengan bukaan stensil yang cocok dengan bantalan tembaga PCB.

Pasta solder (campuran partikel paduan solder dan fluks) dikikis di seluruh stensil, mendepositkan pasta solder pada bantalan PCB.

Kontrol yang tepat terhadap ketebalan stensil, volume pasta solder, dan tekanan squeegee sangat penting untuk penyerapan pasta solder yang konsisten.

Penempatan elemen:

Mesin pick-and-place otomatis menggunakan sistem penglihatan untuk secara akurat mengidentifikasi lokasi komponen dan menempatkannya pada pasta solder.

Orientasi komponen, koplanaritas, dan akurasi posisi sangat penting untuk sendi solder yang dapat diandalkan.

Komponen tambahan seperti konektor atau sumur panas dapat ditempatkan secara manual.

pengelasan aliran balik

Komponen PCB melewati oven reflow dengan profil suhu yang dikontrol dengan cermat.

Pasta solder meleleh, melembabkan kabel komponen dan bantalan PCB, dan membentuk sendi solder saat mendingin.

Paduan solder yang berbeda, seperti bebas timbal (seperti timah-perak-tembaga), memiliki profil suhu reflow tertentu.

Pemeriksaan dan pengujian:

Pemeriksaan visual (manual atau otomatis) memeriksa penempatan komponen yang tepat, kualitas sendi solder, dan potensi cacat.

Sistem inspeksi optik otomatis (AOI) menggunakan penglihatan mesin untuk dengan cepat mengidentifikasi dan menemukan masalah.

Pengujian listrik, seperti pengujian dalam sirkuit (ICT) atau pengujian fungsional, memverifikasi kinerja listrik PCB.

Lapisan bersih dan sesuai (opsional):

Perangkat PCB dapat menjalani proses pembersihan untuk menghilangkan sisa pasta atau fluks solder.

Lapisan konformal adalah lapisan pelindung polimer yang dapat diterapkan pada PCB untuk meningkatkan kelembaban dan ketahanan lingkungan.

SMT PCB assemblymembutuhkan kontrol ketat atas seluruh proses untuk memastikan kualitas dan keandalan produk elektronik yang tinggi.dan teknologi inspeksi sangat penting untuk penggunaan SMT yang luas dalam manufaktur elektronik modern.

Apa yang KAZ Circuit bisa lakukan untuk Anda:

Produksi PCB (prototype, kecil hingga menengah, produksi massal)

Sumber Komponen

PCB Assembly/SMT/DIP

Untuk mendapatkan kutipan lengkap PCB / PCBA, tolong berikan informasi sebagai berikut:

File Gerber, dengan spesifikasi rinci PCB

Daftar BOM (Lebih baik dengan Excel fomart)

Foto PCBA (Jika Anda telah melakukan PCBA ini sebelumnya)

Informasi Perusahaan:
KAZ Circuit adalah produsen PCB profesional dari Cina sejak tahun 2007, juga menyediakan layanan perakitan PCB untuk pelanggan kami. Sekarang dengan sekitar 300 karyawan. Bersertifikat dengan ISO9001, TS16949, UL, RoHS.Kami yakin untuk menyediakan Anda produk berkualitas dengan harga yang diarahkan pabrik dalam waktu pengiriman tercepat!

Kapasitas Produsen:

Gambar
