NIG SMT PCB Assembly BGA POP 4 Lapisan 1.6mm 1OZ Green Soldermask PCB Assembly Layanan
Fitur
1. permukaan Mount PCB perakitan (baik PCB kaku, PCB fleksibel);FR4 Material, Memenuhi standar 94V0
2. One Stop OEM Service, & PCBA kontrak manufaktur:
3. Layanan pembuatan kontrak elektronik
4. Melalui pemasangan lubang / pemasangan DIP;
5. Pengikatan perakitan;
6. perakitan akhir;
7. Full Turnkey Box Bangunan
8. Mekanis / perakitan listrik
9. Manajemen Rantai Pasokan/Pengadaan Komponen
10Pembuatan PCB;
11. Dukungan teknis / layanan ODM
12Perawatan permukaan: OSP, ENIG, HASL bebas timbal, perlindungan lingkungan
13. UL, CE, RoHS sesuai
14Pengiriman Dengan DHL, UPS, TNT, EMS atau kebutuhan pelanggan
15. kantong anti-statis
PCBAKemampuan teknis
SMT | Keakuratan posisi: 20 um |
Ukuran komponen:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
Tinggi komponen maksimum::25mm | |
Ukuran PCB maksimal:680×500mm | |
Ukuran PCB minimal: tidak terbatas | |
Ketebalan PCB:0.3 sampai 6mm | |
Berat PCB:3kg | |
Wave-Solder | Lebar maksimum PCB:450mm |
Min. lebar PCB: tidak terbatas | |
Tinggi komponen:atas 120mm/bot 15mm | |
Pengganti Keringat | Jenis logam: bagian, utuh, inlay, sidestep |
Bahan logam: Tembaga, Aluminium | |
Penutup permukaan: plating Au, plating sliver, plating Sn | |
Tingkat kandung kemih udara:kurang dari 20% | |
Press-fit | Rentang tekan: 0-50KN |
Ukuran PCB maksimal: 800X600mm | |
Pengujian | TIK,Pelayaran Probe,Pembakaran,Pengujian Fungsi,Siklik Suhu |
Apa yang KAZ Circuit bisa lakukan untuk Anda:
Produksi PCB (prototype, kecil hingga menengah, produksi massal)
Sumber Komponen
PCB Assembly/SMT/DIP
Untuk mendapatkan kutipan lengkap PCB / PCBA, tolong berikan informasi sebagai berikut:
File Gerber, dengan spesifikasi rinci PCB
Daftar BOM (Lebih baik dengan Excel fomart)
Foto PCBA (Jika Anda telah melakukan PCBA ini sebelumnya)
Informasi Perusahaan:
KAZ Circuit adalah produsen PCB profesional dari Cina sejak tahun 2007, juga menyediakan layanan perakitan PCB untuk pelanggan kami. Sekarang dengan sekitar 300 karyawan. Bersertifikat dengan ISO9001, TS16949, UL, RoHS.Kami yakin untuk menyediakan Anda produk berkualitas dengan harga yang diarahkan pabrik dalam waktu pengiriman tercepat!
Kapasitas Produsen:
Kapasitas | Double Sided: 12000 m2 / bulan Multilayer: 8000m2 / bulan |
Lebar/Jarak Jalur Min | 4/4 mil (1mil = 0,0254mm) |
Ketebalan papan | 0.3~4.0mm |
Lapisan | 1 ~ 20 lapisan |
Bahan | FR-4, Aluminium, PI |
Ketebalan Tembaga | 0.5 ~ 4oz |
Bahan Tg | Tg140~Tg170 |
Ukuran PCB maksimal | 600*1200mm |
Ukuran Lubang Min | 0.2mm (+/- 0,025) |
Pengolahan Permukaan | HASL, ENIG, OSP |
SMT PCB assemblymengacu pada proses pembuatan papan sirkuit cetak (PCB) menggunakan teknologi permukaan mount,dimana komponen elektronik ditempatkan dan dilas langsung ke permukaan PCB daripada dimasukkan melalui lubang.
Aspek utama dariSMT PCBPengumpulan meliputi:
Penempatan komponen:
Komponen SMT seperti resistor, kapasitor, sirkuit terintegrasi (IC) dan perangkat pemasangan permukaan lainnya ditempatkan langsung di permukaan PCB menggunakan mesin pick and place otomatis.
Penempatan komponen yang tepat sangat penting untuk memastikan keselarasan yang akurat dan koneksi listrik yang andal.
Pengendapan pasta solder:
Pasta solder adalah campuran partikel paduan solder dan fluks yang secara selektif disimpan pada bantalan tembaga PCB menggunakan pencetakan stensil atau proses otomatis lainnya.
Pasta solder bertindak sebagai bahan perekat dan konduktif yang akan membentuk koneksi listrik antara komponen dan PCB.
Pengelasan arus balik:
Setelah komponen ditempatkan, the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to melt the solder paste and form electrical and mechanical connections between the components and the PCB.
Profil aliran balik termasuk suhu, waktu dan atmosfer secara hati-hati dioptimalkan untuk memastikan sendi solder yang andal.
Mengidentifikasi secara otomatis:
Setelah proses reflow, perakitan PCB secara otomatis diperiksa menggunakan berbagai teknik, seperti inspeksi optik, inspeksi sinar-X, atau inspeksi optik otomatis (AOI).
Pemeriksaan ini membantu mengidentifikasi dan memperbaiki masalah seperti cacat pengelasan, kesalahan keselarasan komponen atau komponen yang hilang.
Pengujian & Kontrol Kualitas:
Pengujian komprehensif, termasuk pengujian fungsional, listrik, dan lingkungan, dilakukan untuk memastikan bahwa perakitan PCB memenuhi spesifikasi dan standar kinerja yang diperlukan.
Menerapkan langkah-langkah kontrol kualitas, seperti kontrol proses statistik dan analisis kegagalan, untuk menjaga standar manufaktur yang tinggi dan keandalan produk.
Keuntungan dariSMT PCBpemasangan:
Densitas Komponen yang Lebih Tinggi: Komponen SMT lebih kecil dan dapat ditempatkan lebih dekat, menghasilkan desain PCB yang lebih kompak dan lebih kecil.
Keandalan yang lebih baik: Gabungan solder SMT lebih tahan terhadap getaran, kejut dan siklus termal daripada koneksi lubang.
Manufaktur otomatis: Proses perakitan SMT dapat sangat otomatis, meningkatkan efisiensi produksi dan mengurangi tenaga kerja manual.
Efektivitas biaya: perakitan SMT dapat lebih hemat biaya, terutama untuk produksi volume tinggi, karena biaya bahan dan tenaga kerja yang berkurang.
SMT PCBaplikasi perakitan:
Elektronik Konsumen: Smartphone, Tablet, Laptop, dan Perangkat Portable Lainnya
Elektronika industri: sistem kontrol, peralatan otomatisasi dan peralatan elektronik tenaga
Elektronik otomotif: unit kontrol mesin, sistem infotainment dan keamanan
Aerospace dan pertahanan: avionika, sistem satelit dan peralatan militer
Perangkat medis: peralatan diagnostik, perangkat implan dan solusi perawatan kesehatan portabel
SMT PCBperakitan adalah teknologi dasar yang digunakan untuk memproduksi perangkat elektronik yang kompak, andal, dan hemat biaya di berbagai industri.

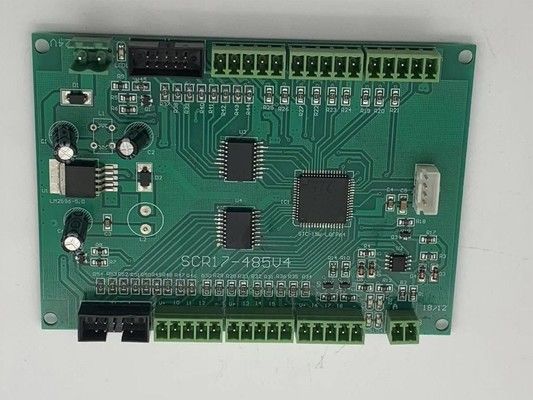

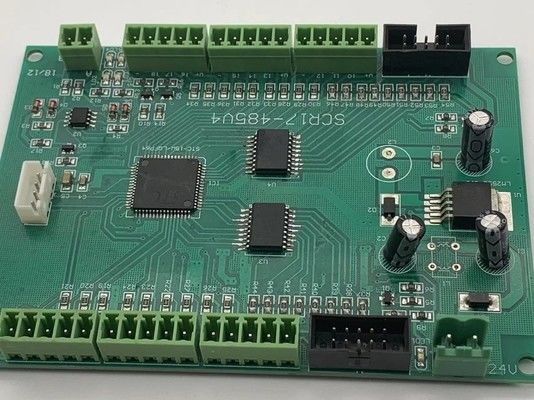

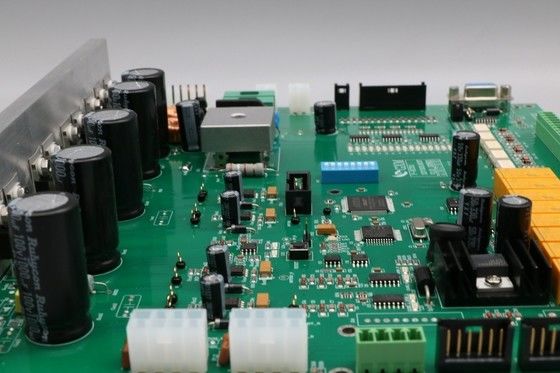

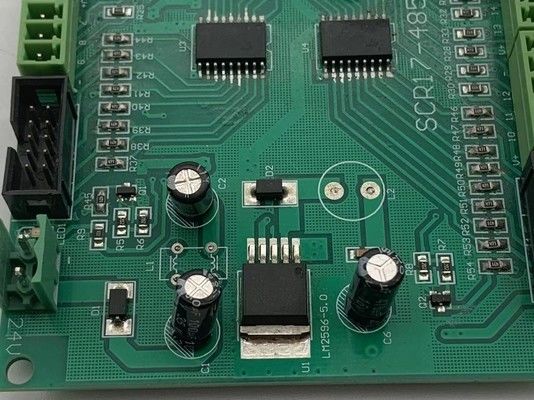

Gambar PCBA
