30L FR4 SMT PCB Majelis 7.0mm Tebal Memimpin Gratis HASL 94v0 Standar

30L FR4 SMT PCB Majelis 7.0mm Tebal Memimpin Gratis HASL 94v0 Standar

Nama merek: KAZ
Nomor Model: KAZA-100
MOQ: 1 unit
Ketentuan Pembayaran: T / T, Serikat Barat, MoneyGram, L / C, D / A
Kemampuan Penyediaan: 2000 m2 / Bulan
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
UL&ROHS
Jumlah Lapisan:
2 `30 Lapisan
Ukuran papan maks:
600 mm x 1200 mm
Bahan Dasar untuk PCB:
FR4, CEM-1, TACONIC, Aluminium, Bahan Tg Tinggi, ROGERS Frekuensi Tinggi, TEFLON, ARLON, Bahan Bebas
Rentang Selesai Baords Tebal:
0,21-7,0mm
Lebar garis minimum:
3mil (0,075mm)
Spasi Baris Minimum:
3mil (0,075mm)
Diameter Lubang Minimum:
0,10 mm
Pengujian Elektronik:
100% E-Testing (High Voltage Testing); 100% E-Testing (Pengujian Tegangan Tinggi);
Kemasan rincian:
Paket Vakum
Menyediakan kemampuan:
2000 m2 / Bulan
Menyoroti:

30L FR4 SMT PCB Perakitan

,

Perakitan PCB SMT Ketebalan 7.0mm

,

Papan Prototipe HASL Pcb Gratis Timbal

Deskripsi Produk

Produsen fabrikasi PCB ultrafast, menawarkan manufaktur PCB satu atap, perakitan PCB, stensil SMT, perakitan smt PCB murah dan berkualitas baik





1. Fitur





1. Layanan OEM Satu Atap, pembuatan PCBDibuat di Shenzhen Cina

2. Diproduksi oleh File Gerber dan Daftar BOM dari Pelanggan

3. Bahan FR4, Memenuhi standar 94V0

4. Dukungan teknologi SMT, DIP

5. HASL Bebas Timbal, Perlindungan Lingkungan

6. Sesuai UL, CE, ROHS

7. Pengiriman Melalui DHL, UPS, TNT, EMS atau kebutuhan Pelanggan



2. PCB Kemampuan teknis





SMT Akurasi posisi: 20 um
Ukuran komponen: 0,4 × 0,2 mm (01005) —130 × 79 mm, Flip-CHIP, QFP, BGA, POP
Maks.tinggi komponen:: 25mm
Maks.Ukuran PCB: 680 × 500mm
min.Ukuran PCB: tidak terbatas
Ketebalan PCB: 0,3 hingga 6mm
Berat PCB: 3 KG
Solder Gelombang Maks.Lebar PCB: 450mm
min.Lebar PCB: tidak terbatas
Tinggi komponen: Top 120mm/Bot 15mm
Solder Keringat Jenis logam: bagian, keseluruhan, tatahan, samping
Bahan logam: Tembaga, Aluminium
Permukaan Selesai: pelapisan Au, pelapisan sliver, pelapisan Sn
Tingkat kandung kemih udara: kurang dari 20%
Tekan-pas Rentang tekan: 0-50KN
Maks.Ukuran PCB: 800X600mm
Pengujian TIK, Probe terbang, burn-in, uji fungsi, bersepeda suhu





3.Proses Pembuatan PCB



  1. 1.1 Langkah 1 – Desain.
  2. 1.2 Langkah 2 – Mencetak Desain.
  3. 1.3 Langkah 3 – Membuat Substrat.
  4. 1.4 Langkah 4 – Mencetak Lapisan Dalam.
  5. 1.5 Langkah 5 – Sinar Ultraviolet.
  6. 1.6 Langkah 6 – Menghapus Tembaga yang Tidak Diinginkan.
  7. 1.7 Langkah 7 – Inspeksi.
  8. 1.8 Langkah 8 – Laminating Layers.



4. Proses Fabrikasi PCB



  • Pencitraan tata letak yang diinginkan pada laminasi berlapis tembaga
  • Menggores atau menghilangkan kelebihan tembaga dari lapisan dalam untuk mengungkapkan jejak dan bantalan
  • Membuat susunan lapisan PCB dengan melaminasi (memanaskan dan menekan) bahan papan pada suhu tinggi
  • Lubang pengeboran untuk lubang pemasangan, melalui pin lubang dan vias
  • Menggores atau menghilangkan kelebihan tembaga dari lapisan permukaan untuk mengungkapkan jejak dan bantalan
  • Plating lubang pin dan melalui lubang
  • Menambahkan lapisan pelindung ke permukaan atau masking solder
  • Referensi pencetakan sablon dan indikator polaritas, logo atau tanda lain di permukaan
  • Secara opsional, pelapis dapat ditambahkan ke area permukaan tembaga

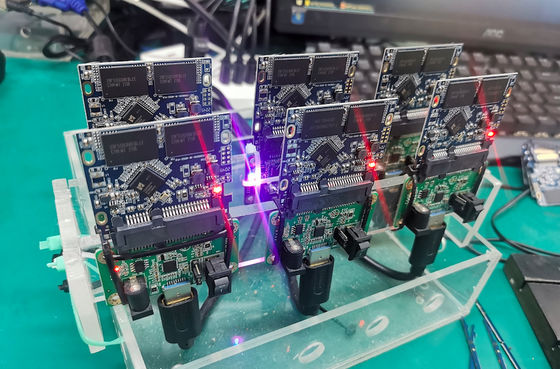

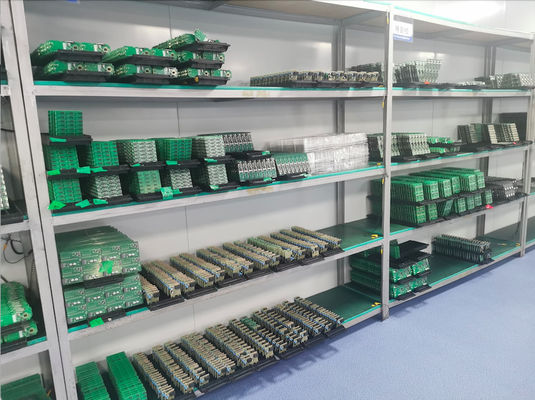

5. Gambar PCB



30L FR4 SMT PCB Majelis 7.0mm Tebal Memimpin Gratis HASL 94v0 Standar 030L FR4 SMT PCB Majelis 7.0mm Tebal Memimpin Gratis HASL 94v0 Standar 1
