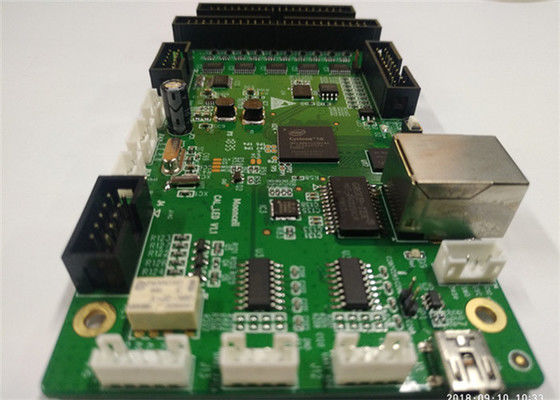

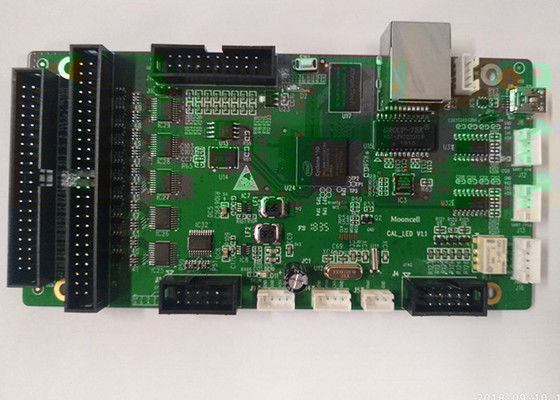

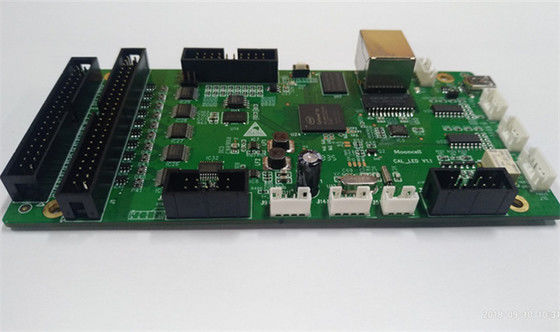

BOM Komponen Multilayer Custom Lead Free 2oz PCB Perhimpunan shenzhen Printed Circuit Board,Support smt Perhimpunan PCB Custom

BOM Komponen Multilayer Custom Lead Free 2oz PCB perakitan shenzhen Papan sirkuit cetak,Support smt

Fitur

1. Layanan One Stop OEM: Dibuat di Shenzhen Cina
2. Diproduksi oleh Gerber File dan Bom LIst yang ditawarkan oleh pelanggan
3. SMT, DIP Teknologi Dukungan
4. Bahan FR4 Memenuhi Standar 94v0
5. UL,CE,ROHS sesuai
6. Standard Lead Time: 4-5 hari untuk 2L; 5-7 untuk 4L. Layanan dipercepat tersedia

Spesifikasi:

Apa yang KAZ Circuit dapat lakukan untuk Anda:

1. Produksi PCB (prototype, kecil hingga menengah, produksi massal)
2. Sumber Komponen
3. PCB Assembly/SMT/DIP

Untuk mendapatkan kutipan lengkap PCB / PCBA, tolong berikan informasi sebagai berikut:

1. File Gerber, dengan spesifikasi rinci PCB
2. Daftar BOM (Lebih baik dengan Excel fomart)
3. Foto PCBA (Jika Anda telah melakukan PCBA ini sebelumnya)

Informasi Perusahaan:

KAZ Circuit adalah produsen PCB profesional dari Cina sejak tahun 2007, juga menyediakan layanan perakitan PCB untuk pelanggan kami. Sekarang dengan sekitar 300 karyawan. Bersertifikat dengan ISO9001, TS16949, UL, RoHS.Kami yakin untuk menyediakan Anda produk berkualitas dengan harga yang diarahkan pabrik dalam waktu pengiriman tercepat!

Kapasitas Produsen:

Proses perakitan PCB yang disesuaikan

Desain dan Pabrik PCB:

Bekerja sama dengan insinyur desain PCB untuk membuat skema dan tata letak untuk PCB kustom.

Desain PCB lengkap, termasuk penempatan komponen, jalur jejak, dan persyaratan khusus.

Kirimkan file desain ke produsen PCB untuk pembuatan.

Dapatkan PCB telanjang dari pabrikan dan periksa apakah ada cacat.

Pembelian komponen:

Tentukan komponen elektronik yang dibutuhkan seperti IC, resistor, kapasitor, dan konektor.

Belilah komponen yang diperlukan dari distributor resmi atau langsung dari produsen.

Memastikan komponen kompatibel dengan desain PCB dan memenuhi spesifikasi proyek.

Pengumpulan PCB:

Siapkan PCB untuk perakitan dengan membersihkan permukaannya dan menerapkan pasta solder pada bantalan komponen.

Gunakan mesin pick dan tempat otomatis untuk menempatkan komponen dengan akurat pada PCB.

Mengirim kembali pasta solder ke lingkungan yang terkontrol, seperti oven aliran kembali, menciptakan koneksi komponen.

Melakukan inspeksi visual dan listrik dari PCB yang dirakit untuk memastikan penempatan komponen dan sendi solder yang tepat.

Proses perakitan khusus (jika diperlukan):

Tergantung pada desain dan aplikasi PCB, proses perakitan tambahan mungkin diperlukan, seperti:

Masukkan komponen melalui lubang dan pengelasan

Koneksi komponen Ball Grid Array (BGA) atau Chip Scale Package (CSP)

Lapisan konformal atau potting untuk perlindungan lingkungan

Pemasangan komponen sink panas atau manajemen panas

Pengujian dan Penjaminan Mutu:

Melakukan berbagai tes untuk memverifikasi fungsionalitas dan keandalan PCB kustom seperti:

Pengujian listrik (misalnya pengukuran kontinuitas, resistensi, tegangan dan arus)

Pengujian fungsional untuk memastikan PCB memenuhi spesifikasi desain

Pengujian lingkungan (misalnya suhu, kelembaban, getaran) (jika diperlukan)

Dokumen hasil pengujian dan masalah yang terjadi selama perakitan.

Pengumpulan akhir dan kemasan:

Mengintegrasikan PCB khusus ke dalam produk atau sistem akhir (jika berlaku).

Paket PCB atau perakitan lengkap untuk pengiriman dan pengiriman yang aman kepada pelanggan.

Berikan semua dokumentasi yang diperlukan seperti instruksi perakitan, skematik, dan laporan uji.

Sepanjang proses perakitan PCB kustom, produsen harus mempertahankan prosedur kontrol kualitas yang ketat, mematuhi standar industri, dan memastikan pelacakan semua komponen dan proses.
