Perakitan Papan Sirkuit Elektronik dengan perakitan sakelar sakelar manufaktur kontrak

Pemasangan papan sirkuit elektronik dengan kontrak manufaktur switch PCB



Fitur PCBA saklar


• Bahan: FR4 Tg180, 6 lapis
• Minimal jejak/ruang: 0,1 mm
• Buta dan terkubur melalui dan melalui di pad
• Bahan: FR4, Tg tinggi
• Sesuai dengan Directive RoHS
• Ketebalan papan: 0,4-5,0 mm +/-10%
• Jumlah lapisan: 1-22 lapisan
• Berat tembaga: 0.5-5oz
• Min ujung sisi lubang: 8 mils
• Pengeboran laser: 4 mils
• Lebar jejak min/ruang: 4/4 mil (produksi), 3/3 mil (run sampel)
• Topeng solder: hijau, biru, putih, hitam, biru dan kuning
• Legenda: putih, hitam dan kuning
• Dimensi maksimum papan: 18 * 2 inci
• Pilihan jenis finishing: emas, perak, timah, emas keras, HASL, LF HASL
• Standar inspeksi: ipc-A-600H/IPC-6012B, kelas 2/3
• Tes elektronik: 100%
• Laporan: inspeksi akhir, uji E, uji kemampuan pengelasan, bagian mikro
• Sertifikasi: UL, SGS, RoHS Directive-compliant, ISO 9001:2008, ISO/TS16949:2009



Pindah PCBAkemampuan





Pemasangan papan sirkuit elektronikadalah proses manufaktur perakitan dan menghubungkan komponen elektronik pada papan sirkuit cetak (PCB) untuk menciptakan perangkat elektronik fungsional.

Langkah-langkah utama dalam proses perakitan papan sirkuit elektronik adalah:

Produksi PCB:
PCB diproduksi dengan melapisi dan mengukir jejak tembaga pada substrat yang tidak konduktif seperti serat kaca atau bahan dielektrik lainnya.
Desain PCB, termasuk jejak tembaga, penempatan komponen, dan fitur lainnya, sering dibuat menggunakan perangkat lunak desain dibantu komputer (CAD).

Pembelian komponen:
Komponen elektronik yang diperlukan, seperti resistor, kapasitor, sirkuit terintegrasi (IC), dan konektor, diperoleh dari pemasok.
Pilih komponen dengan hati-hati berdasarkan karakteristik listrik, ukuran fisik, dan kompatibilitas dengan desain PCB.

Penempatan elemen:
Komponen elektronik ditempatkan pada PCB menggunakan teknik manual atau otomatis seperti mesin pick and place.
Penempatan komponen dipandu oleh desain PCB untuk memastikan orientasi dan keselarasan yang benar pada papan.

Pemanasan:
Komponen-komponen yang diikat ke PCB dan terhubung secara listrik melalui proses pengelasan.
Hal ini dapat dilakukan dengan menggunakan berbagai metode, seperti pengelasan gelombang, pengelasan aliran kembali, atau pengelasan selektif.
Solder membentuk sambungan listrik dan mekanik antara komponen kabel dan bantalan tembaga PCB.

Pemeriksaan dan pengujian:
PCB yang dirakit melalui pemeriksaan visual dan berbagai prosedur pengujian untuk memastikan kualitas dan fungsi sirkuit.
Uji ini dapat mencakup uji listrik, uji fungsional, uji lingkungan dan uji keandalan.
Setiap cacat atau masalah yang ditemukan selama fase inspeksi dan pengujian akan ditangani sebelum perakitan akhir.

Pembersihan dan lapisan konformal:
Setelah proses pengelasan, PCB dapat dibersihkan untuk menghilangkan sisa aliran atau kontaminan.
Tergantung pada aplikasi, lapisan yang sesuai dapat diterapkan pada PCB untuk memberikan perlindungan lingkungan dan meningkatkan keandalan.

Pengumpulan akhir dan kemasan:
PCB yang diuji dan diperiksa dapat diintegrasikan ke dalam sistem atau kandang yang lebih besar, seperti sasis, casing atau komponen mekanis lainnya.
Produk yang dirakit kemudian dikemas dan disiapkan untuk pengiriman atau distribusi lebih lanjut.

Pemasangan papan sirkuit elektronikmerupakan proses penting dalam pembuatan perangkat elektronik, memastikan pengoperasian produk akhir yang dapat diandalkan dan efisien.langkah-langkah manufaktur presisi dan kontrol kualitas untuk menyediakan sistem elektronik berkualitas tinggi.

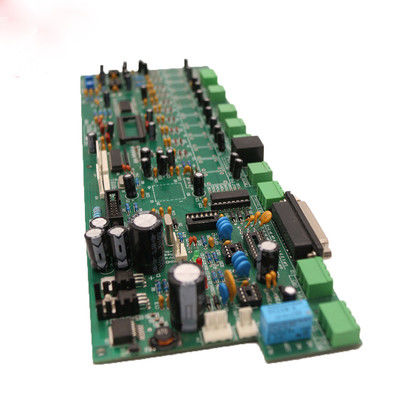

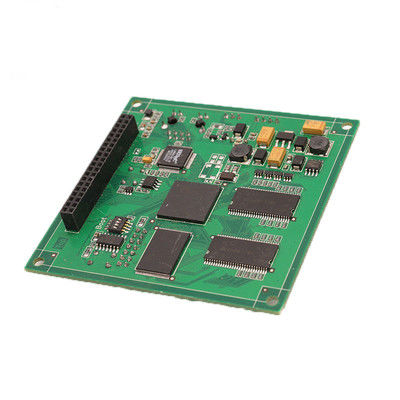

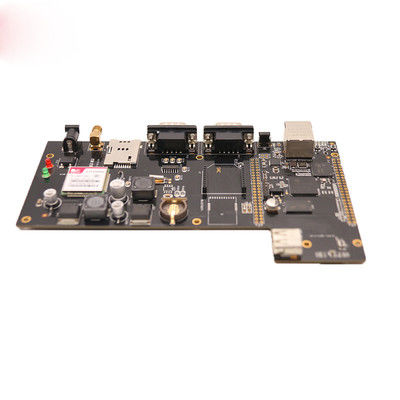

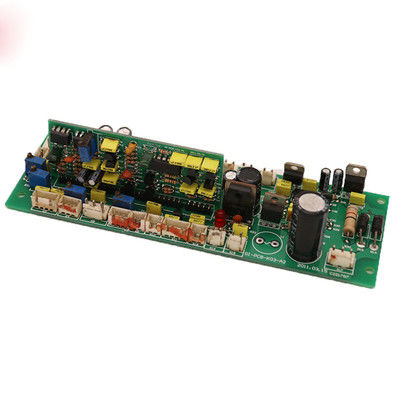

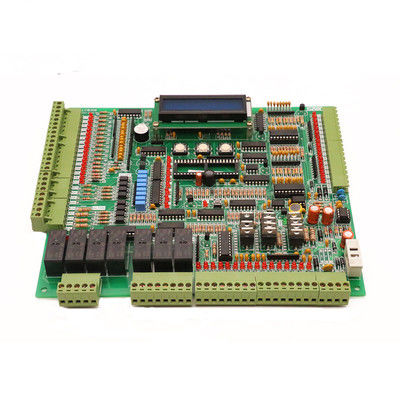

Pergantian PCBA Gambar
