2-22 Lapisan FR4 Hijau Soldermask Putih Silkscreen Elektronik Printed Circuit Board Assembly

2-22 Lapisan FR4 Hijau Soldermask Putih Silkscreen Elektronik Printed Circuit Board Assembly

Nama merek: KAZpcb
Nomor Model: PCB-B-039
MOQ: 1
harga: 0.1-3usd/pc
Ketentuan Pembayaran: Paypal /, T / T, Western Union
Kemampuan Penyediaan: 10000-20000 meter persegi per bulan
Informasi Rinci
Tempat asal:
CN
Sertifikasi:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | ROHS
Bahan papan:
FR4
Pengolahan Permukaan:
ENIG/HASL
Ketebalan papan:
1,6mm
Ketebalan Tembaga:
1-12OZ
Topeng solder:
Hitam
Layar sutra:
putih
Kemasan rincian:
Vacuum packing
Menyediakan kemampuan:
10000-20000 meter persegi per bulan
Menyoroti:

perakitan PCB elektronik

,

prototipe pcb perakitan

Deskripsi Produk

2-22 Lapisan FR4 Hijau Soldermask Putih Silkscreen Elektronik Printed Circuit Board Assembly


Pengenalan FR4 Green soldermask White Silkscreen PCB Assembly dengan ENIG/OSP/ Gold Finger

Kategori PCBA
Lapisan 2-22L
Jangkauan Sirkuit Maksimal 1 2 sisi 600 x 1000mm, Multilayer 600 x 600mm
Ketebalan Max Tembaga 12OZ
Jangkauan garis Min 3.54mil
Uji papan kosong Probe Terbang
Kapasitas Vias Plugging 0.2-0.8mm
Topeng Solder Biru, putih, merah, hijau



Pengantar singkat tentangShenzhen KAZ Circuit Co., Ltd.
Pengantar singkat
As produsen PCB dan PCBA yang dibuat khusus,KAZ Circuit Co., Ltd memproduksi presisi tinggi single, double-sided, multilayer printed circuit board dan logam substrat papan sirkuit.
Kami memproduksi produk PCB tergantung pada apa yang Anda butuhkan dan file Gerber yang Anda tawarkan.


Kapasitas Produsen:



Kapasitas Double Sided: 12000 m2 / bulan
Multilayer: 8000m2 / bulan
Lebar/Jarak Jalur Min 4/4 mil (1mil = 0,0254mm)
Ketebalan papan 0.3~4.0mm
Lapisan 1 ~ 20 lapisan
Bahan FR-4, Aluminium, PI
Ketebalan Tembaga 0.5 ~ 4oz
Bahan Tg Tg140~Tg170
Ukuran PCB maksimal 600*1200mm
Ukuran Lubang Min 0.2mm (+/- 0,025)
Pengolahan Permukaan HASL, ENIG, OSP




Layanan yang kami tawarkan:



Lapisan

Waktu Pelaksanaan

(Layanan dipercepat)

Waktu Pelaksanaan

(Contoh)

2L 24 jam 3-4 hari
4L 36 jam 5-7 hari
6L 72 jam 8-10 hari



Catatan

Lubang bor minimal: 0,2 mm
Min Lubang Laser: 0,1mm
Lebar jalur minimal/ruang: 4/4mil



Aplikasi

Kontrol Industri, Komunikasi, Keamanan, Pencahayaan LED, Produk Digital, Cerdas dll.



Proyek

HDIPapan,Jari Emas,Frekuensi TinggiPapan,Buta / dikuburPapan multilayer, SMT/DIP ect.




Pelanggan yang kita bangun hubungan bisnis dengan:

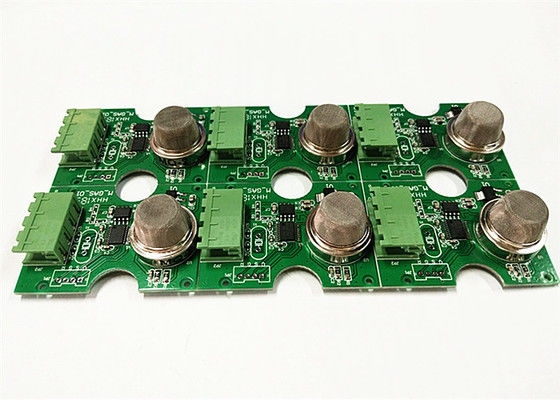

2-22 Lapisan FR4 Hijau Soldermask Putih Silkscreen Elektronik Printed Circuit Board Assembly 0



    Pemasangan papan sirkuit elektronikadalah proses manufaktur perakitan dan menghubungkan komponen elektronik pada papan sirkuit cetak (PCB) untuk menciptakan perangkat elektronik fungsional.

Langkah-langkah utama dalam proses perakitan papan sirkuit elektronik adalah:



Produksi PCB:
PCB diproduksi dengan melapisi dan mengukir jejak tembaga pada substrat yang tidak konduktif seperti serat kaca atau bahan dielektrik lainnya.
Desain PCB, termasuk jejak tembaga, penempatan komponen, dan fitur lainnya, sering dibuat menggunakan perangkat lunak desain dibantu komputer (CAD).

Pembelian komponen:
Komponen elektronik yang diperlukan, seperti resistor, kapasitor, sirkuit terintegrasi (IC), dan konektor, diperoleh dari pemasok.
Pilih komponen dengan hati-hati berdasarkan karakteristik listrik, ukuran fisik, dan kompatibilitas dengan desain PCB.

Penempatan elemen:
Komponen elektronik ditempatkan pada PCB menggunakan teknik manual atau otomatis seperti mesin pick and place.
Penempatan komponen dipandu oleh desain PCB untuk memastikan orientasi dan keselarasan yang benar pada papan.

Pemanasan:
Komponen-komponen yang diikat ke PCB dan terhubung secara listrik melalui proses pengelasan.
Hal ini dapat dilakukan dengan menggunakan berbagai metode, seperti pengelasan gelombang, pengelasan aliran kembali, atau pengelasan selektif.
Solder membentuk sambungan listrik dan mekanik antara komponen kabel dan bantalan tembaga PCB.

Pemeriksaan dan pengujian:
PCB yang dirakit melalui pemeriksaan visual dan berbagai prosedur pengujian untuk memastikan kualitas dan fungsi sirkuit.
Uji ini dapat mencakup uji listrik, uji fungsional, uji lingkungan dan uji keandalan.
Setiap cacat atau masalah yang ditemukan selama fase inspeksi dan pengujian akan ditangani sebelum perakitan akhir.

Pembersihan dan lapisan konformal:
Setelah proses pengelasan, PCB dapat dibersihkan untuk menghilangkan sisa aliran atau kontaminan.
Tergantung pada aplikasi, lapisan yang sesuai dapat diterapkan pada PCB untuk memberikan perlindungan lingkungan dan meningkatkan keandalan.

Pengumpulan akhir dan kemasan:
PCB yang diuji dan diperiksa dapat diintegrasikan ke dalam sistem atau kandang yang lebih besar, seperti sasis, casing atau komponen mekanis lainnya.
Produk yang dirakit kemudian dikemas dan disiapkan untuk pengiriman atau distribusi lebih lanjut.

Pemasangan papan sirkuit elektronikmerupakan proses penting dalam pembuatan perangkat elektronik, memastikan pengoperasian produk akhir yang dapat diandalkan dan efisien.langkah-langkah manufaktur presisi dan kontrol kualitas untuk menyediakan sistem elektronik berkualitas tinggi.


Lebih banyak gambar FR4 Green soldermask White Silkscreen PCB Assembly dengan ENIG/OSP/ Gold Finger

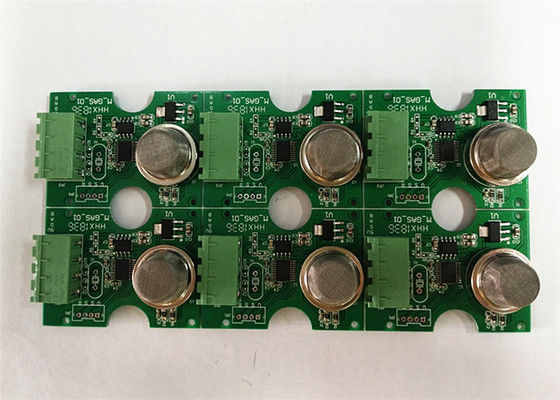

2-22 Lapisan FR4 Hijau Soldermask Putih Silkscreen Elektronik Printed Circuit Board Assembly 1

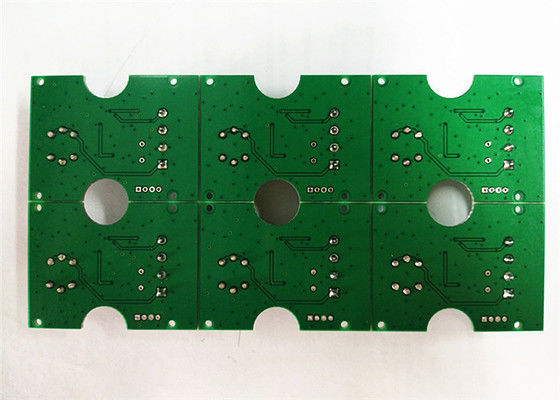

2-22 Lapisan FR4 Hijau Soldermask Putih Silkscreen Elektronik Printed Circuit Board Assembly 2

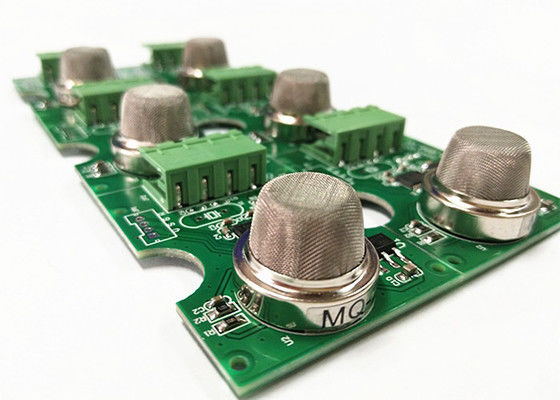

2-22 Lapisan FR4 Hijau Soldermask Putih Silkscreen Elektronik Printed Circuit Board Assembly 3

2-22 Lapisan FR4 Hijau Soldermask Putih Silkscreen Elektronik Printed Circuit Board Assembly 4


Bolehkah saya tahu apakah ada proyek yang membutuhkan produk pcb atau pcba yang bisa kami bantu kutip?
