| Nama merek: | KAZ |
| Nomor Model: | KAZA-007 |
| MOQ: | 1 unit |
| Ketentuan Pembayaran: | T / T, Western Union, MoneyGram, L / C, D / A |
| Kemampuan Penyediaan: | 2000 m2 / Bulan |
12+6pin SSD HDD ke SATA 22Pin Hard Disk Cartridge Drive PCBA
1.Fitur dariKartrid Penggerak PCBA
• Bahan: FR4 Tg180, 6 lapis
• Jejak/spasi minimum: 0,1 mm
• Buta dan kubur via dan via di pad
Bahan: FR4, Tg tinggi
Sesuai dengan RoHS Directive
Ketebalan papan: 0,4-5,0 mm +/-10%
Jumlah lapisan: 1-22 lapisan
Berat tembaga: 0,5-5oz
Sisi lubang akhir minimum: 8 mil
Bor laser: 4 juta
Min jejak lebar/ruang: 4/4 mil (produksi), 3/3 mil (sample run)
Topeng solder: hijau, biru, putih, hitam, biru dan kuning
Legenda: putih, hitam dan kuning
Dimensi papan maks: 18*2 inci
Pilihan jenis akhir: emas, perak, timah, emas keras, HASL, LF HASL
Standar pemeriksaan: ipc-A-600H/IPC-6012B, kelas 2/3
Tes elektronik: 100%
Laporan: pemeriksaan akhir, uji-E, uji kemampuan solder, bagian mikro
Sertifikasi: UL, SGS, RoHS Directive-compliant, ISO 9001:2008, ISO/TS16949:2009
2.Kartrid Penggerak PCBAkemampuan
| TPS | Akurasi posisi: 20 um |
| Ukuran komponen: 0,4×0,2mm(01005) —130×79mm,Flip-CHIP,QFP,BGA,POP | |
| Maks.tinggi komponen::25mm | |
| Maks.Ukuran PCB: 680 × 500mm | |
| Min.Ukuran PCB: tidak terbatas | |
| Ketebalan PCB: 0,3 hingga 6mm | |
| Berat PCB: 3KG | |
| Gelombang-Solder | Maks.Lebar PCB: 450mm |
| Min.Lebar PCB: tidak terbatas | |
| Tinggi komponen: Top 120mm/Bot 15mm | |
| Keringat-Solder | Jenis logam: bagian, utuh, inlay, sidestep |
| Bahan logam: Tembaga, Aluminium | |
| Permukaan Akhir: pelapisan Au, pelapisan sliver, pelapisan Sn | |
| Tingkat kandung kemih udara: kurang dari 20% | |
| Tekan-pas | Rentang tekan: 0-50KN |
| Maks.Ukuran PCB: 800X600mm | |
| Pengujian | ICT, Probe flying, burn-in, uji fungsi, siklus suhu |

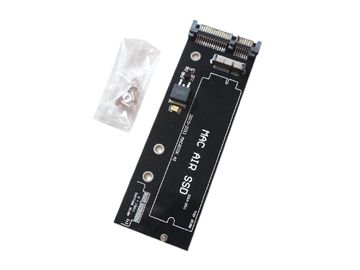

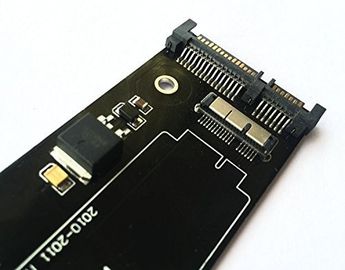

2.Kartrid Penggerak PCBAFoto-foto
