Papan Sirkuit Cetak Elektronik
Created with Pixso.

Pemasangan emas produsen PCB Papan sirkuit cetak elektronik

Pemasangan emas produsen PCB Papan sirkuit cetak elektronik

Nama merek: KAZ
Nomor Model: KAZA-B-045
MOQ: 1 Unit
harga: 0.1-20 USD / Unit
Ketentuan Pembayaran: T/T, Western Union, MoneyGram, L/C, D/A
Kemampuan Penyediaan: 2000 m2 / Month
Informasi Rinci
Place of Origin:
China
Sertifikasi:
UL&ROHS
Jumlah Lapisan:
2 ` 30 Lapisan
Ukuran papan maks:
600 mm x 1200 mm
Bahan Dasar untuk PCB:
FR4, CEM-1, TACONIC, Aluminium, Bahan Tg Tinggi, ROGERS Frekuensi Tinggi, TEFLON, ARLON, Bahan Bebas
Rang Ketebalan Baord Selesai:
0,21-7,0mm
Lebar garis minimum:
3mil (0,075mm)
Ruang Baris Minimal:
3mil (0,075mm)
Diameter Lubang Minimal:
0,10 mm
Pengobatan Akhir:
HASL (Tin-Lead Free), ENIG (Immersion Gold), Immersion Silver , Gold Plating (Flash Gold), OSP, dll.
Ketebalan Tembaga:
0,5-14oz (18-490um)
Pengujian-E:
100% E-Testing (Pengujian Tegangan Tinggi); Pengujian Probe Terbang
Packaging Details:
vacuum package
Supply Ability:
2000 m2 / Month
Menyoroti:

electronics circuit board

,

flex pcb prototype

Deskripsi Produk

Plating Emas Permukaan Finishing Elektronik Papan perakitan Multilayer Circuit Board





Fitur Papan Sirkuit



1. One Stop OEM Service, Dibuat di Shenzhen China

2. Diproduksi oleh Gerber File dan BOM Daftar dari Pelanggan

3. Bahan FR4, Memenuhi standar 94V0

4. SMT, DIP teknologi dukungan

5. HASL Bebas Timah, Perlindungan Lingkungan

6. UL, CE, RoHS sesuai

7Pengiriman Dengan DHL, UPS, TNT, EMS atau kebutuhan pelanggan







Papan sirkuitKemampuan teknis



SMT Keakuratan posisi: 20 um
Ukuran komponen:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP
Tinggi komponen maksimum::25mm
Ukuran PCB maksimal:680×500mm
Ukuran PCB minimal: tidak terbatas
Ketebalan PCB:0.3 sampai 6mm
Berat PCB:3kg
Wave-Solder Lebar maksimum PCB:450mm
Min. lebar PCB: tidak terbatas
Tinggi komponen:atas 120mm/bot 15mm
Pengganti Keringat Jenis logam: bagian, utuh, inlay, sidestep
Bahan logam: Tembaga, Aluminium
Penutup permukaan: plating Au, plating sliver, plating Sn
Tingkat kandung kemih udara:kurang dari 20%
Press-fit Rentang tekan: 0-50KN
Ukuran PCB maksimal: 800X600mm
Pengujian TIK,Pelayaran probe,burn-in,tes fungsi,siklus suhu





    Papan sirkuit cetak (PCB) merupakan komponen dasar peralatan elektronik dan merupakan dasar fisik yang menghubungkan dan mendukung berbagai komponen elektronik.Ini memainkan peran penting dalam fungsionalitas dan keandalan sistem elektronik.



Aspek utama dari papan sirkuit cetak elektronik meliputi:



Lapisan dan komposisi:
PCB biasanya terdiri dari beberapa lapisan, dengan yang paling umum adalah desain 2 atau 4 lapisan.
Lapisan ini terbuat dari tembaga yang berfungsi sebagai jalur konduktif dan substrat nonkonduktif seperti serat kaca (FR-4) atau bahan khusus lainnya.
Lapisan lain dapat mencakup pesawat daya dan darat untuk distribusi daya dan pengurangan kebisingan.


Interkoneksi dan jejak:
Lapisan tembaga diukir untuk membentuk jejak konduktif yang berfungsi sebagai jalur untuk sinyal listrik dan daya.
Vias adalah lubang yang dilapisi yang menghubungkan jejak antara lapisan yang berbeda, memungkinkan interkoneksi multi-lapisan.
Lebar jejak, jarak, dan pola routing dirancang untuk mengoptimalkan integritas sinyal, impedansi, dan kinerja listrik secara keseluruhan.


komponen elektronik:
Komponen elektronik, seperti sirkuit terintegrasi, resistor, kapasitor, dan konektor, dipasang dan dilas ke PCB.
Penempatan dan rute komponen ini sangat penting untuk memastikan kinerja, pendinginan, dan fungsionalitas sistem secara keseluruhan yang optimal.



Teknologi pembuatan PCB:
Proses manufaktur PCB biasanya melibatkan langkah-langkah seperti laminasi, pengeboran, plating tembaga, etching dan aplikasi topeng solder.
Teknologi canggih seperti pengeboran laser, plating canggih, dan ko-laminasi multi-lapisan digunakan dalam desain PCB khusus.


PCB perakitan & pengelasan:
Komponen elektronik ditempatkan dan dilas pada PCB secara manual atau otomatis menggunakan teknik seperti pengelasan lubang atau pengelasan permukaan.
Pengelasan reflow dan pengelasan gelombang adalah proses otomatis umum untuk menghubungkan komponen.


Pengujian & Kontrol Kualitas:
PCB menjalani berbagai proses pengujian dan inspeksi seperti inspeksi visual, pengujian listrik, dan pengujian fungsional untuk memastikan keandalan dan kinerjanya.
Langkah-langkah pengendalian kualitas, seperti inspeksi dalam proses dan praktik desain untuk manufaktur (DFM), membantu menjaga standar tinggi dalam produksi PCB.


PCB elektronikdigunakan dalam berbagai aplikasi, termasuk elektronik konsumen, peralatan industri, sistem otomotif, perangkat medis, peralatan aerospace dan telekomunikasi, dan banyak lagi.Kemajuan terus menerus dalam teknologi PCB, seperti pengembangan PCB interkoneksi kepadatan tinggi (HDI) dan PCB fleksibel, telah memungkinkan pembuatan perangkat elektronik yang lebih kecil, lebih kuat, dan lebih hemat energi.





Gambar papan sirkuit

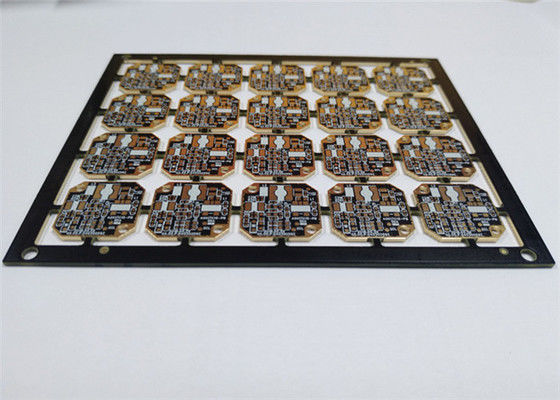

Pemasangan emas produsen PCB Papan sirkuit cetak elektronik 0

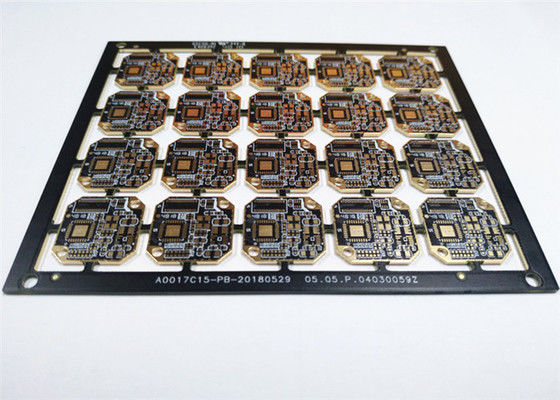

Pemasangan emas produsen PCB Papan sirkuit cetak elektronik 1

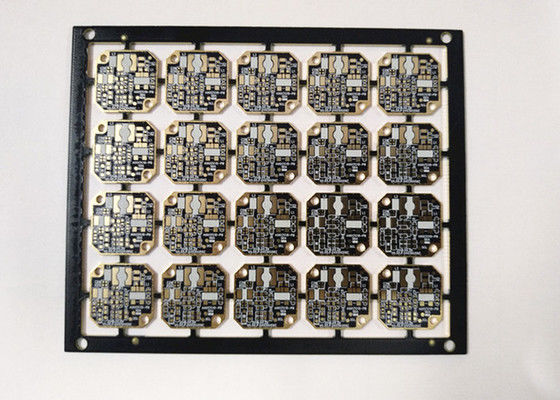

Pemasangan emas produsen PCB Papan sirkuit cetak elektronik 2
