| Nama merek: | KAZ |
| Nomor Model: | KAZA-B-045 |
| MOQ: | 1 Unit |
| Ketentuan Pembayaran: | Western Union, T/T, L/C, D/P, MoneyGram |
| Kemampuan Penyediaan: | 100000 pieces |
PCB Tembaga Berat Perlengkapan Listrik Papan Sirkuit PCB Layanan perakitan
1. Fitur
1. One Stop OEM Service, Dibuat di Shenzhen China
2. Diproduksi oleh Gerber File dan BOM Daftar dari Pelanggan
3. Bahan FR4, Memenuhi standar 94V0
4. SMT, DIP teknologi dukungan
5. HASL Bebas Timah, Perlindungan Lingkungan
6. UL, CE, RoHS sesuai
7Pengiriman Dengan DHL, UPS, TNT, EMS atau kebutuhan pelanggan
2. PCBKemampuan teknis
| SMT | Keakuratan posisi: 20 um |
| Ukuran komponen:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
| Tinggi komponen maksimum::25mm | |
| Ukuran PCB maksimal:680×500mm | |
| Ukuran PCB minimal: tidak terbatas | |
| Ketebalan PCB:0.3 sampai 6mm | |
| Berat PCB:3kg | |
| Wave-Solder | Lebar maksimum PCB:450mm |
| Min. lebar PCB: tidak terbatas | |
| Tinggi komponen:atas 120mm/bot 15mm | |
| Pengganti Keringat | Jenis logam: bagian, utuh, inlay, sidestep |
| Bahan logam: Tembaga, Aluminium | |
| Penutup permukaan: plating Au, plating sliver, plating Sn | |
| Tingkat kandung kemih udara:kurang dari 20% | |
| Press-fit | Rentang tekan: 0-50KN |
| Ukuran PCB maksimal: 800X600mm | |
| Pengujian | TIK,Pelayaran probe,burn-in,tes fungsi,siklus suhu |
Sertifikasi:
ISO9001 / ISO14001 / ISO45001 (militer) / TS16949 (otomotif) / RoHS / UL
PCB tembaga tebaladalah jenis khusus papan sirkuit cetak yang memiliki lapisan tembaga yang lebih tebal dibandingkan dengan PCB standar.Ketebalan tembaga yang meningkat ini memberikan beberapa keuntungan dan cocok untuk aplikasi khusus.
Fitur utama dariPCB tembaga tebaltermasuk:
Ketebalan tembaga:
Ketebalan lapisan tembaga PCB standar biasanya 1 sampai 2 ons per kaki persegi (oz / ft2), yang setara dengan ketebalan sekitar 35-70 mikron.
PCB tembaga tebalmemiliki lapisan tembaga yang jauh lebih tebal, biasanya 3 oz/sq ft hingga 12 oz/sq ft atau lebih, yang sama dengan ketebalan 105-420 mikron.
Kemampuan penanganan daya:
Peningkatan ketebalan tembaga memungkinkanPCB tembaga tebaluntuk menangani tingkat arus dan daya yang lebih tinggi tanpa penumpukan panas yang berlebihan atau penurunan tegangan.
Hal ini membuat mereka ideal untuk aplikasi yang padat tenaga seperti catu daya, drive motor dan sistem elektronik arus tinggi.
Manajemen termal:
Lapisan tembaga yang lebih tebal bertindak sebagai sumur panas yang efektif, meningkatkan disipasi panas dari komponen pemanas pada PCB.
Kemampuan manajemen termal yang ditingkatkan ini sangat penting untuk desain sirkuit bertenaga tinggi, arus tinggi, atau kepadatan tinggi.
Konduktivitas listrik
Ketebalan tembaga yang meningkat mengurangi ketahanan jejak, meningkatkan kinerja sirkuit secara keseluruhan dan integritas sinyal.
Hal ini bermanfaat untuk aplikasi yang membutuhkan impedansi rendah, sirkuit arus tinggi seperti elektronik daya atau desain digital berkecepatan tinggi.
Kekuatan dan Kekuatan Mekanis:
Karena ketebalan tembaga yang meningkat,PCB tembaga tebalcenderung lebih kuat dan lebih kuat secara mekanis, membuatnya cocok untuk aplikasi dengan persyaratan getaran, pukulan atau tekanan.
Tantangan manufaktur:
MembuatPCB tembaga tebalmembutuhkan proses manufaktur khusus seperti teknik pengeboran canggih, plating yang ditingkatkan, dan metode etching khusus.
Proses manufaktur ini bisa lebih kompleks dan mahal dibandingkan dengan produksi PCB standar.
Aplikasi dariPCB tembaga tebaltermasuk:
Elektronika tenaga, seperti inverter, konverter dan motor drive
Sirkuit arus tinggi, termasuk sistem kontrol dan distribusi industri
Elektronika otomotif termasuk kendaraan listrik dan powertrain hibrida
Aplikasi kedirgantaraan dan pertahanan dengan persyaratan daya dan termal yang ketat
Peralatan telekomunikasi dan jaringan dengan kebutuhan arus dan daya yang tinggi
PCB tembaga tebaldapat digunakan dalam desain dan pengembangan sistem elektronik yang tangguh, andal dan berkinerja tinggi di berbagai industri di mana penanganan daya,manajemen termal dan konduktivitas listrik adalah faktor kunci.

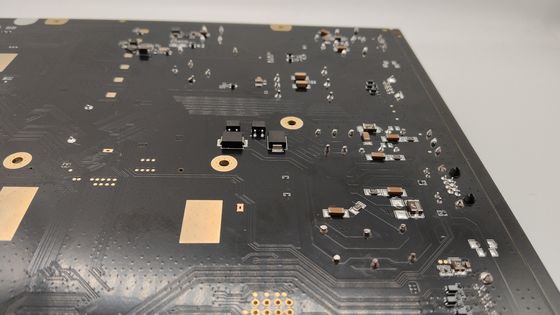

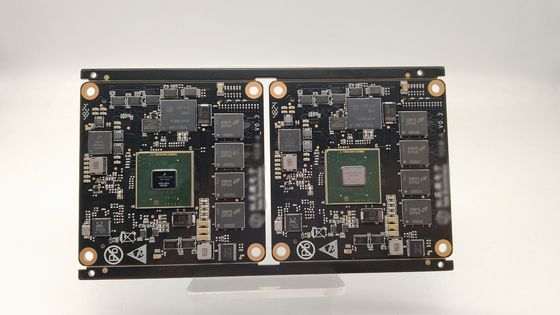

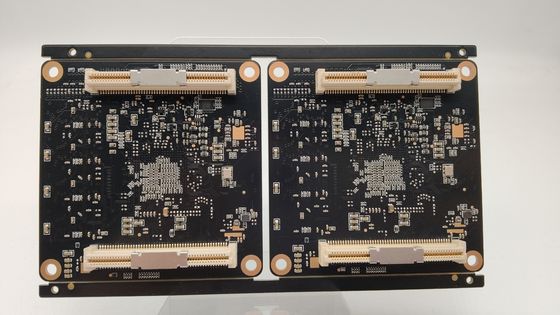

2. Gambar PCB
