Papan PCB multilapis Papan Sirkuit Cetak PCB

Multilayer PCB board PCB Printed Circuit Board

1.Papan sirkuitFitur

1. One Stop OEM Service, Dibuat di Shenzhen China

2. Diproduksi oleh Gerber File dan BOM Daftar dari Pelanggan

3. Bahan FR4, Memenuhi standar 94V0

4. SMT, DIP teknologi dukungan

5. HASL Bebas Timah, Perlindungan Lingkungan

6. UL, CE, RoHS sesuai

7Pengiriman Dengan DHL, UPS, TNT, EMS atau kebutuhan pelanggan

2.Papan sirkuit Kemampuan teknis

PCB multilayer (Printed Circuit Board) adalah jenis papan sirkuit yang terdiri dari beberapa lapisan bahan konduktif yang dipisahkan oleh lapisan isolasi.Hal ini digunakan untuk menyediakan interkoneksi yang kompleks antara komponen elektronik dalam berbagai perangkat elektronik.

Multilayer PCB umumnya digunakan dalam aplikasi di mana tingkat kompleksitas atau kepadatan sirkuit yang tinggi diperlukan.Papan ini dapat menampung jumlah komponen dan koneksi yang lebih besar dibandingkan dengan PCB satu atau dua sisiHal ini membuat mereka cocok untuk perangkat elektronik canggih seperti smartphone, komputer, peralatan jaringan, dan elektronik otomotif.

Konstruksi multilayer PCB melibatkan sandwiching beberapa lapisan dari jejak tembaga dan bahan isolasi bersama-sama.biasanya terbuat dari resin epoksi diperkuat serat kaca (FR-4)Foil tembaga kemudian dilaminasi ke kedua sisi bahan inti, membentuk lapisan konduktif bagian dalam.

Untuk membuat interkoneksi yang diinginkan, lapisan dalam diukir untuk menghilangkan tembaga yang tidak diinginkan dan menciptakan jejak sirkuit.Jejak ini membentuk jalur listrik antara komponen dan biasanya terhubung melalui lubang plated-through (PTH) yang menembus seluruh ketebalan papan.

Lapisan luar multilayer PCB biasanya terbuat dari foil tembaga yang dilaminasi ke permukaan atas dan bawah lapisan dalam.Lapisan luar juga terukir untuk menciptakan jejak sirkuit dan dapat ditutupi dengan topeng solder untuk melindungi tembaga dan memberikan isolasiLangkah terakhir melibatkan penerapan lapisan silkscreen untuk pelabelan dan identifikasi komponen.

Jumlah lapisan dalam multilayer PCB dapat bervariasi tergantung pada kompleksitas sirkuit dan ruang yang tersedia dalam perangkat.6 lapis, 8 lapisan, dan bahkan lebih tinggi jumlah lapisan.

Perancangan dan pembuatan PCB multilayer membutuhkan alat perangkat lunak khusus dan proses manufaktur.dan penempatan komponenProses manufaktur melibatkan serangkaian langkah, termasuk layer stacking, pengeboran, plating, etching, aplikasi topeng solder, dan inspeksi akhir.

Secara keseluruhan, PCB multilayer menawarkan fleksibilitas desain yang lebih besar, ukuran yang lebih kecil, kinerja listrik yang lebih baik, dan integritas sinyal yang lebih baik dibandingkan dengan PCB satu atau dua sisi.Mereka memainkan peran penting dalam memungkinkan pengembangan perangkat elektronik canggih dengan fungsionalitas yang kompleks.

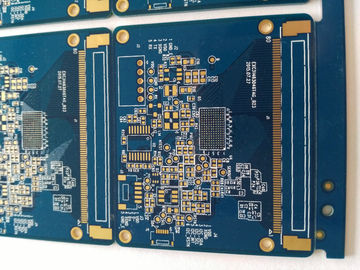

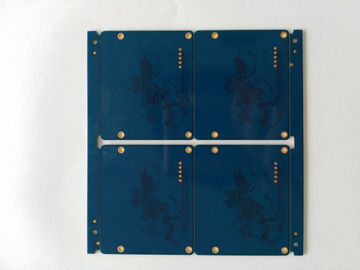

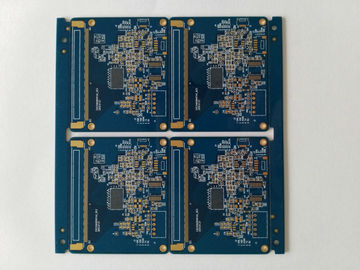

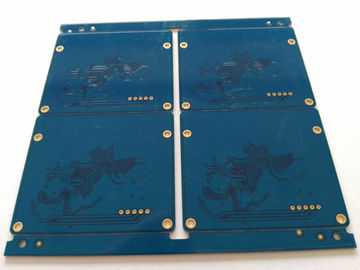

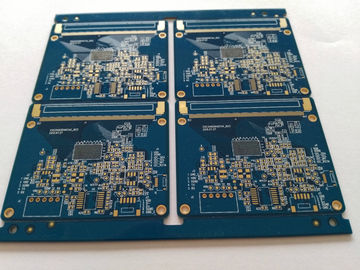

2.Papan sirkuitGambar
