Perakitan PCB Putar Cepat
Created with Pixso.

1Layanan perakitan PCB keamanan.6mm untuk manufaktur elektronik

1Layanan perakitan PCB keamanan.6mm untuk manufaktur elektronik

Nama merek: KAZ Circuit
Nomor Model: PCB-S-001
MOQ: 1 PC
harga: USD/pc
Ketentuan Pembayaran: T/T, Serikat Barat, Paypal
Kemampuan Penyediaan: 20.000 Meter Persegi/Bulan
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
ISO9001, TS16949, UL, RoHS
Kategori:
PCB keamanan
Bahan:
FR-4
Lapisan:
6 lapisan
Ketebalan papan:
1,6mm
Ketebalan Tembaga:
1oz
Pengolahan Permukaan:
ENIG
Kemasan rincian:
Paket vakum
Menyediakan kemampuan:
20.000 Meter Persegi/Bulan
Menyoroti:

Layanan perakitan PCB keamanan

,

1.6mm PCB Assembly

,

Pembuatan PCB elektronik

Deskripsi Produk

Layanan Manufaktur Elektronik Quick Turn PCB Assembly

Spesifikasi rinci:


Lapisan 6
Bahan FR-4
Ketebalan papan 1.6mm
Ketebalan Tembaga 1 oz
Pengolahan Permukaan ENIG
Soldmask & Silkscreen Hijau
Standar Kualitas IPC Kelas 2, 100% pengujian E
Sertifikat TS16949, ISO9001, UL, RoHS



Apa yang KAZ Circuit bisa lakukan untuk Anda:


  • Desain PCB & PCBA
  • Produksi PCB (prototype, kecil hingga menengah, produksi massal)
  • Sumber Komponen
  • PCB Assembly/SMT/DIP


Untuk mendapatkan kutipan lengkap PCB / PCBA, tolong berikan informasi sebagai berikut:


  • File Gerber, dengan spesifikasi rinci PCB
  • Daftar BOM (Lebih baik dengan Excel fomart)
  • Foto PCBA (Jika Anda telah melakukan PCBA ini sebelumnya)


Informasi Perusahaan:
KAZ Circuit adalah produsen PCB profesional dari Cina sejak tahun 2007, juga menyediakan layanan perakitan PCB untuk pelanggan kami. Sekarang dengan sekitar 300 karyawan. Bersertifikat dengan ISO9001, TS16949, UL, RoHS.Kami yakin untuk menyediakan Anda produk berkualitas dengan harga yang diarahkan pabrik dalam waktu pengiriman tercepat!

Kapasitas Produsen:


Kapasitas Double Sided: 12000 m2 / bulan
Multilayer: 8000m2 / bulan
Lebar/Jarak Jalur Min 4/4 mil (1mil = 0,0254mm)
Ketebalan papan 0.3~4.0mm
Lapisan 1 ~ 20 lapisan
Bahan FR-4, Aluminium, PI
Ketebalan Tembaga 0.5 ~ 4oz
Bahan Tg Tg140~Tg170
Ukuran PCB maksimal 600*1200mm
Ukuran Lubang Min 0.2mm (+/- 0,025)
Pengolahan Permukaan HASL, ENIG, OSP



Kapasitas SMT

1Layanan perakitan PCB keamanan.6mm untuk manufaktur elektronik 0




Prototype PCB assembly mengacu pada proses perakitan dan pembuatan batch kecil atau prototipe tunggal papan sirkuit cetak (PCB).Proses ini melibatkan pengelasan komponen elektronik ke PCB untuk menciptakan sirkuit elektronik fungsional.
Berikut adalah langkah-langkah umum yang terlibat dalam perakitan PCB prototipe:
Desain PCB: Langkah pertama adalah merancang tata letak PCB menggunakan alat perangkat lunak seperti perangkat lunak EDA (Electronic Design Automation).dan menentukan dimensi PCB.
Generasi Berkas Gerber: Setelah desain PCB selesai, sebuah berkas Gerber dihasilkan. Berkas Gerber berisi semua informasi yang diperlukan tentang tata letak PCB, termasuk penempatan komponen,jejak tembaga, lubang pengeboran, dan topeng solder.
Pengadaan komponen: Setelah file Gerber siap, Anda perlu membeli komponen elektronik yang diperlukan untuk perakitan.Sangat penting untuk memastikan bahwa Anda memiliki komponen yang benar dan jumlah yang diperlukan untuk prototipe.
Pembuatan PCB: Berkas Gerber dikirim ke layanan pembuatan PCB atau produsen untuk menghasilkan PCB yang sebenarnya.dan lubang pengeboran sesuai dengan spesifikasi desain.
Penciptaan stensil: Stensil digunakan untuk menerapkan pasta solder pada PCB sebelum penempatan komponen.Stensil biasanya terbuat dari logam dan memiliki bukaan untuk masing-masing bagian permukaan-mount bantalan solder.
Solder Paste Aplikasi: Solder paste, campuran lengket bola solder kecil dan fluks, diterapkan pada PCB menggunakan stensil.Paste pemadaman diterapkan pada bantalan pemadaman yang ditunjuk untuk setiap komponen.
Penempatan Komponen: Komponen kemudian ditempatkan pada pasta pengisap, baik secara manual atau menggunakan mesin pick-and-place otomatis.Mesin pick-and-place menggunakan nozzle vakum untuk mengambil setiap komponen dari gulungan atau nampan dan dengan tepat menempatkannya pada pasta solder.
Pengelasan: Setelah komponen ditempatkan, PCB mengalami proses pengelasan reflow. Seluruh perakitan dipanaskan ke suhu tertentu untuk melelehkan pasta pengelasan,menciptakan koneksi mekanik dan listrik permanen antara komponen dan PCB.

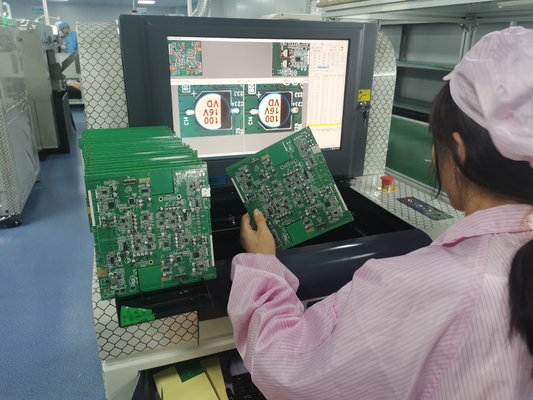

Pemeriksaan dan pengujian: Setelah proses pengelasan selesai, perakitan PCB menjalani inspeksi kualitas untuk memastikan bahwa semua komponen ditempatkan dan dilas dengan benar.Inspeksi optik otomatis (AOI), atau pemeriksaan sinar-X dilakukan untuk mendeteksi cacat. PCB yang dirakit kemudian diuji untuk memverifikasi fungsinya.
Rework dan Debugging: Jika ada masalah yang diidentifikasi selama pemeriksaan atau pengujian, rework mungkin diperlukan.seperti pengelasan ulang komponen atau koreksi cacat pengelasanDebugging juga mungkin diperlukan untuk memecahkan masalah dan menyelesaikan masalah fungsional.
Finalisasi: Setelah perakitan PCB prototipe lulus pemeriksaan dan pengujian, dianggap siap untuk evaluasi lebih lanjut atau integrasi ke dalam sistem yang lebih besar.
Perlu dicatat bahwa rincian spesifik dari proses perakitan PCB prototipe dapat bervariasi tergantung pada faktor seperti kompleksitas desain, ukuran PCB,dan sumber daya manufaktur yang tersedia.

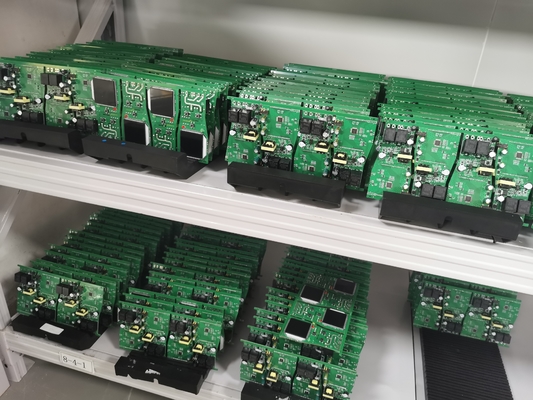

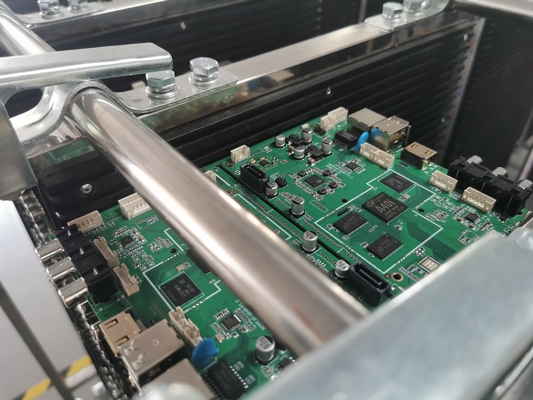

Foto dariLayanan Pembuatan Elektronik Layanan perakitan PCB Quick Turn


1Layanan perakitan PCB keamanan.6mm untuk manufaktur elektronik 1
