FR4 Printed Circuit Board 1oz Tembaga 1.0mm 4 Lapisan PCB Assembly Elektronik Printed Circuit Board

FR4 Printed Circuit Board 1oz Tembaga 1.0mm 4 Lapisan PCB Assembly Elektronik Printed Circuit Board

Nama merek: KAZ Circuit
Nomor Model: PCB-B-0010
MOQ: 1 PC
harga: USD/pc
Ketentuan Pembayaran: T/T, Serikat Barat, Paypal
Kemampuan Penyediaan: 20.000 Meter Persegi/Bulan
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
ISO9001, TS16949, UL, RoHS
Bahan:
FR-4
Lapisan:
4 lapisan
Ketebalan papan:
1.0mm
Tembaga:
1oz
Kemasan rincian:
Paket vakum
Menyediakan kemampuan:
20.000 Meter Persegi/Bulan
Menyoroti:

FR4 Papan sirkuit cetak

,

Papan sirkuit cetak 1

,

0 mm

Deskripsi Produk



FR4 Printed Circuit Board 1oz Tembaga 1.0mm 4 Lapisan PCB Assembly Elektronik Printed Circuit Board





Spesifikasi rinci:



  • Lapisan: 2 lapisan
  • Bahan: fr-4
  • Ketebalan tembaga: 1 oz
  • Perawatan permukaan: emas perendaman ENIG
  • Lubang bor minimal: 0,2 mm
  • soldmask warna: hijau
  • warna silkscreen: putih




Untuk mendapatkan kutipan lengkap PCB / PCBA, tolong berikan informasi sebagai berikut:



  • File Gerber, dengan spesifikasi rinci PCB
  • Daftar BOM (Lebih baik dengan Excel fomart)
  • Foto PCBA (Jika Anda telah melakukan PCBA ini sebelumnya)





Apa yang KAZ Circuit bisa lakukan untuk Anda:

  • Prototipe PCB/produksi massal
  • Sumber komponen sesuai dengan daftar BOM Anda.
  • Pengumpulan PCB (SMT/DIP..)



Proses perakitan papan sirkuit cetak elektronik (PCB)



Desain dan pembuatan PCB:

Bekerja dengan perancang PCB untuk membuat skema dan tata letak untukPCB elektronik.
Pertimbangkan faktor-faktor seperti penempatan komponen, rute jejak, dan aturan desain selama tata letak.
Kirimkan file desain ke produsen PCB untuk pembuatan, dengan menentukan lapisan, bahan, dan finishing yang diperlukan.
Dapatkan PCB telanjang dari produsen dan periksa untuk setiap cacat atau masalah.


Pengadaan dan Persiapan Komponen
Tentukan komponen elektronik yang dibutuhkan untuk PCB, seperti sirkuit terintegrasi (IC), resistor, kapasitor, dan konektor.
Belilah komponen yang diperlukan dari distributor resmi atau langsung dari produsen.
Siapkan komponen untuk perakitan, memastikan mereka berorientasi dengan benar dan bebas timbal (jika berlaku).


Pemasangan PCB otomatis:
Oleskan pasta solder ke PCB menggunakan proses pencetakan stensil atau dispenser otomatis.
Komponen elektronik ditempatkan secara akurat pada PCB menggunakan mesin pick and place.
Pengelasan aliran kembali dilakukan dalam lingkungan bebas timbal yang terkontrol untuk membentuk sendi pengelasan yang dapat diandalkan.
Untuk komponen lubang tembus, gunakan peralatan pemasangan dan pengisap otomatis.


Inspeksi & Kontrol Kualitas:
Periksa secara visual PCB yang dirakit untuk memastikan penempatan komponen yang benar dan kualitas sendi solder.
Melakukan tes listrik seperti pemeriksaan kontinuitas, pengukuran resistansi, dan tes power-on untuk memastikan PCB berfungsi dengan baik.
Menerapkan langkah-langkah kontrol kualitas tambahan, seperti pemeriksaan optik otomatis (AOI) atau pemeriksaan sinar-X, untuk mendeteksi setiap cacat tersembunyi.


Opsional pematatan selektif:
Untuk komponen atau area tertentu dari PCB, gunakan teknik pengelasan selektif seperti pengelasan tangan atau pengelasan gelombang selektif.
Metode ini biasanya digunakan untuk komponen atau pengolahan ulang dan perbaikan yang sulit untuk disolder menggunakan proses reflow.


Lapisan dan kemasan sesuai:
Lapisan proteksi konformal diterapkan pada PCB yang dirakit untuk meningkatkan ketahanan lingkungan dan mekanisnya.
Dalam beberapa kasus, PCB dapat dikelompokan ke dalam senyawa pot atau bahan underfill untuk memberikan perlindungan dan dukungan tambahan.


Pemeriksaan dan pengujian akhir:
Pengujian fungsional yang ekstensif dilakukan untuk memastikan bahwa PCB yang dirakit memenuhi semua spesifikasi dan persyaratan desain.
Melakukan pengujian lingkungan seperti siklus termal, kelembaban, dan getaran untuk memverifikasi keandalan dan daya tahan PCB.
Mendokumentasikan semua hasil pengujian dan menyimpan catatan kualitas rinci untuk keterlacakannya.


Kemasan dan pengiriman:
Kemas PCB ke dalam wadah atau kandang yang sesuai untuk pengiriman dan penyimpanan yang aman.
Memberikan semua dokumentasi yang diperlukan, seperti instruksi perakitan, skematik, dan laporan uji, untuk menemani PCB.


Pertimbangan utama untuk perakitan PCB elektronik:
Mematuhi standar dan pedoman industri untuk desain dan pembuatan PCB
Gunakan komponen dan bahan berkualitas tinggi dan dapat diandalkan
Otomatisasi dan kontrol proses untuk memastikan perakitan yang konsisten dan dapat diulang
Pemeriksaan dan pengujian yang ketat selama seluruh proses perakitan
Metode kemasan dan pengiriman yang kokoh untuk melindungi PCB selama transit


PeraturanPCB elektronikproses perakitan dirancang untuk menciptakan PCB yang handal dan berkualitas tinggi yang memenuhi kebutuhan berbagai aplikasi elektronik.langkah-langkah kontrol kualitas dan langkah-langkah perlindungan memastikan kinerja PCB, daya tahan dan fungsi jangka panjang.





Lebih fotoes dari 2 lapisan FR4 1.0mm 1oz Immersi emas papan sirkuit cetak PCB

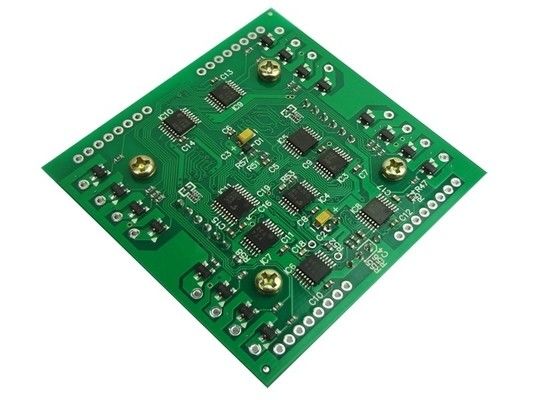

FR4 Printed Circuit Board 1oz Tembaga 1.0mm 4 Lapisan PCB Assembly Elektronik Printed Circuit Board 0

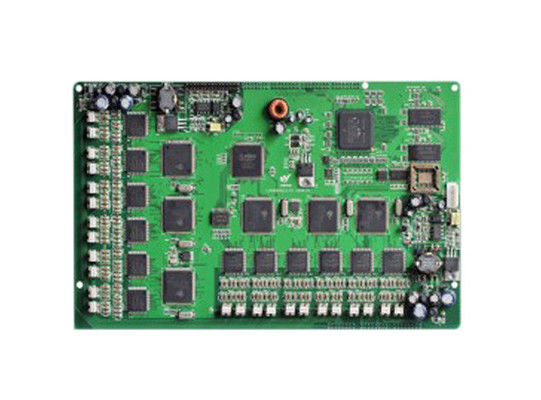

FR4 Printed Circuit Board 1oz Tembaga 1.0mm 4 Lapisan PCB Assembly Elektronik Printed Circuit Board 1

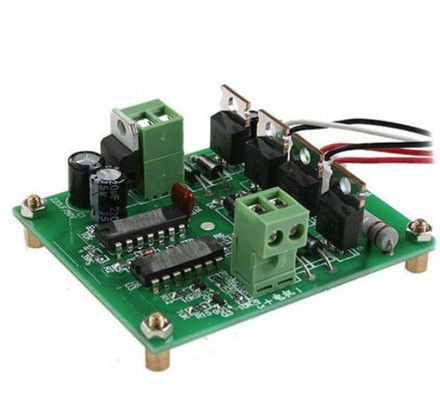

FR4 Printed Circuit Board 1oz Tembaga 1.0mm 4 Lapisan PCB Assembly Elektronik Printed Circuit Board 2

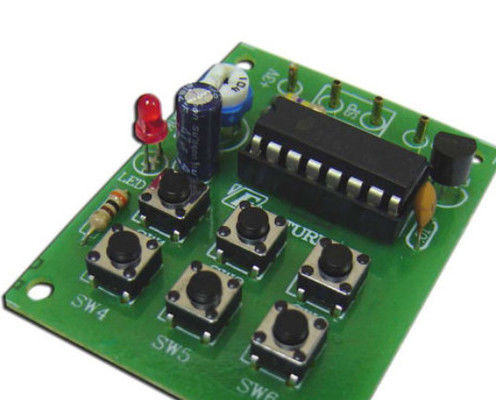

FR4 Printed Circuit Board 1oz Tembaga 1.0mm 4 Lapisan PCB Assembly Elektronik Printed Circuit Board 3
