| Nama merek: | KAZpcb |
| Nomor Model: | PCB-B-001 |
| MOQ: | 1 |
| harga: | 1usd/pc |
| Ketentuan Pembayaran: | Paypal/, T/T, Western Union |
| Kemampuan Penyediaan: | 10.000-20.000 meter persegi per bulan |
Spesifikasi rinci tentang Ponsel Biru Soldermask Putih Silkscreen FR4 Elektronik Printed Circuit Board
| Kategori | PCB |
| Lapisan | 4L |
| Bahan | FR-4 |
| Ketebalan tembaga | 1/1OZ |
| Ketebalan papan | 1.6mm |
| Soldermask | Hijau |
| Standar kualitas | IPC Kelas 2, 100% pengujian E |
| Sertifikat | TS16949, ISO9001, UL, RoHS |
Pengantar singkat tentang Shenzhen KAZ Circuit Co., Ltd.
Pengantar singkat
Shenzhen KAZ Circuit Co., Ltd, ditemukan pada tahun 2007, adalah produsen PCB dan PCBA yang dibuat khusus.produksi papan sirkuit cetak multilayer dan papan sirkuit substrat logam,yang merupakan perusahaan teknologi tinggi termasuk manufaktur, penjualan, layanan dan sebagainya.
Apa yang bisa kami lakukan untuk Anda
Pengiriman cepat: 2L: 3-5 hari
4L: 5-7 hari
24h/48h: perintah mendesak
Ukuran perusahaan: Sekitar 300 karyawan
Apa yang KAZ Circuit bisa lakukan untuk Anda:
Untuk mendapatkan kutipan lengkap PCB / PCBA, tolong berikan informasi sebagai berikut:
Kapasitas Produsen:
| Kapasitas | Double Sided: 12000 m2 / bulan Multilayer: 8000m2 / bulan |
| Lebar/Jarak Jalur Min | 4/4 mil (1mil = 0,0254mm) |
| Ketebalan papan | 0.3~4.0mm |
| Lapisan | 1 ~ 20 lapisan |
| Bahan | FR-4, Aluminium, PI |
| Ketebalan Tembaga | 0.5 ~ 4oz |
| Bahan Tg | Tg140~Tg170 |
| Ukuran PCB maksimal | 600*1200mm |
| Ukuran Lubang Min | 0.2mm (+/- 0,025) |
| Pengolahan Permukaan | HASL, ENIG, OSP |
Multilayer PCB adalah papan sirkuit cetak yang terbuat dari lebih dari dua lapisan foil tembaga.dan interkoneksi antara lapisan dicapai dengan pengeboran dan plating tembagaDibandingkan dengan PCB single-layer atau double-layer, PCB multilayer dapat mencapai kepadatan kabel yang lebih tinggi dan desain sirkuit yang kompleks.
Keuntungan dari PCB multi-layer:
Kapadatan kabel yang lebih tinggi dan kemampuan desain sirkuit yang kompleks
Kompatibilitas elektromagnetik yang lebih baik dan integritas sinyal
Jalur transmisi sinyal yang lebih pendek, peningkatan kinerja sirkuit
Keandalan dan kekuatan mekanik yang lebih tinggi
Distribusi daya dan tanah yang lebih fleksibel
Komposisi PCB multilayer:
Foil tembaga bagian dalam: Menyediakan lapisan konduktif dan kabel
Substrat isolasi (FR-4, dielektrik kehilangan rendah frekuensi tinggi, dll.): Mengisolasi dan mendukung setiap lapisan foil tembaga
Foil tembaga luar: Menyediakan kabel permukaan dan antarmuka
Perforasi metal: Membuat koneksi listrik antara lapisan
Pengolahan permukaan: HASL, ENIG, OSP dan proses pengolahan permukaan lainnya
Desain dan pembuatan PCB multi-layer:
Desain sirkuit: Integritas sinyal, integritas daya / tanah desain papan multi-lapisan
Tata letak dan kabel: Alokasi lapisan yang wajar dan optimasi rute
Desain proses: ukuran aperture, jarak lapisan, ketebalan foil tembaga, dll.
Proses manufaktur: Laminasi, pengeboran, plating tembaga, etching, perawatan permukaan, dll.

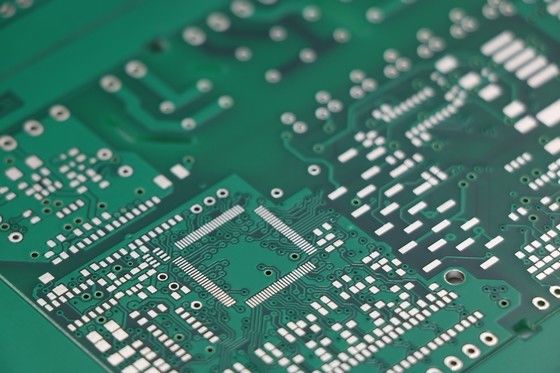

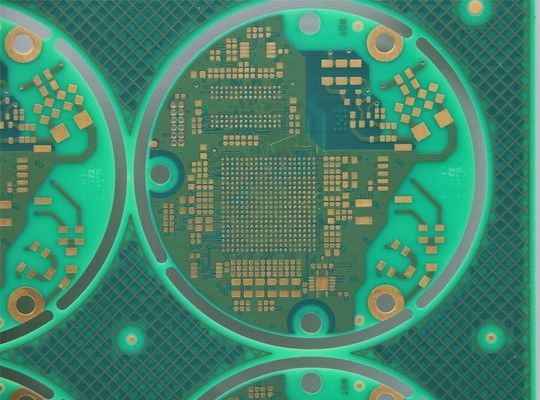

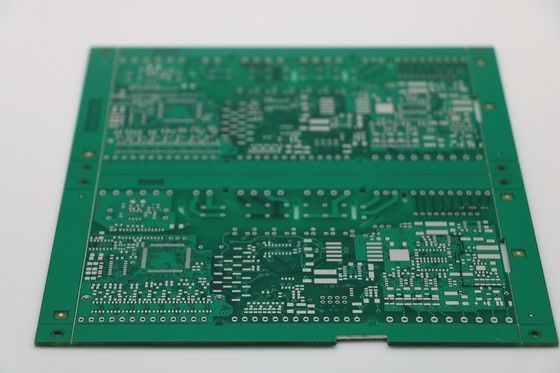

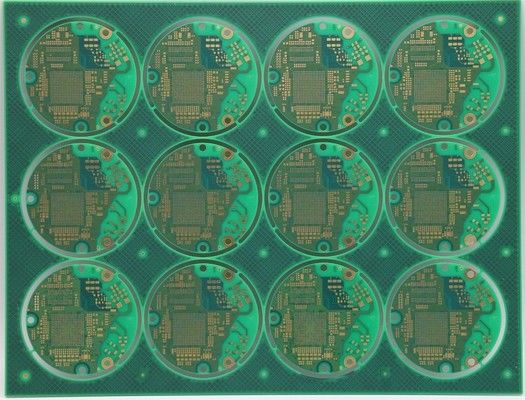

Lebih banyak foto
