Papan PCB multilayer yang mendukung desain PCB keamanan GSM dengan layanan OEM ODM dan tidak ada persyaratan kuantitas pesanan minimum

Papan PCB multilayer yang mendukung desain PCB keamanan GSM dengan layanan OEM ODM dan tidak ada persyaratan kuantitas pesanan minimum

Nama merek:	KAZ
Nomor Model:	KAZA-0038
MOQ:	1 unit
harga:	0.1-20 USD / Unit
Ketentuan Pembayaran:	T/T, Western Union, MoneyGram, L/C, D/A.
Kemampuan Penyediaan:	2000 m2 / Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

UL&ROHS

Ukuran papan maks:

600 mm x 1200 mm

Bahan Dasar untuk PCB:

FR4, CEM-1, TACONIC, Aluminium, Bahan Tg Tinggi, ROGERS Frekuensi Tinggi, TEFLON, ARLON, Bahan Bebas

Rang Ketebalan Baord Selesai:

0,21-7,0mm

Lebar garis minimum:

3mil (0,075mm)

Pengobatan Akhir:

HASL (Tin-Lead Free), ENIG (Immersion Gold), Immersion Silver , Gold Plating (Flash Gold), OSP, dll.

Ketebalan Tembaga:

0,5-14oz (18-490um)

Pengujian-E:

100% E-Testing (Pengujian Tegangan Tinggi); Pengujian Probe Terbang

Lapisan:

6Lapisan

Tembaga:

2oz

Permukaan:

ENIG/HASL

Pengiriman:

DHL, UPS, TNT, FEDEX

Warna sutra:

Putih, hitam

Min hole:

0,2 mm

Bahan Dasar:

FR-4

Pemikiran Dewan:

0,4 mm

Digunakan untuk produk:

Bebas halogen

Ketebalan Papan:

1.6mm

Soldermask:

hijau

Layanan yang tersedia:

OEM Dapat Diterima

Majelis SMT DIP:

Mendukung

Ketebalan:

1.5mm

Waktu memimpin:

5 hari kerja

Layar sutra:

Putih

Kesalahan Perataan Lapisan:

0,1 mm

Kemasan rincian:

Paket vakum

Menyediakan kemampuan:

2000 m2 / Bulan

Menyoroti:

Papan Sirkuit Cetak Topeng Solder Hijau

Rakitan PCB Prototipe FR4

Rakitan PCB Prototipe Tembaga 1oz

Deskripsi Produk

1.6mm 2oz Tembaga Permukaan Mount PCB Majelis FR4 Printed Circuit Board

Layanan OEM ODM menawarkan desain PCB keamanan GSM/desain grafik elektronik pengembangan

1. Deskripsi Layanan perakitan PCB

PCB perakitan adalah 4 lapisan itu digunakan untuk aplikasi peralatan keamanan. kami dapat menerima PCB prototipe,samll volume,medium dan volume besar. tidak ada permintaan MOQ untuk order baru. semua PCB kami memenuhi UL,TS 16949Sertifikasi RoHS, ISO dll.

2Spesifikasi Layanan perakitan PCB

1	Lapisan	Lapisan 1-30
2	Bahan	FR-4, CEM-1, CEM-3, TG Tinggi, FR4 Bebas Halogen, FR-1, FR-2, Aluminium
3	Ketebalan papan	0.2mm-7mm
4	Max.sisi papan yang selesai	500mm*500mm
5	Min. ukuran lubang yang dibor	0.25mm
6	Lebar garis minimal	0.075mm ((3mil)
7	Min. line spacing	0.075mm ((3mil)
8	Penutup permukaan/pengolahan	HALS/HALS bebas timbal, Timah Kimia, Emas Kimia, Emas Immersi Inmersi Perak/Emas, Osp, Plating Emas
9	Ketebalan tembaga	00,5-4,0 oz
10	Warna topeng solder	hijau/hitam/putih/merah/biru/kuning
11	Kemasan bagian dalam	Pengemasan vakum, kantong plastik
12	Kemasan luar	Kemasan standar karton
13	Toleransi lubang	PTH: ± 0.076, NTPH: ± 0.05
14	Sertifikat	UL, ISO9001, ISO14001, ROHS, CQC
15	Perfiling Penggelek	Routing, V-CUT, Beveling
16	Pelayanan Pertemuan	Menyediakan layanan OEM untuk semua jenis perakitan papan sirkuit cetak

3. Produk Aplikasi:

Komunikasi Telekomunikasi
Elektronik Konsumen
Monitor keamanan
Elektronik Kendaraan
Smart Home
Kontrol industri
Militer & Pertahanan
Otomotif
Smart Home
Otomatisasi Industri
Perangkat Medis
Energi Baru
Dan seterusnya.

4. Keuntungan Layanan PCB Assembly

Tanggung jawab produk yang ketat, mengikuti standar IPC-A-160
Pengolahan awal teknik sebelum produksi
Kontrol proses produksi (5M)
100% tes E, 100% pemeriksaan visual, termasuk IQC, IPQC, FQC, OQC
100% inspeksi AOI, termasuk sinar-X, mikroskop 3D dan TIK
Uji tegangan tinggi, uji kontrol impedansi
Seksi mikro, kapasitas pengelasan, uji tegangan termal, uji kejut

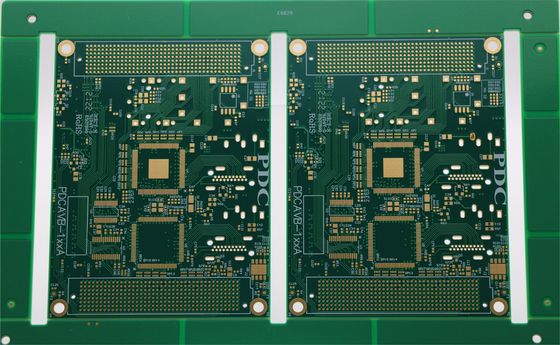

5Gambar.

Papan PCB multilayer yang mendukung desain PCB keamanan GSM dengan layanan OEM ODM dan tidak ada persyaratan kuantitas pesanan minimum 0

6Layanan OEM/ODM/EMS Untuk PCBA:

PCBA, perakitan papan PCB: SMT & PTH & BGA
PCBA dan desain kandang
Sumber dan pembelian komponen
Prototyping Cepat
Pembuatan cetakan injeksi plastik
Pencetakan lembaran logam
Pengumpulan akhir
Uji: AOI, Uji dalam Sirkuit (ICT), Uji Fungsi (FCT)
Penghapusan bea cukai untuk impor bahan dan ekspor produk
