| Nama merek: | Null |
| Nomor Model: | KAZ |
| MOQ: | 1 BUAH |
| harga: | 0.1-5 USD |
| Ketentuan Pembayaran: | T/T, Serikat Barat, Paypal |
| Kemampuan Penyediaan: | 20.000 meteran |

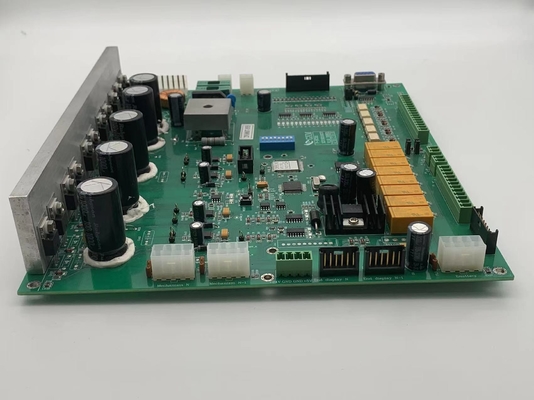

FR4 4 Lapisan Produsen PCB 1.6mm 1OZ 2U "Layanan Perakitan Papan Sirkuit Cetak
1. Spesifikasi Rinci
| Bahan | FR4 |
| Ketebalan Papan | 1,6mm |
| Pengobatan permukaan | Memimpin Gratis |
| Ketebalan Tembaga | 1/1/1/1/1/1OZ |
| Topeng solder | Hijau |
| Layar sutra | Putih |
| Lubang Bor Laser Min | 4 Juta |
| Panel | V-Cut |
Perkenalan:
Majelis Papan Sirkuit Cetak itu untuk memasang SMT (Surface Mounted Technolofy) dan DIP di Papan Sirkuit Cetak, juga disebut PCBA.
Produksi:
Baik SMT dan DIP adalah sarana untuk mengintegrasikan komponen di papan PCB.Perbedaan utama adalah ituSMT tidak perlu mengebor lubang pada PCB, sedangkan DIP perlu menyambungkan pin komponen ke dalam lubang yang dibor.
TPS:
Terutama gunakan pasta untuk mengemas mesin untuk memasang beberapa komponen mikro pada papan PCB.Proses produksinya adalah sebagai berikut: posisi papan PCB, pencetakan pasta solder, tempel dan kemas, kembali ke kompor solder, akhirnya inspeksi.
2. Gambar
Kapasitas Produk Majelis PCB (SMT).
| Kapasitas TPS | |
| Barang TPS | Kapasitas |
| PCB Maks.ukuran | 510mm * 1200mm (SMT) |
| Komponen keping | Paket 0201, 0402, 0603, 0805, 1206 |
| Ruang min.pin IC | 0,1 mm |
| Min.ruang BGA | 0,1 mm |
| Max.precision perakitan IC | ±0,01mm |
| Kapasitas perakitan | ≥8 juta piot/hari |
| kapasitas DIP | 6 jalur produksi DIP |
| Pengujian perakitan | Uji jembatan, uji AOI, uji X-Ray, TIK (Uji Sirkuit), FCT (Uji Sirkuit Fungsional) |
FCT (Uji Sirkuit Fungsional) |
Uji arus, uji tegangan, uji suhu tinggi dan suhu rendah, Uji Dampak Jatuh, uji penuaan, uji tahan air, uji anti bocor, dan lain-lain. Uji yang berbeda dapat dilakukan sesuai dengan kebutuhan Anda. |
Aplikasi Produk:
1, Komunikasi Telekomunikasi
2, Elektronik Konsumen
3, Monitor keamanan
4, Elektronik Kendaraan
5, Rumah Pintar
6, Kontrol industri
7, Militer & Pertahanan
8, Otomotif
9, Rumah Pintar
10, Otomasi Industri
11, Alat Kesehatan
12, Energi Baru
Dan seterusnya
FAQ
T: File apa yang Anda gunakan dalam pembuatan PCB?
A: Gerber atau Eagle, daftar BOM, PNP dan Posisi Komponen
T: Apakah mungkin Anda dapat menawarkan sampel?
A: Ya, kami dapat menyesuaikan sampel Anda untuk menguji sebelum produksi massal
T: Kapan saya akan mendapatkan kutipan setelah mengirim Gerber, BOM dan prosedur pengujian?
J: Dalam waktu 6 jam untuk kutipan PCB dan sekitar 24-48 jam untuk kutipan PCBA.
T: Bagaimana saya bisa mengetahui proses produksi PCB saya?
A: 5-7days untuk produksi PCB dan pembelian komponen, dan 14 hari untuk perakitan dan Pengujian PCB.
T: Bagaimana saya bisa memastikan kualitas PCB saya?
A: Kami memastikan bahwa setiap produk PCB berfungsi dengan baik sebelum pengiriman.Kami akan menguji semuanya sesuai dengan prosedur pengujian Anda.
