Rigid Flex SMT PCB Assembly 13 Lapisan Kaz Circuit 2 Lapisan PCB Fr4 PCB Assembly Service SMT PCB Assembly

Rigid Flex SMT PCB Assembly 13 Lapisan Kaz Sirkuit 2 Lapisan PCB Fr4 Layanan perakitan PCB

Spesifikasi:

• Bahan: kaku-lembut
• Jumlah lapisan: 13 lapisan
• Ketebalan papan: 1,6 mm
• Ketebalan tembaga: 1 oz
• Ukuran bor minimal: 0,3 mm
• Minimal jejak & celah: 0.3mm
• Penutup permukaan: HAL bebas timbal
• Teknologi khusus: HDI, Rigid-Flex, buta via, Dikubur via
• Aplikasi:Pengontrol industri

Deskripsi:

1. FR4 PCB#OEM #LCD Display#Electronic Circuit Board #Circuit Assembly#PCBA #Multilayer PCB Assembly#PCBA Testing
2. OEM/ODM,PCBA Manufacturing;Components sourcing&components Alessembly
3. Multilayer PCB#FR4 PCB#OEM# Electronic Circuit Board Assembly# SMT#DIP# Komponen perakitan# PCBA Testing
4. SMT#DIP#AOI testing#X-Ray Testing# Printed Circuit Board#PCB Assembly#PCBA Testing#Box Building
5. FR4 PCB# Prototype Assembly# Small&Medium Volume&Hign Mixed# Quick-Turn# PCB Assembly# Double-sided Printed Circuit Board
6. Rigid-Flex Printed Circuit Board&Rigid Circuit Board# Multilayer Printed Circuit Board# ENIG/HASL/OSP# Perawatan permukaan.Components Sourcing# Components Assembly
7. TQFP-64 & TQFP-48 *TO DIP& FR4 HDI Papan sirkuit cetak adaptor Papan uji
8. Plating Emas Multilayer Pinted Circuit Boards Standalone Access Controller Audio Extractor& NIAU Perawatan Permukaan

Apa yang KAZ Circuit bisa lakukan untuk Anda:

• Produksi PCB (prototype, kecil hingga menengah, produksi massal)
• Sumber Komponen
• PCB Assembly/SMT/DIP

Untuk mendapatkan kutipan lengkap PCB / PCBA, tolong berikan informasi sebagai berikut:

• File Gerber, dengan spesifikasi rinci PCB
• Daftar BOM (Lebih baik dengan Excel fomart)
• Foto PCBA (Jika Anda telah melakukan PCBA ini sebelumnya)

Kapasitas Produsen:

Pengantar Pabrik:

KAZ Circuit telah beroperasi sebagai produsen PCB&PCBA sejak tahun 2007. mengkhususkan diri dalam pembuatan prototipe putaran cepat dan seri volume kecil hingga menengah dari kaku, fleksibel,Papan-papan kaku-flex dan multilayer.serta papan sirkuit substrat aluminium. kami memiliki kekuatan yang kuat pada pembuatan papan Roger, papan MEGTRON MATERIAL dan papan HDI 2 & 3 langkah dll.

Selain dengan enam lini produksi SMT dan 2 lini DIP. kami juga menyediakan layanan satu atap kepada pelanggan kami.

Pengemasan:Karton;P/P,Tas Anti-statis.

    SMT PCB assembly mengacu pada proses pembuatan papan sirkuit cetak (PCB) menggunakan teknologi permukaan mount,dimana komponen elektronik ditempatkan dan dilas langsung ke permukaan PCB daripada dimasukkan melalui lubang.

Aspek utama perakitan PCB SMT meliputi:

Penempatan komponen:

Komponen SMT seperti resistor, kapasitor, sirkuit terintegrasi (IC) dan perangkat pemasangan permukaan lainnya ditempatkan langsung di permukaan PCB menggunakan mesin pick and place otomatis.

Penempatan komponen yang tepat sangat penting untuk memastikan keselarasan yang akurat dan koneksi listrik yang andal.

Pengendapan pasta solder:

Pasta solder adalah campuran partikel paduan solder dan fluks yang secara selektif disimpan pada bantalan tembaga PCB menggunakan pencetakan stensil atau proses otomatis lainnya.

Pasta solder bertindak sebagai bahan perekat dan konduktif yang akan membentuk koneksi listrik antara komponen dan PCB.

Pengelasan arus balik:

Setelah komponen ditempatkan, the PCB assembly goes through a reflow soldering process that heats the board in a controlled environment to  melt the solder paste and form electrical and mechanical connections between the components and the PCB.

Profil aliran balik termasuk suhu, waktu dan atmosfer secara hati-hati dioptimalkan untuk memastikan sendi solder yang andal.

Mengidentifikasi secara otomatis:

Setelah proses reflow, perakitan PCB secara otomatis diperiksa menggunakan berbagai teknik, seperti inspeksi optik, inspeksi sinar-X, atau inspeksi optik otomatis (AOI).

Pemeriksaan ini membantu mengidentifikasi dan memperbaiki masalah seperti cacat pengelasan, kesalahan keselarasan komponen atau komponen yang hilang.

Pengujian & Kontrol Kualitas:

Pengujian komprehensif, termasuk pengujian fungsional, listrik, dan lingkungan, dilakukan untuk memastikan bahwa perakitan PCB memenuhi spesifikasi dan standar kinerja yang diperlukan.

Menerapkan langkah-langkah kontrol kualitas, seperti kontrol proses statistik dan analisis kegagalan, untuk menjaga standar manufaktur yang tinggi dan keandalan produk.

Keuntungan dari perakitan SMT PCB:

   Densitas komponen yang lebih tinggi:Komponen SMT lebih kecil dan dapat ditempatkan lebih dekat, menghasilkan desain PCB yang lebih kompak dan lebih kecil.

    Keandalan yang ditingkatkan:Gabungan solder SMT lebih tahan terhadap getaran, kejut dan siklus termal daripada sambungan lubang.

    Produksi otomatis:Proses perakitan SMT dapat sangat otomatis, meningkatkan efisiensi produksi dan mengurangi tenaga kerja manual.

    Biaya-efektifitas: Pengumpulan SMTdapat lebih hemat biaya, terutama untuk produksi bervolume tinggi, karena biaya bahan dan tenaga kerja yang berkurang.

Aplikasi perakitan PCB SMT:

Elektronik Konsumen:Smartphone, Tablet, Laptop, dan Perangkat Portable Lainnya

Elektronik industri:Sistem kontrol, peralatan otomatisasi dan peralatan elektronik tenaga

Elektronik otomotif:unit kontrol mesin, sistem infotainment dan keamanan

Aerospace dan pertahanan:avionika, sistem satelit dan peralatan militer

Perangkat medis:peralatan diagnostik, perangkat implan dan solusi perawatan kesehatan portabel

SMT PCB assemblyadalah teknologi dasar yang digunakan untuk memproduksi perangkat elektronik yang kompak, andal, dan hemat biaya di berbagai industri.

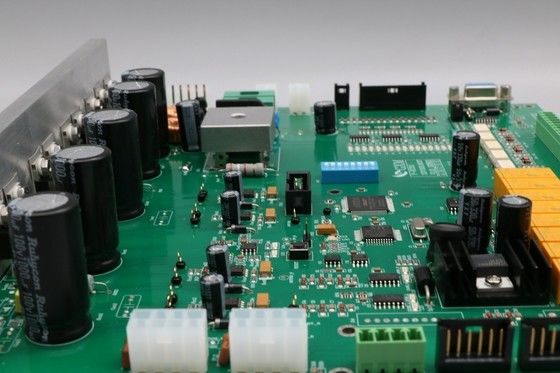

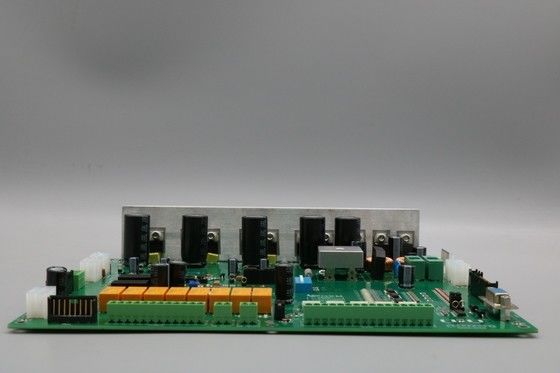

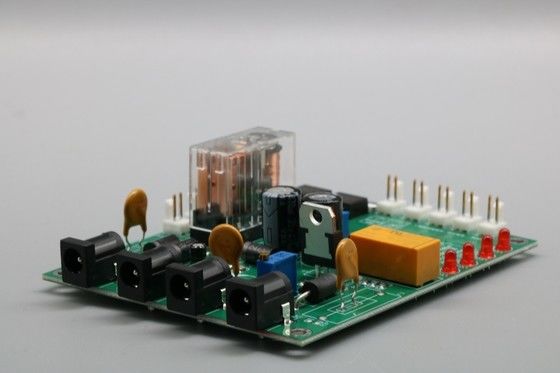

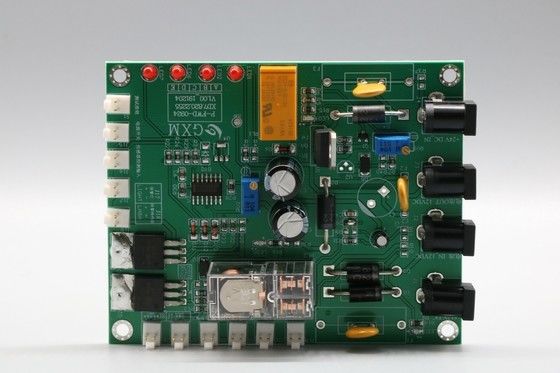

Lebih banyak foto
