Mouse Bite ENIG 6 Lapisan pcb pabrik PCB perakitan shenzhen produsen papan sirkuit cetak

Mouse Bite ENIG 6 Lapisan pcb pabrik PCB perakitan shenzhen produsen papan sirkuit cetak

Nama merek: Null
Nomor Model: KAZ
MOQ: 1 buah
harga: 0.1-5 USD
Ketentuan Pembayaran: T / T, Western Union, Paypal
Kemampuan Penyediaan: 20000 meteran
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
TPS dan DIP:
Dukungan
Aplikasi:
Kamera PCBA
Komponen:
Dipasok oleh pelanggan atau dipasok oleh produsen
Tes PCB:
AOI ; Tes 100% untuk terbuka dan pendek;
Tes PCBA:
X-ray, Tes fungsi
PCB:
HDI dengan Laser dan lubang Terkubur
Kemasan rincian:
Paket Vakum
Menyediakan kemampuan:
20000 meteran
Menyoroti:

Layanan Perakitan PCB HDI

,

Layanan Perakitan PCB ENIG

,

Papan PCB FR4 6 Lapisan

Deskripsi Produk

Black Printed Circuit Board ENIG 6 Layer HDI PCB Assembly Service pcb pabrik pcb perakitan produsen papan sirkuit cetak shenzhen



1Spesifikasi rinci

Bahan FR4
Ketebalan papan 1.6mm
Pengolahan Permukaan ENIG+OSP
Ketebalan Tembaga OZ 1/1/1/1/1
Soldermask Hitam
Serat sutra Putih
Lubang Bor Laser Min 4 Mill
Panel Gigitan Tikus



Pengantar:

Pemasangan papan sirkuit cetak itu untuk menghubungkan SMT ((Surface Mounted Technolofy) dan DIP di papan sirkuit cetak, juga disebut PCBA.



Produksi:

Kedua SMT dan DIP adalah cara untuk mengintegrasikan komponen dalam papan PCB.SMT tidak perlu mengebor lubang pada PCB, sedangkan diperlukan untuk DIP untuk menyambungkan pin komponen ke lubang yang dibor.



SMT:

Pada dasarnya menggunakan pasta untuk mengemas mesin untuk melampirkan beberapa komponen mikro papan PCB. proses produksi adalah sebagai berikut: papan PCB posisi, pencetakan pasta solder, pasta dan paket,Kembali ke kompor pengisap, akhirnya inspeksi.

Dengan perkembangan ilmu pengetahuan dan teknologi, SMT juga dapat diterapkan pada beberapa komponen berukuran besar.

DIP:

Masukkan komponen ke PCB. Hal ini digunakan sebagai sarana untuk mengintegrasikan komponen karena ukurannya terlalu besar untuk menempel dan kemasan, atau proses produksi produsen tidak dapat menggunakan teknologi SMT.

Saat ini, ada dua cara untuk mewujudkan plug-in manual dan robot plug-in.

Proses produksi utama adalah sebagai berikut: lem lem (untuk mencegah plating timah ke tempat yang tidak tepat), plug-in, inspeksi, pengelasan gelombang,Piring sikat (untuk menghilangkan noda yang tersisa dalam proses melewati tungku) dan inspeksi





2. Gambar

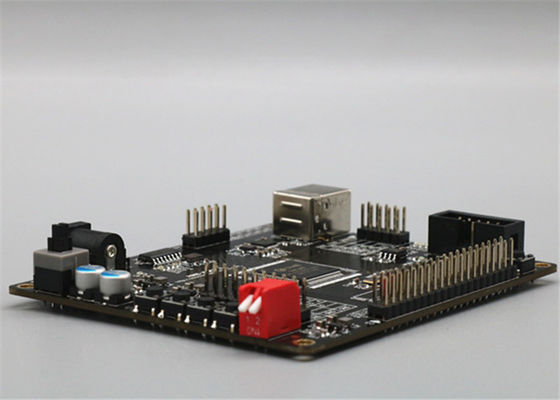

Mouse Bite ENIG 6 Lapisan pcb pabrik PCB perakitan shenzhen produsen papan sirkuit cetak 0Mouse Bite ENIG 6 Lapisan pcb pabrik PCB perakitan shenzhen produsen papan sirkuit cetak 1Mouse Bite ENIG 6 Lapisan pcb pabrik PCB perakitan shenzhen produsen papan sirkuit cetak 2Mouse Bite ENIG 6 Lapisan pcb pabrik PCB perakitan shenzhen produsen papan sirkuit cetak 3



FAQ



T: File apa yang Anda gunakan dalam pembuatan PCB?
A: Gerber atau Eagle, daftar BOM, PNP dan Posisi Komponen



Q: Apakah mungkin Anda bisa menawarkan sampel?
A: Ya, kami dapat menyesuaikan Anda sampel untuk menguji sebelum produksi massal



T: Kapan saya akan mendapatkan penawaran setelah mengirim Gerber, BOM dan prosedur uji?
A: Dalam waktu 6 jam untuk penawaran PCB dan sekitar 24-48 jam untuk penawaran PCBA.



T: Bagaimana saya bisa tahu proses produksi PCB saya?

A: 5-7 hari untuk produksi PCB dan pembelian komponen, dan 14 hari untuk perakitan PCB dan pengujian.



T: Bagaimana saya bisa memastikan kualitas PCB saya?
A: Kami memastikan bahwa setiap produk PCB bekerja dengan baik sebelum pengiriman. Kami akan menguji semuanya sesuai dengan prosedur pengujian Anda.
