Nama merek: | Null |
Nomor Model: | KAZD |
MOQ: | 1 pc |
harga: | 0.1-5 usd/pc |
Ketentuan Pembayaran: | T / T, Western Union, Paypal |
Kemampuan Penyediaan: | 20000㎡ per bulan |
6 Layer FR4 HDI Pcb Prototype Assembly produsenPCB perakitan Shenzhen
1Spesifikasi rinci
Bahan | FR4 |
Ketebalan Tembaga | OZ 1/1/1/1/1 |
Lapisan | 6 |
Pengolahan Permukaan | Emas perendaman 2u' |
Soldermask | Hijau |
Serat sutra | Putih |
Lubang Bor Min | 8 mil |
Lubang Laser Min | 4 mil |

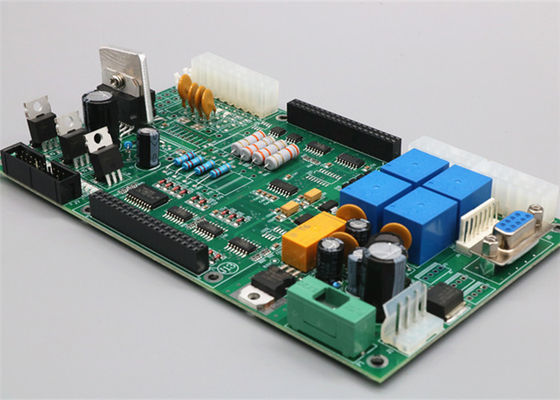

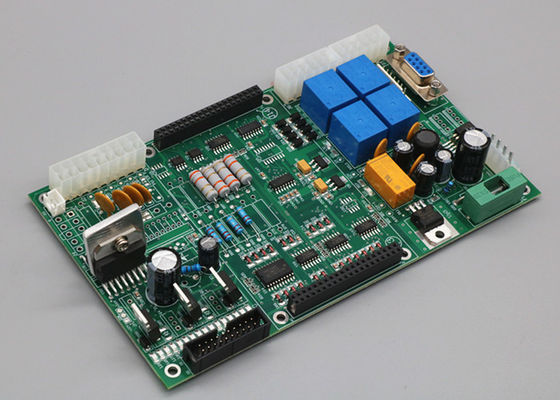

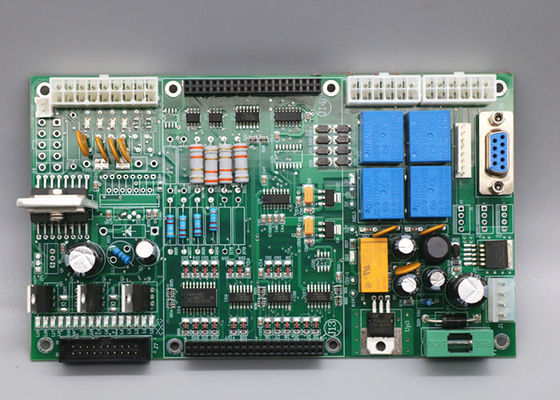

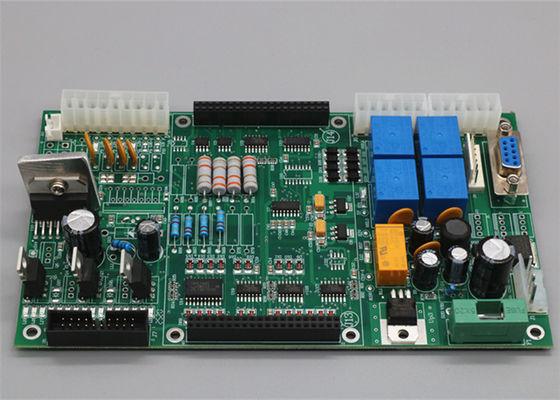

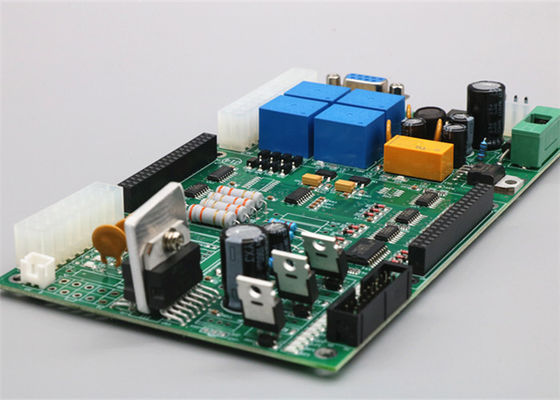

2. Gambar
3. FAQ
T: File apa yang Anda gunakan dalam pembuatan PCB?
A: Gerber atau Eagle, daftar BOM, PNP dan Posisi Komponen
Q: Apakah mungkin Anda bisa menawarkan sampel?
A: Ya, kami dapat menyesuaikan Anda sampel untuk menguji sebelum produksi massal
T: Kapan saya akan mendapatkan penawaran setelah mengirim Gerber, BOM dan prosedur uji?
A: Dalam waktu 6 jam untuk penawaran PCB dan sekitar 24-48 jam untuk penawaran PCBA.
T: Bagaimana saya bisa tahu proses produksi PCB saya?
A: 5-7 hari untuk produksi PCB dan pembelian komponen, dan 14 hari untuk perakitan PCB dan pengujian.
T: Bagaimana saya bisa memastikan kualitas PCB saya?
A: Kami memastikan bahwa setiap produk PCB bekerja dengan baik sebelum pengiriman. Kami akan menguji semuanya sesuai dengan prosedur pengujian Anda.
PCB perakitan, juga dikenal sebagai perakitan papan sirkuit cetak, adalah proses mengisi dan pengelasan komponen elektronik pada PCB (papan sirkuit cetak).Ini melibatkan beberapa langkah untuk mengubah PCB telanjang menjadi perangkat elektronik fungsionalBerikut ini adalah gambaran umum dari proses perakitan PCB:
Komponen Pengadaan: Langkah pertama adalah untuk sumber dan membeli komponen elektronik yang diperlukan untuk perakitan PCB. komponen ini dapat mencakup resistor, kapasitor, sirkuit terintegrasi,konektorKomponen dapat diperoleh dari berbagai pemasok atau distributor.
Pembuatan PCB: Sebelum perakitan, PCB itu sendiri perlu diproduksi. Ini melibatkan merancang tata letak PCB, memproduksi PCB telanjang, dan menerapkan jejak tembaga yang diperlukan, topeng solder,dan tanda-tanda layar sutra.
Penempatan komponen: Pada langkah ini, komponen elektronik dipasang pada PCB.Dua metode utama penempatan komponen adalah teknologi permukaan (SMT) dan teknologi lubang (THT)Komponen SMT ditempatkan di permukaan PCB dan dilas menggunakan pasta solder dan teknik soldering reflow.Komponen THT memiliki kabel yang melewati lubang di PCB dan dilas di sisi yang berlawanan.
Pemanasan: Setelah komponen ditempatkan pada PCB, proses pemesanan dilakukan untuk membuat koneksi listrik dan mekanis.Pengelasan dapat dilakukan melalui berbagai metode seperti pengelasan reflow (untuk komponen SMT), pengelasan gelombang (untuk komponen THT), atau pengelasan manual (untuk komponen tertentu atau pengolahan ulang).
Pemeriksaan dan pengujian: Setelah pengelasan, PCB yang dirakit menjalani pemeriksaan dan pengujian untuk memastikan kualitas dan fungsi perangkat elektronik.Pemeriksaan sinar-X, pengujian fungsional, dan metode lain dapat digunakan untuk mengidentifikasi setiap cacat atau kesalahan.
perakitan akhir: Setelah perakitan PCB diverifikasi berfungsi dengan benar, ia dapat diintegrasikan lebih lanjut ke dalam perakitan produk akhir.pemasangan kandang, dan koneksi ke subsistem atau komponen lainnya.
Perlu dicatat bahwa proses perakitan PCB dapat bervariasi tergantung pada persyaratan spesifik, standar industri, dan kemampuan manufaktur dari produsen kontrak atau rumah perakitan.
