| Nama merek: | KAZD |
| Nomor Model: | KAZ-B-003D |
| MOQ: | 1pc |
| harga: | 0.1-3usd/pc |
| Ketentuan Pembayaran: | T / T, Western Union, Paypal |
| Kemampuan Penyediaan: | 20.000 squaremetres / bulan |

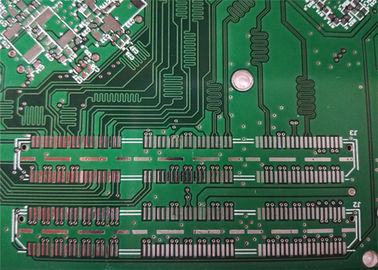

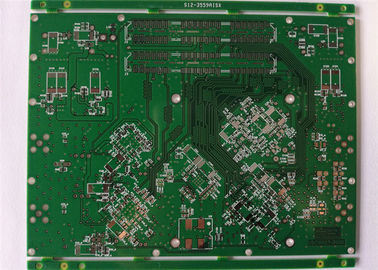

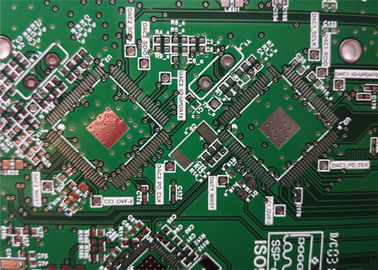

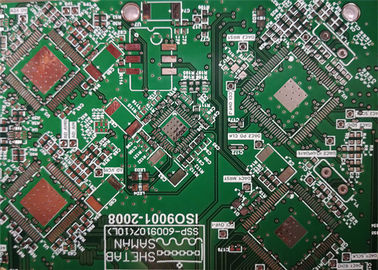

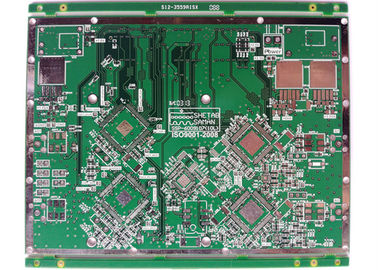

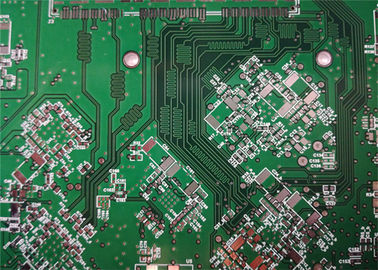

OEM 4 Lapisan Elektronik Printed Circuit Board FR4 Material ENIG 1u' Gold Finger Solder Mask.merek OEM dan3Mile
Fitur Papan Cetak Elektronik
1. Layanan OEM One Stop: Dibuat di Shenzhen Cina
2Diproduksi oleh Gerber File dan Bom List yang ditawarkan oleh pelanggan.
3. SMT, DIP Teknologi Dukungan
4. Bahan FR4 Memenuhi Standar 94v0
5. UL, CE, RoHS sesuai
6. Waktu Lead Standar: 4-5 hari untuk 2L; 5-7 untuk 4L. Layanan dipercepat tersedia
Spesifikasi Rinci
| Bahan | FR4 |
| Ketebalan papan akhir | 1.6MM |
| Ketebalan Tembaga Finlandia | 1 OZ |
| Lapisan | 4 |
| Warna topeng solder | Hijau |
| Serat sutra | Putih |
| Pengolahan Permukaan | ENIG |
| Ukuran Selesai | Disesuaikan |
Apa yang KAZ Circuit bisa lakukan untuk Anda:
Produksi PCB (prototype, kecil hingga menengah, produksi massal)
Sumber Komponen
PCB Assembly/SMT/DIP
Untuk mendapatkan kutipan lengkap PCB / PCBA, tolong berikan informasi sebagai berikut:
File Gerber, dengan spesifikasi rinci PCB
Daftar BOM (Lebih baik dengan Excel fomart)
Foto PCBA (Jika Anda telah melakukan PCBA ini sebelumnya)
Informasi Perusahaan:
KAZ Circuit adalah produsen PCB profesional dari Cina sejak tahun 2007, juga menyediakan layanan perakitan PCB untuk pelanggan kami. Sekarang dengan sekitar 300 karyawan. Bersertifikat dengan ISO9001, TS16949, UL, RoHS.Kami yakin untuk menyediakan Anda produk berkualitas dengan harga yang diarahkan pabrik dalam waktu pengiriman tercepat!
Kapasitas Produsen:
| Kapasitas | Double Sided: 12000 m2 / bulan Multilayer: 8000m2 / bulan |
| Lebar/Jarak Jalur Min | 4/4 mil (1mil = 0,0254mm) |
| Ketebalan papan | 0.3~4.0mm |
| Lapisan | 1 ~ 20 lapisan |
| Bahan | FR-4, Aluminium, PI |
| Ketebalan Tembaga | 0.5 ~ 4oz |
| Bahan Tg | Tg140~Tg170 |
| Ukuran PCB maksimal | 600*1200mm |
| Ukuran Lubang Min | 0.2mm (+/- 0,025) |
| Pengolahan Permukaan | HASL, ENIG, OSP |
Papan sirkuit cetak elektronik (PCB)proses manufaktur:
Pilihan bahan PCB:
Bahan dasar umum termasuk FR-4 (serat kaca), poliamida dan keramik
Pertimbangkan sifat seperti konstanta dielektrik, kinerja termal, dan fleksibilitas
Bahan khusus yang tersedia untuk PCB frekuensi tinggi, bertenaga tinggi atau fleksibel
Ketebalan tembaga dan jumlah lapisan:
Ketebalan foil tembaga yang khas berkisar dari 1oz hingga 4oz (35μm hingga 140μm)
PCB satu sisi, dua sisi dan multilayer tersedia
Lapisan tembaga tambahan meningkatkan distribusi daya, disipasi panas dan integritas sinyal
Perawatan permukaan:
HASL (Hot Air Solder Leveling) - Murah, tetapi permukaan mungkin tidak datar
ENIG (Electroless Nickel Immersion Gold) memberikan soldering yang sangat baik dan ketahanan korosi
Perak perendaman - Biaya efektif untuk pengelasan bebas timbal
Pilihan tambahan termasuk ENEPIG, OSP dan plating emas langsung
Teknologi PCB lanjutan:
Jalur Buta dan Terkubur untuk Interkoneksi Densitas Tinggi
Teknologi Mikrovia untuk Pitch Ultra-Fine dan Miniaturisasi
Rigid-flex PCB untuk aplikasi yang membutuhkan fleksibilitas
Frekuensi tinggi dan kecepatan tinggi dengan impedansi dikendalikan pc
Teknologi pembuatan PCB:
Proses pengurangan (yang paling umum) - mengikis tembaga yang tidak diinginkan
Proses aditif - menciptakan jejak tembaga pada bahan dasar
Proses semi-additive - menggabungkan teknologi pengurangan dan aditif
Desain untuk Produsen (DFM):
Kepatuhan terhadap pedoman desain PCB untuk manufaktur yang dapat diandalkan
Pertimbangan termasuk lebar jejak / jarak, melalui ukuran dan lokasi komponen
Kerjasama erat antara desainer dan produsen sangat penting
QA dan pengujian:
Pengujian listrik (misalnya, pengujian online, pengujian fungsional)
Pengujian mekanik (misalnya, lentur, kejut, getaran)
Pengujian lingkungan (misalnya, suhu, kelembaban, siklus termal)
