FR4 1.6mm Ketebalan Hijau Soldermask Putih Silkscreen Multilayer Printed Circuit Boards, perakitan PCB shenzhen.

 FR4 1.6mm Ketebalan Hijau Soldermask Putih Silkscreen Multilayer Printed Circuit Boards, perakitan PCB shenzhen.

Spesifikasi rinci tentangFR4 1.6MM Green Soldermask Multilayer Printed Circuit Board dengan ENIG

Pengantar singkat tentangShenzhen KAZ Circuit Co., Ltd.

Pengantar singkat

Shenzhen KAZ Circuit Co., Ltd, ditemukan pada tahun 2007, adalah produsen PCB dan PCBA yang dibuat khusus.produksi papan sirkuit cetak multilayer dan papan sirkuit substrat logam,yang merupakan perusahaan teknologi tinggi termasuk manufaktur, penjualan, layanan dan sebagainya.

Kami yakin untuk menyediakan Anda produk berkualitas dengan harga yang diarahkan pabrik dalam waktu pengiriman tercepat!

Apa yang KAZ Circuit bisa lakukan untuk Anda:

• Produksi PCB (prototype, kecil hingga menengah, produksi massal)
• Sumber Komponen
• PCB Assembly/SMT/DIP
• Pengiriman cepat: 2L: 3-5 hari
• 4L: 5-7 hari
• 24h/48h: perintah mendesak
• Ukuran perusahaan: Sekitar 300 karyawan

Untuk mendapatkan kutipan lengkap PCB / PCBA, tolong berikan informasi sebagai berikut:

• File Gerber, dengan spesifikasi rinci PCB
• Daftar BOM (Lebih baik dengan Excel fomart)
• Foto PCBA (Jika Anda telah melakukan PCBA ini sebelumnya)

Kapasitas Produsen:

PCB multilayer

PCB multilayeradalah papan sirkuit cetak yang terbuat dari lebih dari dua lapisan foil tembaga.dan interkoneksi antara lapisan dicapai dengan pengeboran dan plating tembagaDibandingkan dengan PCB berlapis tunggal atau berlapis ganda,PCB multilayerdapat mencapai kepadatan kabel yang lebih tinggi dan desain sirkuit yang kompleks.

Keuntungan dari PCB multi-lapisan:

Kapadatan kabel yang lebih tinggi dan kemampuan desain sirkuit yang kompleks

Kompatibilitas elektromagnetik yang lebih baik dan integritas sinyal

Jalur transmisi sinyal yang lebih pendek, peningkatan kinerja sirkuit

Keandalan dan kekuatan mekanik yang lebih tinggi

Distribusi daya dan tanah yang lebih fleksibel

Komposisi PCB multi-lapisan:

Foil tembaga bagian dalam: Menyediakan lapisan konduktif dan kabel

Substrat isolasi (FR-4, dielektrik kehilangan rendah frekuensi tinggi, dll.): Mengisolasi dan mendukung setiap lapisan foil tembaga

Foil tembaga luar: Menyediakan kabel permukaan dan antarmuka

Perforasi metal: Membuat koneksi listrik antara lapisan

Pengolahan permukaan: HASL, ENIG, OSP dan proses pengolahan permukaan lainnya

Desain dan pembuatan PCB multi-layer:

Desain sirkuit: Integritas sinyal, integritas daya / tanah desain papan multi-lapisan

Tata letak dan kabel: Alokasi lapisan yang wajar dan optimasi rute

Desain proses: ukuran aperture, jarak lapisan, ketebalan foil tembaga, dll.

Proses manufaktur: Laminasi, pengeboran, plating tembaga, etching, perawatan permukaan, dll.

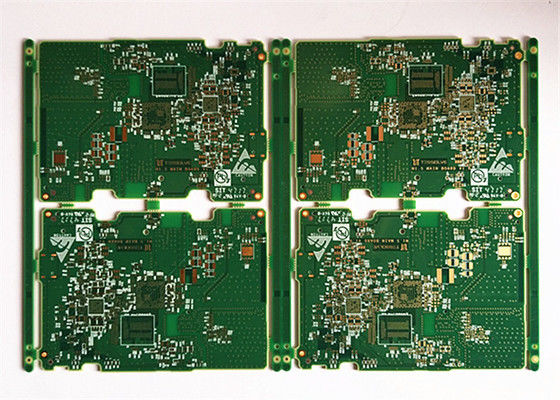

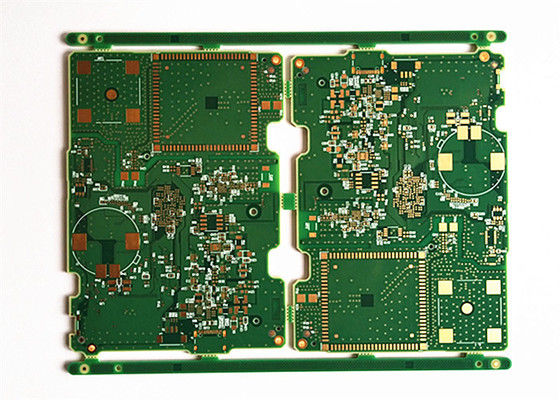

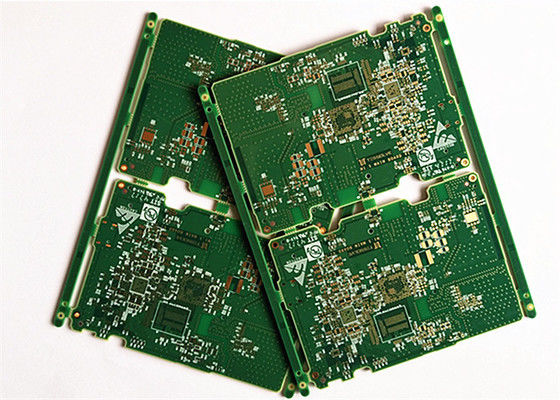

Lebih banyak gambar dari Green Soldermask 1.6MM 2OZ FR4 Multilayer PCB dengan Immersion Silver
