HDI Printed Circuit Board Assembly 8 Lapisan dengan kontrol impedansi Desain PCBA

HDI Printed Circuit Board Assembly 8 Lapisan dengan kontrol impedansi Desain PCBA

Spesifikasi rinci:




Apa yang KAZ Circuit bisa lakukan untuk Anda:


• Desain PCB&PCBA
• Produksi PCB (prototype, kecil hingga menengah, produksi massal)
• Sumber Komponen
• PCB Assembly/SMT/DIP

Untuk mendapatkan kutipan lengkap PCB / PCBA, tolong berikan informasi sebagai berikut:


• File Gerber, dengan spesifikasi rinci PCB
• Daftar BOM (Lebih baik dengan Excel fomart)
• Foto PCBA (Jika Anda telah melakukan PCBA ini sebelumnya)

Informasi Perusahaan:
KAZ Circuit adalah produsen PCB profesional dari Cina sejak tahun 2007, juga menyediakan layanan perakitan PCB untuk pelanggan kami. Sekarang dengan sekitar 300 karyawan. Bersertifikat dengan ISO9001, TS16949, UL, RoHS.Kami yakin untuk menyediakan Anda produk berkualitas dengan harga yang diarahkan pabrik dalam waktu pengiriman tercepat!

Kapasitas Produsen:



Kapasitas SMT

     Desain PCBAadalah proses membuat tata letak dan penempatan komponen untuk sirkuit elektronik pada papan sirkuit cetak.Desain PCBAsangat penting untuk keberhasilan pembuatan dan pengoperasian perangkat elektronik.

Berikut adalah beberapa aspek utama dari desain PCBA:

Catch Schematic:
Mendefinisikan fungsi dan koneksi sirkuit elektronik.
Pilih komponen dan kemasan yang tepat.
Memastikan aliran logis dan kepatuhan terhadap aturan desain.

Tata letak PCB:
Tentukan dimensi papan, bentuk dan struktur lapisan.
Tempatkan komponen secara optimal untuk fungsionalitas, manajemen termal, dan manufaktur.
Kabel rute untuk menghubungkan komponen sambil memperhitungkan integritas sinyal, distribusi daya, dan kompatibilitas elektromagnetik (EMC).
Masukkan pedoman desain untuk manufaktur (DFM).

Pemilihan komponen dan penempatan:
Pilih komponen berdasarkan persyaratan listrik, mekanik, dan lingkungan.
Susun komponen untuk meminimalkan panjang jejak, mengoptimalkan jalur sinyal dan memudahkan perakitan.
Pertimbangkan orientasi komponen, pendinginan, dan akses untuk pengujian atau pengolahan ulang.

Desain Daya:
Merancang jaringan distribusi listrik yang efisien untuk rel tegangan yang berbeda.
Mengimplementasikan kondensator pemisah, regulator tegangan dan sirkuit manajemen daya lainnya.
Pastikan untuk mendasarinya dengan benar dan meminimalkan kebisingan / riak.

Integritas sinyal dan EMC:
Kontrol impedansi jejak, routing dan penghentian sinyal digital kecepatan tinggi.
Mengimplementasikan pelindung, penyaringan, dan teknik lain untuk mengurangi gangguan elektromagnetik (EMI).
Pertimbangkan perlindungan pelepasan elektrostatik (ESD).

Manajemen termal:
Mengidentifikasi komponen pemanas dan menyediakan solusi pendingin yang memadai.
Sertakan saluran termal, sumur panas, dan pertimbangan aliran udara.

Pengujian dan Kemampuan Membuat:
Menggabungkan titik uji, jumper dan fitur lainnya untuk memfasilitasi pengujian dalam sirkuit.
Ikuti pedoman DFM mengenai topeng solder, percetakan layar, dan aspek terkait perakitan lainnya.

Desain PCBAbiasanya melibatkan penggunaan perangkat lunak CAD khusus (desain dengan bantuan komputer), seperti Altium Designer, Eagle, atau KiCad, untuk menangkap skema, mengatur PCB,dan menghasilkan file manufaktur yang diperlukan.

Desain PCBAKompleksitas bervariasi tergantung pada persyaratan proyek, kepadatan komponen, kecepatan sinyal, dan faktor lainnya.Desain PCBAmembutuhkan pemahaman yang baik tentang prinsip-prinsip sirkuit elektronik, proses manufaktur, dan praktik terbaik desain.

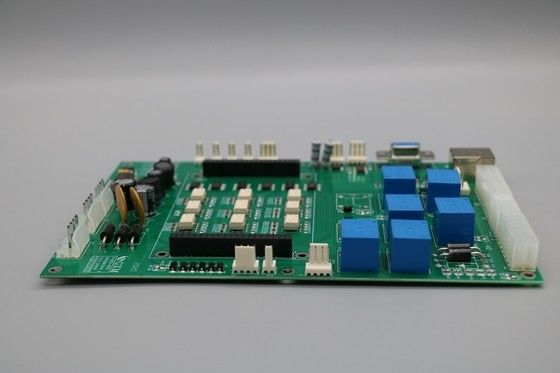

Foto-foto iniHDI Printed Circuit Board Assembly 8 Lapisan Untuk Ponsel Ponsel dengan kontrol impedansi
