Papan PCB Multilapis dengan SMT FR4 2 Lapis Desain PCBA Perawatan Permukaan dan Soldermask Hijau untuk Berbagai Aplikasi Elektronik OEM/ODM

Papan PCB Multilapis dengan SMT FR4 2 Lapis Desain PCBA Perawatan Permukaan dan Soldermask Hijau untuk Berbagai Aplikasi Elektronik OEM/ODM

Nama merek:	KAZ
Nomor Model:	KAZA-0038
MOQ:	1 unit
harga:	0.1-20 USD / Unit
Ketentuan Pembayaran:	T/T, Western Union, MoneyGram, L/C, D/A.
Kemampuan Penyediaan:	2000 m2 / Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

UL&ROHS

Ukuran papan maks:

600 mm x 1200 mm

Bahan Dasar untuk PCB:

FR4, CEM-1, TACONIC, Aluminium, Bahan Tg Tinggi, ROGERS Frekuensi Tinggi, TEFLON, ARLON, Bahan Bebas

Rang Ketebalan Baord Selesai:

0,21-7,0mm

Lebar garis minimum:

3mil (0,075mm)

Pengobatan Akhir:

HASL (Tin-Lead Free), ENIG (Immersion Gold), Immersion Silver , Gold Plating (Flash Gold), OSP, dll.

Ketebalan Tembaga:

0,5-14oz (18-490um)

Pengujian-E:

100% E-Testing (Pengujian Tegangan Tinggi); Pengujian Probe Terbang

Lapisan:

6Lapisan

Tembaga:

2oz

Permukaan:

ENIG/HASL

Bahan:

FR4

Soldmask:

Hijau / Merah / Hitam

Lapisan:

4 lapisan

solderMaskColor:

Hijau, merah, biru, hitam, putih

Cara pengujian:

Uji Sonde / Uji E

Menyelesaikan:

HASL/ Bebas timah/Emas/OSP/...

Ukuran bor minimal:

0.20mm

Resin isolasi:

Epoxy (EP)

Pelabuhan:

Shenzhen, Hongkong

Sampel:

Tersedia

Jembatan buta:

Standar PCBA:

IPC-A-610E

Profil meninju:

Potong V, Pembulatan, Miring

Jarak jejak minimum:

3 juta (0,075 mm)

Ketakutan:

100% e-test

Ukuran Papan:

100*20mm

Standar PCB:

IPC-A-610 E Kelas II-III

Kemasan rincian:

Paket vakum

Menyediakan kemampuan:

2000 m2 / Bulan

Menyoroti:

Desain PCBA SMT FR4

Desain PCBA 2 Lapisan

Layanan Perakitan PCB Soldermask Hijau

Deskripsi Produk

Perawatan permukaan Desain PCBA 2 Lapis SMT FR4 Soldermask Hijau

OEM ODMlayanan menawarkan desain PCB keamanan gsm/pengembangan desain bagan elektronik

1. Deskripsi Layanan Perakitan PCB

Perakitan PCB adalah 4 lapis yang digunakan untuk aplikasi peralatan keamanan. kami dapat menerima prototipe PCB,volume kecil, volume sedang dan besar. tidak ada permintaan MOQ untuk pesanan baru. semua PCB kami memenuhi sertifikasi UL, TS 16949,ROHS, ISO dll.

2. Spesifikasi Layanan Perakitan PCB

1	Lapisan	1-30 lapisan
2	Material	FR-4, CEM-1, CEM-3, Hight TG, FR4 Bebas Halogen, FR-1, FR-2, Aluminium
3	Ketebalan papan	0.2mm-7mm
4	Sisi papan jadi maks.	500mm*500mm
5	Ukuran lubang bor min.	0.25mm
6	Lebar garis min.	0.075mm(3mil)
7	Jarak garis min.	0.075mm(3mil)
8	Finishing/perawatan permukaan	HALS/HALS bebas timah, Timah Kimia, Emas Kimia, Emas Imersi Perak/Emas Inmersion, Osp, Pelapisan Emas
9	Ketebalan tembaga	0.5-4.0oz
10	Warna topeng solder	hijau/hitam/putih/merah/biru/kuning
11	Pengepakan bagian dalam	Pengepakan vakum, Kantong plastik
12	Pengepakan luar	Pengepakan karton standar
13	Toleransi lubang	PTH:±0.076, NTPH:±0.05
14	Sertifikat	UL, ISO9001, ISO14001, ROHS, CQC
15	Pukulan Profil	Perutean, V-CUT, Beveling
16	Layanan Perakitan	Menyediakan layanan OEM untuk semua jenis perakitan papan sirkuit cetak

3. Aplikasi Produk:

Komunikasi Telekomunikasi
Elektronik Konsumen
Monitor keamanan
Elektronik Kendaraan
Rumah Pintar
Kontrol industri
Militer & Pertahanan
Otomotif
Rumah Pintar
Otomatisasi Industri
Perangkat Medis
Energi Baru
Dan seterusnya

4. Keunggulan Layanan Perakitan PCB

Tanggung jawab produk yang ketat, mengambil standar IPC-A-160
Pra-perlakuan teknik sebelum produksi
Kontrol proses produksi (5Ms)
100% E-test, 100% inspeksi visual, termasuk IQC, IPQC, FQC, OQC
100% inspeksi AOI, termasuk X-ray, mikroskop 3D dan ICT
Uji tegangan tinggi, uji kontrol impedansi
Bagian mikro, kapasitas penyolderan, uji tekanan termal, uji kejutan

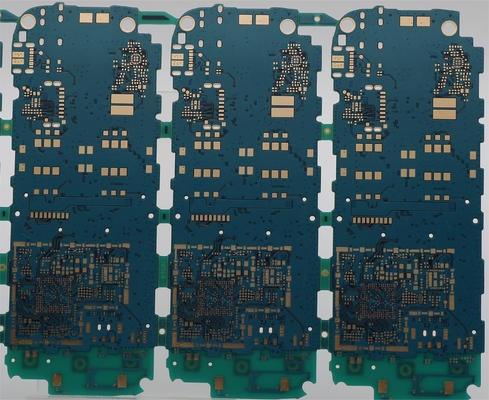

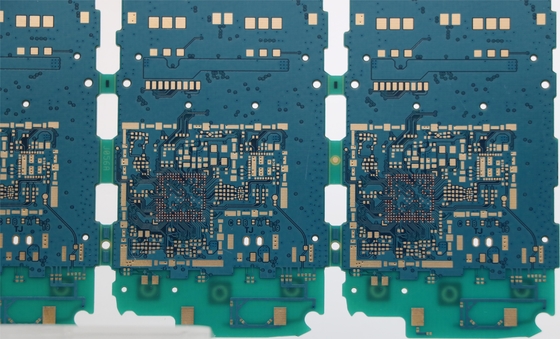

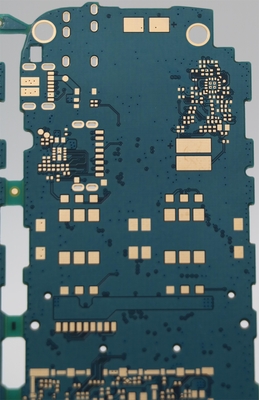

5. Gambar

6. Layanan OEM/ODM/EMS Untuk PCBA:

PCBA, Perakitan Papan PCB: SMT & PTH & BGA
Desain PCBA dan penutup
Pengadaan dan pembelian komponen
Pembuatan prototipe cepat
Pencetakan injeksi plastik
Pengecapan lembaran logam
Perakitan akhir
Uji: AOI, Uji In-Circuit (ICT), Uji Fungsional (FCT)
Pembersihan khusus untuk pengimporan material dan pengeskporan produk

FAQ

Q1: Apakah Anda pabrik atau perusahaan dagang?

-----Kami adalah pabrik, Perusahaan kami adalah produsen elektronik.

Q2: Apakah Anda menerima pesanan sampel?

------Ya, kami dapat menerima pesanan sampel.

Q3: Apa kebijakan garansi Anda?

-----Kami menawarkan garansi 2 tahun. Untuk barang yang rusak bukan karena alasan pribadi, kami akan menggantinya.

Q4: Apa syarat pembayaran Anda?

------Kami menerima T/T di muka, paypal, atau akun alipay.

Q5: Berapa waktu tunggu untuk pesanan massal?

------Biasanya, dibutuhkan sekitar 20-35 hari, tergantung pada jumlah pesanan.
