Multilayer FR4 Green Soldermask Immersion Gold High Precision Printed Circuit Boards PCB Multilayer PCB Board

Multilayer FR4 Green Soldermask Immersion Gold High Precision Printed Circuit Boards PCB

Pengantar singkat

ShenZhen KAZ Circuit Co., LTD, terutama fokus pada PCB dan PCBA selama lebih dari 10 tahun, terlibat dalam presisi tinggi sisi tunggal, sisi ganda,produksi papan sirkuit cetak multilayer dan papan sirkuit substrat logam dengan tim produksi berpengalaman dan pengiriman tepat waktu, dan telah disetujui ISO9001, SGS, ROHS, USA UL dan TS16949 sertifikasi secara berurutan.

Produk di perusahaan kami dibuat khusus berdasarkan GERBER dan BOM yang Anda berikan.

Apa yang KAZ Circuit bisa lakukan untuk Anda:

• Produksi PCB (prototype, kecil hingga menengah, produksi massal)
• Sumber Komponen
• PCB Assembly/SMT/DIP

Untuk mendapatkan kutipan lengkap PCB / PCBA, tolong berikan informasi sebagai berikut:

• File Gerber, dengan spesifikasi rinci PCB
• Daftar BOM (Lebih baik dengan Excel fomart)
• Foto PCBA (Jika Anda telah melakukan PCBA ini sebelumnya)

Spesifikasi rinci

Kapasitas Produsen:

PCB multilayer
PCB multilayeradalah papan sirkuit cetak yang terbuat dari lebih dari dua lapisan foil tembaga.dan interkoneksi antara lapisan dicapai dengan pengeboran dan plating tembagaDibandingkan dengan PCB berlapis tunggal atau berlapis ganda,PCB multilayerdapat mencapai kepadatan kabel yang lebih tinggi dan desain sirkuit yang kompleks.

Keuntungan dari PCB multi-layer:

Kapadatan kabel yang lebih tinggi dan kemampuan desain sirkuit yang kompleks
Kompatibilitas elektromagnetik yang lebih baik dan integritas sinyal
Jalur transmisi sinyal yang lebih pendek, peningkatan kinerja sirkuit
Keandalan dan kekuatan mekanik yang lebih tinggi
Distribusi daya dan tanah yang lebih fleksibel

Komposisi PCB multilayer:

Foil tembaga bagian dalam: Menyediakan lapisan konduktif dan kabel
Substrat isolasi (FR-4, dielektrik kehilangan rendah frekuensi tinggi, dll.): Mengisolasi dan mendukung setiap lapisan foil tembaga
Foil tembaga luar: Menyediakan kabel permukaan dan antarmuka
Perforasi metal: Membuat koneksi listrik antara lapisan
Pengolahan permukaan: HASL, ENIG, OSP dan proses pengolahan permukaan lainnya

Desain dan pembuatan PCB multi-layer:

Desain sirkuit: Integritas sinyal, daya/dasar integritas desainPapan multi-lapisan
Tata letak dan kabel: Alokasi lapisan yang wajar dan optimasi rute
Desain proses: ukuran aperture, jarak lapisan, ketebalan foil tembaga, dll.
Proses manufaktur: Laminasi, pengeboran, plating tembaga, etching, perawatan permukaan, dll.

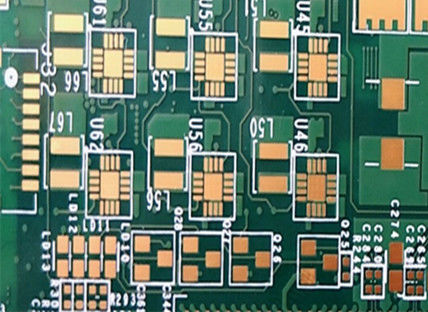

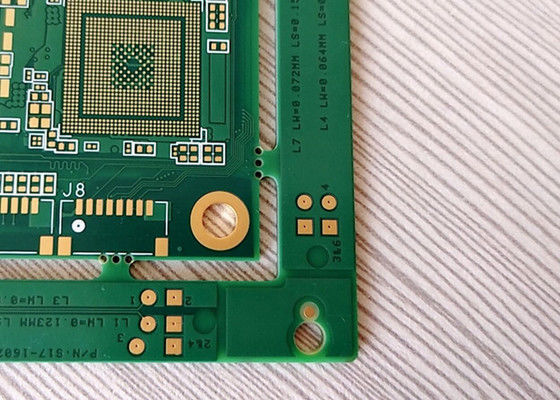

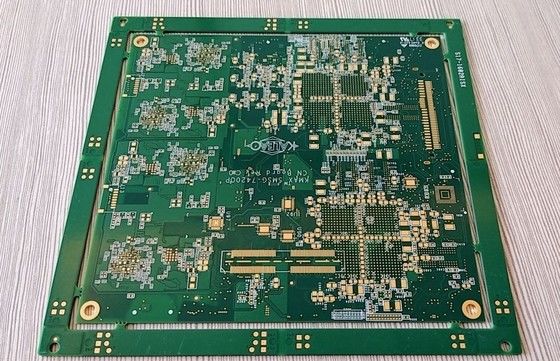

Lebih banyak foto
